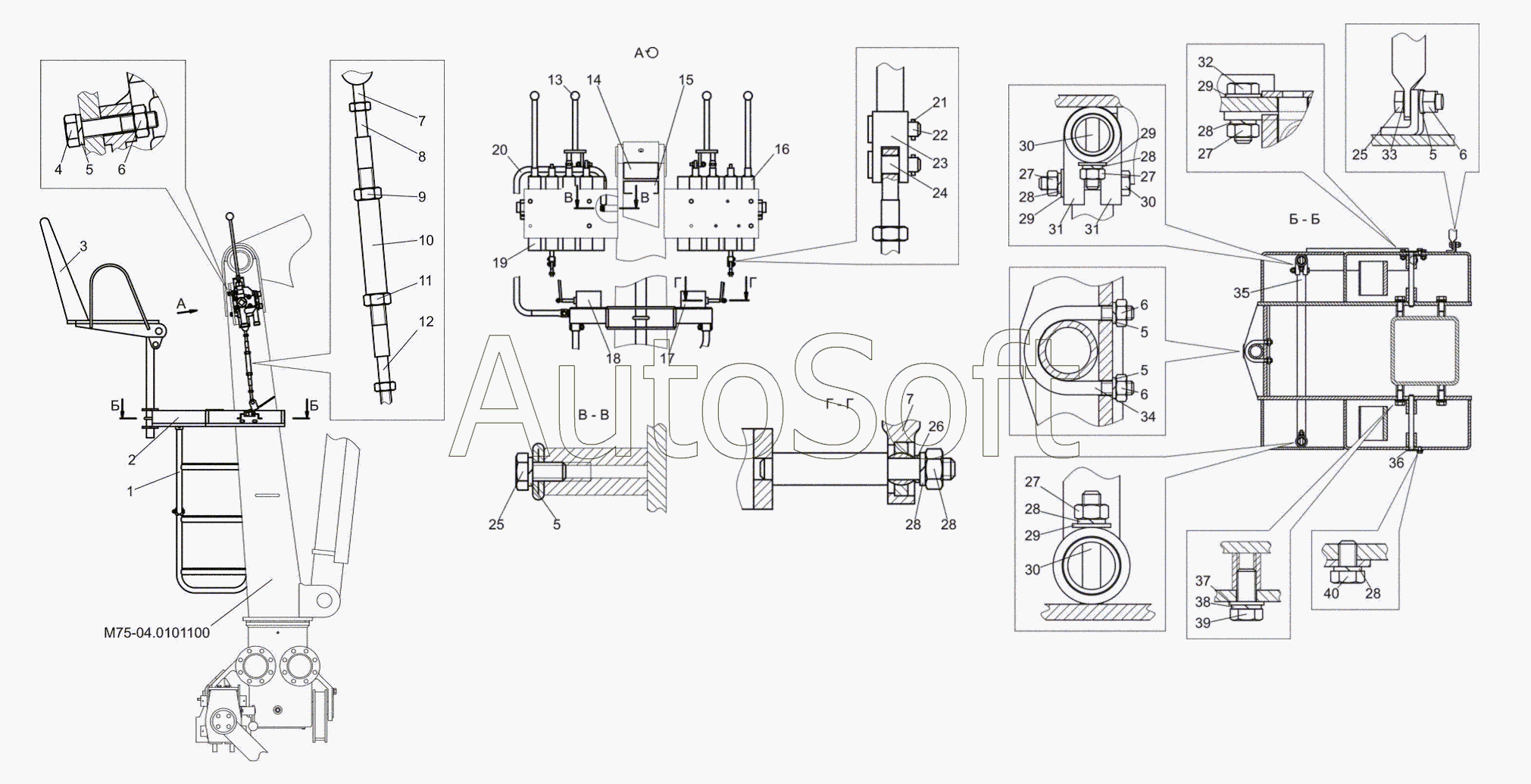

Каталог запасных частей к технике: МТЗ М75-04 (2010). Пост управления
31
31
21
22
23
24
25
25
26
27
27
27
27
28
28
28
28
28
28
28
29
29
29
29
30
30
30
20
32
33
34
35
36
37
38
39
40
М75-04.0101100
10
1
2
3
3
4
5
5
5
5
5
6
6
6
6
7
7
8
9
М75-04.5103010
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М75-04.0101100 | М***0 | Устройство опорно-поворотное | |
| М75-04.5103010 | М***0 | Пост управления | |
| 1 | М***0 | Лестница | |
| 2 | М***0 | Кронштейн | |
| 3 | М***2 | Сиденье | |
| 3 | М***0 | Сиденье | |
| 4 | М***9 | Болт М10-6gx100.88.35.019 | |
| 5 | 4***7 | Шайба 10ОТ | |
| 6 | М***9 | Гайка М10-6H.6.019 | |
| 7 | М***0 | Шарнир | |
| 8 | М***4 | Тяга | |
| 9 | М***9 | Гайка М12-6H.6.019 | |
| 10 | М***5 | Стяжка | |
| 11 | М***6 | Гайка | |
| 12 | М***1 | Тяга | |
| 13 | М***2 | Джойстик | |
| 14 | М***1 | Табличка | |
| 15 | М***2 | Табличка | |
| 16 | М***0 | Гидрораспределитель | |
| 17 | М***0 | Педаль | |
| 18 | М***1 | Педаль | |
| 19 | М***0 | Гидрораспределитель | |
| 20 | М***0 | Поручень | |
| 21 | 1***5 | Шплинт 1,6x12.0115 | |
| 22 | М***2 | Ось | |
| 23 | М***4 | Вилка | |
| 24 | М***1 | Втулка | |
| 25 | М***9 | Болт | |
| 26 | М***5 | Втулка | |
| 27 | М***9 | Гайка М8-6H.6.019 | |
| 28 | 4***6 | Шайба 8Т | |
| 29 | С***9 | Шайба | |
| 30 | М***9 | Болт М8-6gx50.88.35.019 | |
| 31 | М***6 | Скоба | |
| 32 | Б***9 | Болт М8-6gx25.88.35.019 | |
| 33 | Ш***9 | Шайба С.10.01.019 | |
| 34 | Л***1 | Хомут | |
| 35 | М***7 | Труба | |
| 36 | М***0 | Ось | |
| 37 | Ш***9 | Шайба С.16.01.019 | |
| 38 | 4***0 | Шайба 16ОТ | |
| 39 | Б***9 | Болт М16-6gx40.88.35.019 | |
| 40 | Б***9 | Болт М8-6gx14.88.35.019 |
