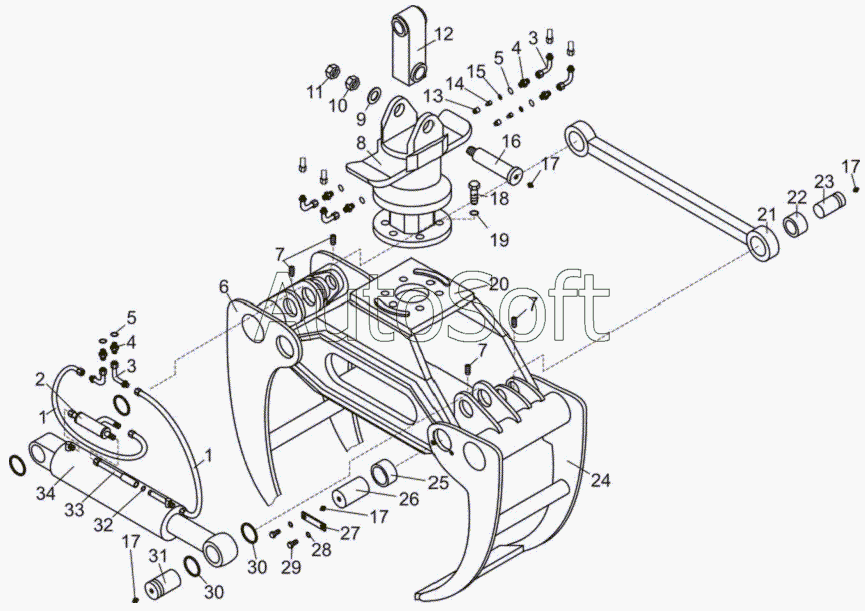

Каталог запасных частей к технике: МТЗ М75-04 (2010). Орган рабочий в сборе
26
18
19
20
21
22
23
24
25
17
17
17
17
27
28
29
30
30
31
32
33
34
9
1
1
2
3
3
4
4
5
5
6
7
7
7
8
ЛВ-203А.07.00.000
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЛВ-203А.07.00.000 | Л***0 | Орган рабочий в сборе | |
| 1 | Р***0 | Рукав высокого давления РВД 12-25-450 | |
| 2 | Л***1 | Гидрозамок | |
| 3 | У***0 | Угольник | |
| 4 | У***1 | Штуцер | |
| 5 | 0***2 | Кольцо | |
| 6 | Л***0 | Челюсть правая | |
| 7 | Л***1 | Винт | |
| 8 | Р***0 | Ротатор РУ-80 | |
| 9 | С***9 | Шайба | |
| 10 | М***9 | Гайка М24x1,5-6Н.6.019 | |
| 11 | М***9 | Гайка М24x1,5-6Н.6.019 | |
| 12 | Л***0 | Серьга | |
| 13 | Л***6 | Корпус | |
| 14 | Л***5 | Дроссель | |
| 15 | Л***7 | Втулка | |
| 16 | Л***1 | Ось | |
| 17 | 1***6 | Масленка 1.2Ц6 | |
| 18 | М***1 | Болт М16-6gx45.109.40Х.01 | |
| 19 | 4***0 | Шайба 16ОТ | |
| 20 | Л***0 | Траверса | |
| 21 | Л***0 | Штанга | |
| 22 | Л***2 | Втулка | |
| 23 | Л***5 | Ось | |
| 24 | Л***0 | Челюсть левая | |
| 25 | Л***1 | Втулка | |
| 26 | Л***1 | Ось | |
| 27 | Л***7 | Оседержатель | |
| 28 | 4***8 | Шайба 12ОТ | |
| 29 | М***9 | Болт | |
| 30 | Л***3 | Кольцо | |
| 31 | Л***6 | Ось | |
| 32 | 0***2 | Кольцо | |
| 33 | Л***0 | Удлинитель | |
| 34 | Г***2 | Гидроцилиндр |
