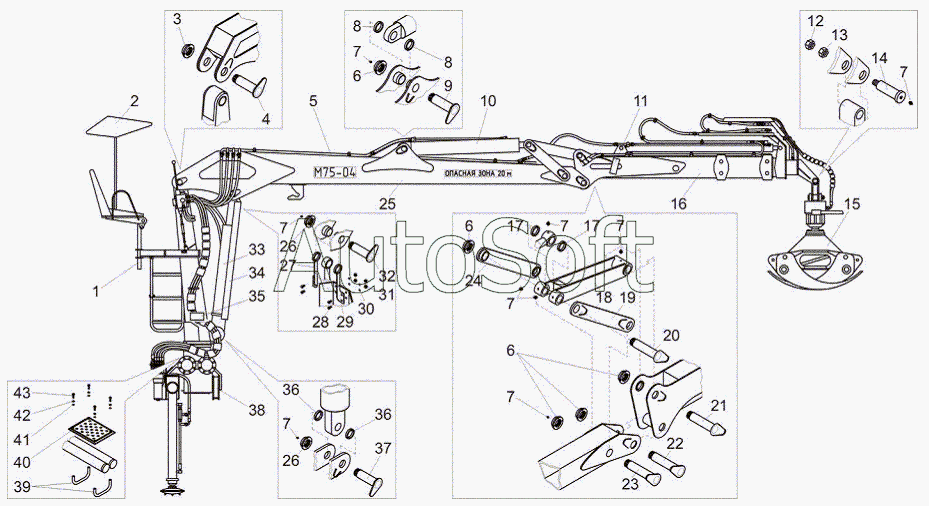

Каталог запасных частей к технике: МТЗ М75-04 (2010). Манипулятор гидравлический М75-04
33
23
24
25
26
26
27
28
29
30
31
32
22
34
35
36
36
37
38
39
40
41
42
43
11
1
2
3
4
5
6
6
6
7
7
7
7
7
7
7
7
8
8
9
10
М75-04.0000000
12
13
14
15
16
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| М75-04.0000000 | М***0 | Манипулятор гидравлический М75-04 | |
| 1 | М***0 | Пост управления | |
| 2 | Л***0 | Козырек защитный | |
| 3 | М***2 | Гайка | |
| 4 | М***5 | Ось | |
| 5 | М***0 | Гидрооборудование | |
| 6 | М***7 | Гайка | |
| 7 | 1***6 | Масленка 1.2Ц6 | |
| 8 | М***1 | Втулка | |
| 9 | М***5 | Ось | |
| 10 | Г***0 | Гидроцилиндр | |
| 11 | М***0 | Электрооборудование | |
| 12 | М***9 | Гайка М24x1.5-6Н.6.019 | |
| 13 | Л***3 | Гайка | |
| 14 | Л***1 | Ось | |
| 15 | Л***0 | Орган рабочий в сборе | |
| 16 | М***0 | Рукоять | |
| 17 | М***1 | Втулка | |
| 18 | М***5 | Коромысло | |
| 19 | М***0 | Шатун | |
| 20 | М***5 | Ось | |
| 21 | М***0 | Ось | |
| 22 | М***0 | Ось | |
| 23 | М***0 | Ось | |
| 24 | М***0 | Коромысло | |
| 25 | М***0 | Стрела | |
| 26 | М***1 | Гайка | |
| 27 | М***0 | Втулка | |
| 28 | М***9 | Болт | |
| 29 | М***1 | Втулка | |
| 30 | 4***5 | Шайба 6Т | |
| 31 | М***9 | Гайка | |
| 32 | М***0 | Ось | |
| 33 | Г***1 | Гидроцилиндр | |
| 34 | М***0 | Защита | |
| 35 | М***1 | Табличка маркировочная | |
| 36 | М***1 | Втулка | |
| 37 | М***5 | Ось | |
| 38 | М***0 | Устройство опорно-поворотное | |
| 39 | Л***0 | Хомут | |
| 40 | Л***0 | Площадка | |
| 41 | Ш***9 | Шайба С 8.01.019 | |
| 42 | 4***5 | Шайба 6Т | |
| 43 | Б***9 | Болт М8-6gx35.88.35.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
