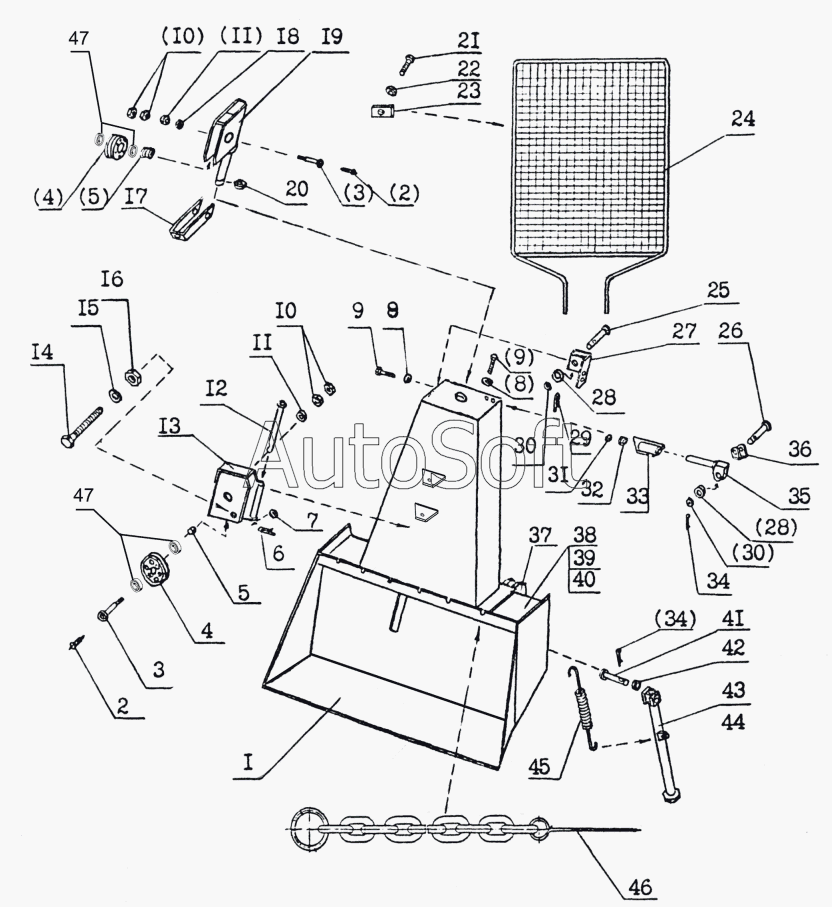

Каталог запасных частей к технике: МТЗ ТТР-401М (2010). Трелевочное приспособление
1
2
2
3
3
4
4
5
5
6
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***Б | Щит упорный | |
| 2 | 1***6 | Масленка 1.3.Ц6 | |
| 3 | Т***1 | Ось | |
| 4 | Т***1 | Ролик | |
| 5 | Т***3 | Втулка | |
| 6 | Ш***6 | Шплинт4х32.016 | |
| 7 | С***5 | Шайба С20.01.0115 | |
| 8 | 8***6 | Шайба | |
| 9 | М***6 | Болт М8-6gx25.88.35.016 | |
| 10 | 5***5 | Гайка | |
| 11 | Т***6 | Шайба | |
| 12 | Т***Б | Палец | |
| 13 | Т***Б | Корпус | |
| 14 | М***6 | Болт М10-6gх70.88.35.016 | |
| 15 | 1***6 | Шайба 10.ОТ.65Г.06 | |
| 16 | М***6 | Гайка М10-6Н.8.35.016 | |
| 17 | Т***0 | Направляющая | |
| 18 | Т***4 | Шайба | |
| 19 | Т***А | Корпус | |
| 20 | 2***0 | Кольцо 2850 | |
| 21 | М***6 | Болт | |
| 22 | 8***6 | Шайба | |
| 23 | 7***4 | Планка | |
| 24 | Т***0 | Ограждение | |
| 25 | Т***0 | Ось | |
| 26 | Т***1 | Ось | |
| 27 | Т***5 | Корпус | |
| 28 | Т***2 | Ролик | |
| 29 | 3***6 | Шплинт | |
| 30 | С***5 | Шайба С10.01.0115 | |
| 31 | Т***1 | Шайба | |
| 32 | Т***2 | Кольцо | |
| 33 | Т***5 | Корпус | |
| 34 | 3***5 | Шплинт | |
| 35 | Т***0 | Опора | |
| 36 | Т***5 | Корпус | |
| 37 | 8***7 | Палец | |
| 38 | Т***0 | Крышка | |
| 39 | Т***4 | Ось | |
| 40 | 1***6 | Шплинт 1,6x12.016 | |
| 41 | Т***0 | Ось | |
| 42 | С***5 | Шайба С10.01.0115 | |
| 43 | Т***0 | Подножка | |
| 44 | Т***1 | Подножка | |
| 45 | Т***6 | Пружина | |
| 46 | Т***0 | Чокер цепной | |
| 47 | 6***8 | Подшипник 6-60208 |
