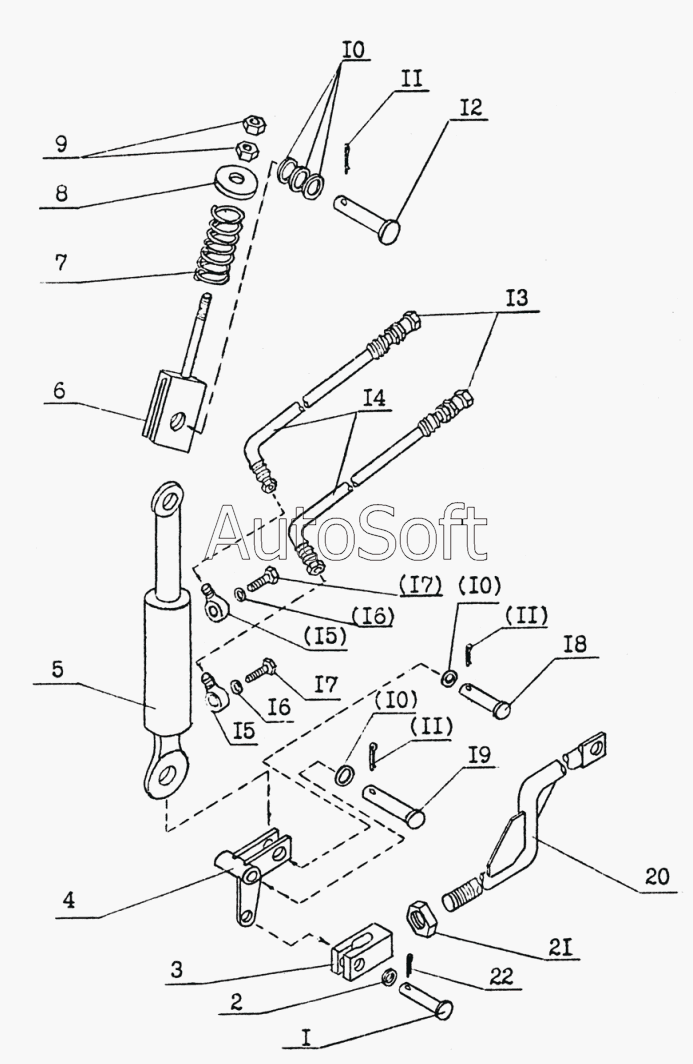

Каталог запасных частей к технике: МТЗ ТТР-401М (2010). Гидропривод управления лебедкой
1
2
3
4
5
5
6
7
8
9
10
10
10
11
11
11
12
13
14
15
15
16
16
17
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Т***1 | Ось | |
| 2 | С***5 | Шайба С 12.01.0115 | |
| 3 | Т***2 | Вилка | |
| 4 | Т***0 | Рычаг | |
| 5 | Ц***1 | Гидроцилиндр | |
| 5 | Ц***0 | Гидроцилиндр | |
| 6 | Т***5 | Шток | |
| 7 | 8***3 | Пружина | |
| 8 | Т***1 | Тарелка | |
| 9 | М***6 | Гайка М12-6Н.8.35.016 | |
| 10 | Т***3 | Шайба | |
| 11 | 4***6 | Шплинт 4х32.016 | |
| 12 | Т***1 | Палец | |
| 13 | 3***0 | Клапан запорного устройства диаметр 12 правый в сборе | |
| 14 | Н***0 | Рукав высокого давления | |
| 15 | Н***2 | Угольник поворотный | |
| 16 | 4***А | Шайба | |
| 17 | 4***2 | Болт | |
| 18 | Т***1 | Палец | |
| 19 | Т***2 | Палец | |
| 20 | Т***0 | Тяга | |
| 21 | М***6 | Гайка М6х1,5-6Н.8.35.016 | |
| 22 | 3***6 | Шплинт 3,2х25.016 |
