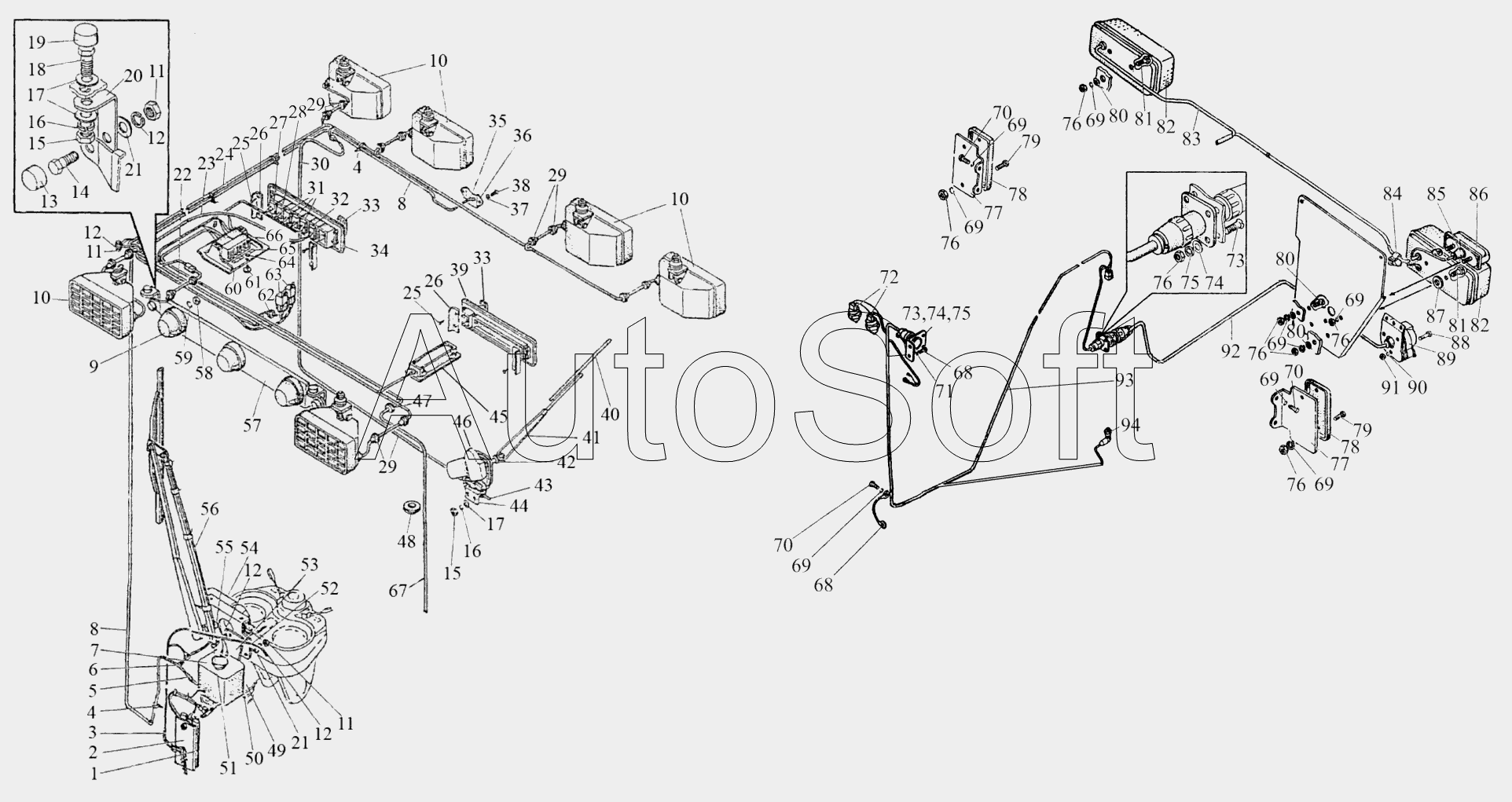

Каталог запасных частей к технике: МТЗ 1502 (2012). Электрооборудование кабины
1
2
3
4
4
5
6
7
8
8
9
10
10
10
11
11
11
12
12
12
12
13
14
15
15
16
16
17
17
18
19
20
21
21
21
22
23
25
25
26
26
27
28
29
29
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
49
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
68
69
69
69
69
69
69
69
69
70
70
70
71
72
73
73
74
74
75
75
76
76
76
76
76
76
77
77
78
78
79
79
80
80
80
81
81
82
82
83
84
85
86
87
88
89
90
91
92
93
94
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 923-3700050 | 9***0 | Электрооборудование кабины | |
| 1 | 9***6 | Прокладка | |
| 2 | 9***7 | Кронштейн | |
| 3 | 9***B | Жгут | |
| 4 | 8***5 | Манжета | |
| 5 | 9***2 | Трубка | |
| 6 | 5***5 | Распределитель | |
| 7 | 1***0 | Омыватель | |
| 8 | 9***1 | Трубка | |
| 9 | 3***0 | Фонарь автопоезда | |
| 10 | 8***1 | Фара рабочая | |
| 11 | Г***6 | Гайка М6 | |
| 12 | Ш***6 | Шайба ШП6 | |
| 13 | А***7 | Колпачок | |
| 14 | Б***6 | Болт | |
| 15 | Г***8 | Г айка M8 | |
| 16 | Ш***8 | Шайба ШП8 | |
| 17 | Ш***6 | Шайба ШЧ6 | |
| 18 | Б***0 | Болт М8х20 | |
| 19 | А***1 | Колпачок | |
| 20 | 9***1 | Кронштейн | |
| 21 | Ш***8 | Шайба ШЧ8 | |
| 22 | 9***А | Жгут | |
| 23 | 9***Б | Жгут | |
| 24 | 9***Б | Жгут | |
| 25 | Ш***0 | Шуруп 4x10 | |
| 26 | 9***4 | Пластина | |
| 27 | 3***0 | Выключатель знака автопоезда | |
| 28 | 3***5 | Переключатель стеклоочиститех лоомывателя | |
| 29 | 9***4 | Втулка | |
| 30 | 9***Б | Жгут | |
| 31 | 3***0 | Выключатель фар рабочих | |
| 32 | 3***5 | Переключатель вентилятора | |
| 33 | 8***7 | Заглушка | |
| 34 | 9***2 | Щиток | |
| 35 | 5***0 | Жиклер | |
| 36 | 7***А | Пластина | |
| 37 | Ш***5 | Шайба ШЧ5 | |
| 38 | В***0 | Винт 4x10 | |
| 39 | 9***8 | Щиток | |
| 40 | 2***0 | Щетка стеклоочистителя | |
| 41 | 2***0 | Рычаг стеклоочистителя | |
| 42 | 8***3 | Втулка | |
| 43 | 8***1 | Манжета | |
| 44 | 9***2 | Кронштейн | |
| 45 | 3***5 | Плафон освещения кабины 185x46,5 | |
| 46 | Т***0 | Привод с кожухом | |
| 47 | 9***2 | Втулка | |
| 48 | 8***8 | Втулка | |
| 49 | В***0 | Винт BM4x10 | |
| 49 | В***2 | Винт BM6x12 | |
| 49 | Г***4 | Гайка M4 | |
| 49 | Ш***4 | Шайба ШП4 | |
| 50 | 1***4 | Кронштейн | |
| 51 | Б***2 | Болт M6x12 | |
| 52 | 9***В | Жгут | |
| 53 | 9***5 | Кронштейн | |
| 54 | 5***5 | Стеклоочиститель пантографный | |
| 55 | 7***7 | Втулка | |
| 56 | 5***5 | Щетка с рычагом 660/600 с форсункой | |
| 57 | 8***1 | Кронштейн | |
| 58 | Г***5 | Г айка M5 | |
| 59 | Ш***5 | Шайба ШП5 | |
| 60 | 8***1 | Щиток | |
| 61 | 8***5 | Винт | |
| 62 | 7***1 | Втулка | |
| 63 | 3***0 | Реле на замыкание | |
| 64 | К***4 | Кольцо 006-010-25-1-4 | |
| 65 | 9***Б | Табличка | |
| 66 | 3***5 | Блок предохранителей | |
| 67 | 9***1 | Жгут | |
| 68 | 8***2 | Провод | |
| 69 | Ш***6 | Шайба ШП6 | |
| 70 | Б***2 | Болт M6x12 | |
| 71 | 9***2 | Втулка | |
| 72 | 3***0 | Выключатель сигнала торможения | |
| 73 | В***6 | Винт BM3H6 | |
| 74 | Ш***З | Шайба ШЧЗ | |
| 75 | Ш***З | Шайба ШПЗ | |
| 76 | Г***6 | Г айка M6 | |
| 77 | 1***3 | Кронштейн | |
| 78 | 3***0 | Световозвращатель | |
| 79 | В***6 | Винт BM6H6 | |
| 80 | Ш***6 | Шайба ШЧ6 | |
| 81 | В***0 | Винт BM6x20 | |
| 82 | 3***0 | Фонарь задний | |
| 83 | 9***Б | Жгут | |
| 84 | 7***2 | Хомутик | |
| 85 | 7***5 | Наконечник | |
| 86 | 3***0 | Фонарь освещения номерного знака | |
| 87 | 8***4 | Прокладка | |
| 88 | В***5 | Винт BM5x35 | |
| 89 | 3***0 | Розетка прицепа | |
| 90 | Ш***5 | Шайба ШП5 | |
| 91 | Г***5 | Г айка M5 | |
| 92 | 2***3 | Жгут | |
| 93 | 9***Г | Жгут кабины | |
| 94 | 3***0 | Выключатель лампы ручного тормоза |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
