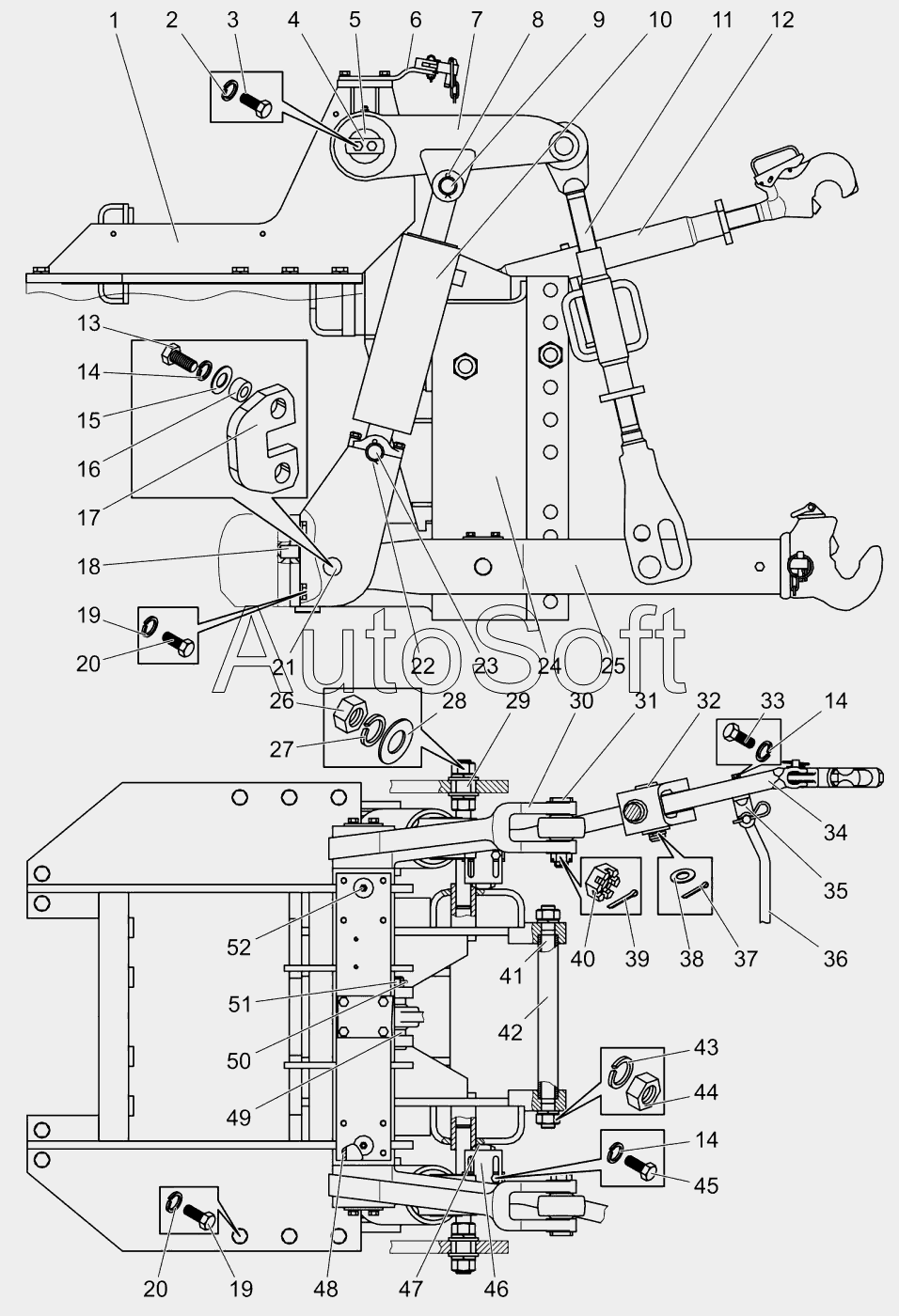

Каталог запасных частей к технике: МТЗ 1502 (2012). Устройство навесное
39
26
27
28
29
30
31
32
33
34
34
35
36
37
38
25
40
41
42
43
44
45
46
47
48
49
50
51
52
12
1
2
3
4
5
6
7
8
9
10
10
10
10
11
13
14
14
14
15
16
17
18
19
19
20
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-4605005-А | 1***А | Устройство навесное | |
| 1 | 2***5 | Кронштейн | |
| 2 | Б***9 | Болт М12-6§х25.88.35.019 | |
| 3 | 4***8 | Шайба 12ОТ | |
| 4 | 1***Б | Шайба | |
| 5 | 1***3 | Вал | |
| 6 | 1***0 | Кронштейн | |
| 7 | 2***2 | Рычаг | |
| 8 | 1***2 | Шплинт | |
| 9 | 1***2 | Палец | |
| 10 | А***0 | Гидроцилиндр | |
| 10 | Е***7 | Гидроцилиндр | |
| 10 | К***0 | Гидроцилиндр | |
| 10 | Ц***0 | Гидроцилиндр | |
| 11 | 1***0 | Раскос | |
| 12 | 1***0 | Тяга верхняя | |
| 13 | В***9 | Винт М10-6gx35.56.019 | |
| 14 | 4***7 | Шайба 10ОТ | |
| 15 | Ш***9 | Шайба С.10.01.019 | |
| 16 | 1***2 | Втулка | |
| 17 | 1***1 | Скоба | |
| 18 | 8***1 | Штифт | |
| 19 | 6***4 | Болт | |
| 20 | 4***2 | Шайба 20ОТ | |
| 21 | 1***8 | Палец | |
| 22 | Ш***9 | Шплинт 6,3х50.019 | |
| 23 | 1***1 | Палец | |
| 24 | 1***0 | Кронштейн | |
| 25 | 2***1 | Тяга | |
| 25 | 2***1 | Тяга | |
| 26 | 1***6 | Гайка | |
| 27 | 4***6 | Шайба 30 Л | |
| 28 | 1***7 | Шайба | |
| 29 | 1***4 | Шпилька | |
| 30 | 2***1 | Рычаг | |
| 31 | 1***8 | Палец | |
| 32 | 1***3 | Палец | |
| 33 | Б***9 | Болт | |
| 34 | 2***0 | Тяга | |
| 34 | 2***0 | Тяга | |
| 35 | 1***8 | Проушина | |
| 36 | 9***3 | Штанга | |
| 37 | А***1 | Шплинт | |
| 38 | 1***2 | Шайба | |
| 39 | Ш***9 | Шплинт | |
| 40 | А***0 | Гайка | |
| 41 | 1***2 | Шпилька | |
| 42 | 1***1 | Труба | |
| 43 | 4***5 | Шайба 27 Л | |
| 44 | 1***3 | Гайка | |
| 45 | Б***9 | Болт | |
| 46 | 2***7 | Уголок | |
| 47 | 2***6 | Винт | |
| 48 | 1***7 | Втулка | |
| 49 | 1***1 | Втулка | |
| 50 | А***1 | Чека | |
| 51 | 1***6 | Палец | |
| 52 | М***р | Масленка1.3.Ц9.хр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
