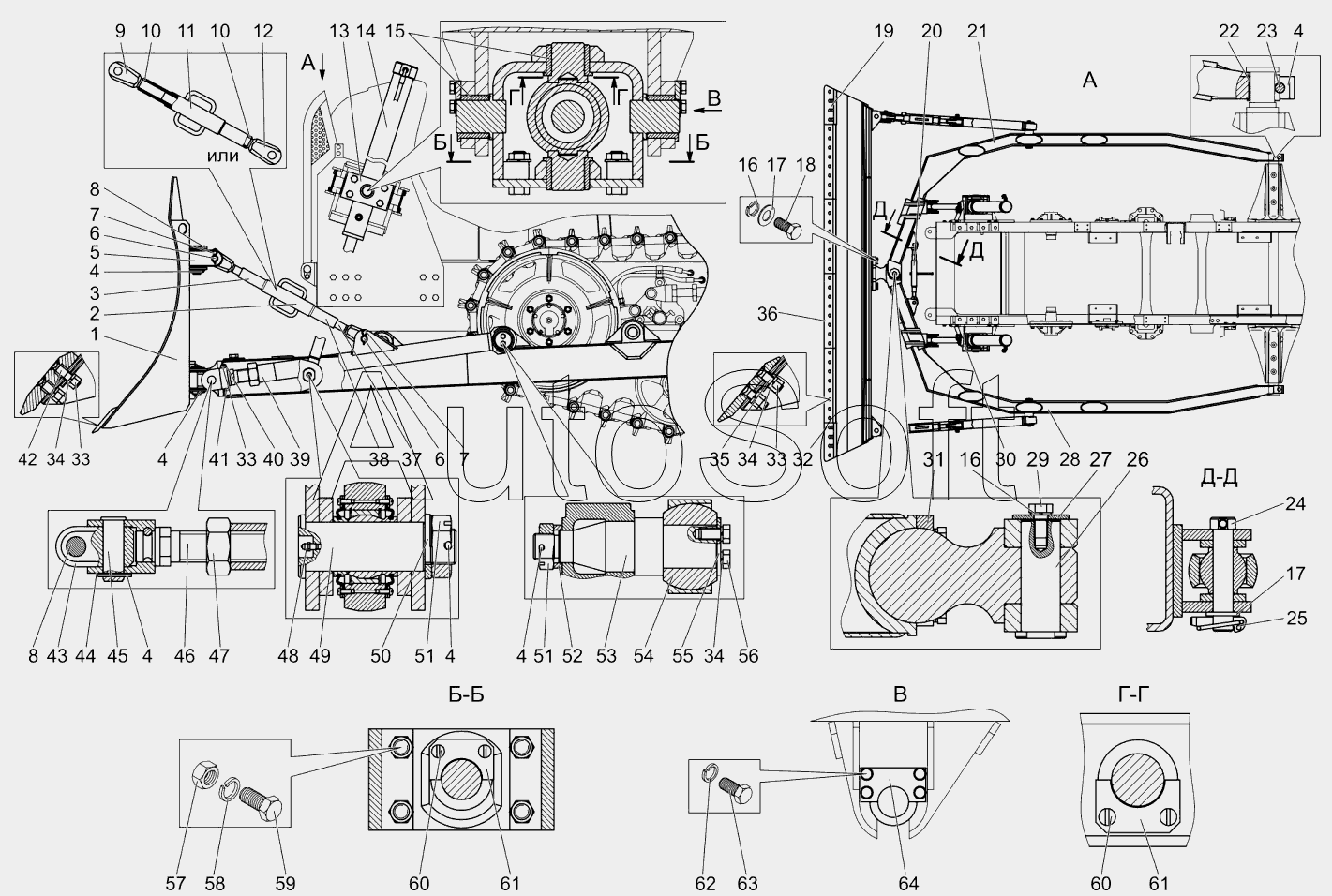

Каталог запасных частей к технике: МТЗ 1502 (2012). Установка отвала 1502-4607500
1
2
3
4
4
4
4
4
4
5
6
6
7
7
8
8
9
10
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
33
34
34
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
59
60
60
61
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-4607470 | 1***0 | Раскос | |
| 1502-4607500 | 1***0 | Установка отвала | |
| 1 | 1***А | Корпус отвала | |
| 2 | 1***5 | Труба | |
| 3 | 1***4 | Винт | |
| 4 | Ш***9 | Шплинт | |
| 5 | 1***А | Шарнир | |
| 6 | 1***8 | Палец | |
| 7 | А***1 | Шплинт | |
| 8 | 1***2 | Палец | |
| 9 | 1***Б | Винт | |
| 10 | 1***1 | Кольцо сальниковое | |
| 11 | 1***0 | Труба | |
| 12 | 1***1 | Винт | |
| 13 | 1***5 | Крышка | |
| 14 | 1***0 | Гидроцилиндр | |
| 15 | 1***7 | Вкладыш | |
| 16 | 4***4 | Шайба 24Т | |
| 17 | Ш***5 | Шайба 24.01.05 | |
| 18 | Б***5 | Болт М24х2-6gx75.109.40X.01015 | |
| 19 | 1***1 | Нож боковой | |
| 20 | А***0 | Тяга в сборе | |
| 21 | 1***0 | Брус толкающий | |
| 22 | 1***2 | Вкладыш | |
| 23 | 1***1 | Палец | |
| 24 | А***2 | Палец | |
| 25 | А***0 | Чека 9 звеньев | |
| 26 | 1***2 | Палец | |
| 27 | 1***3 | Шайба | |
| 28 | 1***5 | Брус толкающий | |
| 29 | Б***9 | Болт M24-6gx45.88.35.019 | |
| 30 | 1***5 | Вилка | |
| 31 | 1***1 | Крышка | |
| 32 | 1***А | Нож боковой | |
| 33 | Г***9 | Гайка | |
| 34 | 4***0 | Шайба 16ОТ | |
| 35 | 1***3 | Болт | |
| 36 | 1***А | Нож | |
| 37 | 1***1 | Винт | |
| 38 | 1***1 | Контргайка | |
| 39 | 1***0 | Толкатель | |
| 40 | 1***4 | Шайба | |
| 41 | 1***3 | Болт | |
| 42 | 1***А | Болт | |
| 43 | 1***А | Шарнир | |
| 44 | 1***0 | Кронштейн | |
| 45 | 1***1 | Палец | |
| 46 | 1***8 | Винт | |
| 47 | 1***9 | Гайка | |
| 48 | М***р | Масленка | |
| 49 | 1***9 | Палец | |
| 50 | М***3 | Шайба | |
| 51 | М***2 | Гайка | |
| 52 | 1***9 | Шайба | |
| 53 | 1***4 | Палец | |
| 54 | 1***7 | Шарнир | |
| 55 | 1***6 | Шайба | |
| 56 | Б***9 | Болт | |
| 57 | Г***9 | Гайка | |
| 58 | 4***2 | Шайба 20ОТ | |
| 59 | 1***9 | Болт | |
| 60 | В***9 | Винт В.М10-6gx20.58.019 | |
| 61 | 1***8 | Пластина | |
| 62 | 4***8 | Шайба 12ОТ | |
| 63 | Б***9 | Болт 12-6gx30.88.35.019 | |
| 64 | 1***6 | Пластина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
