Каталог запасных частей к технике: МТЗ 1502 (2012). Облицовка
47
32
32
33
33
33
33
34
35
36
37
37
37
38
38
39
40
41
42
43
43
44
45
46
31
48
49
50
51
52
53
54
54
55
55
55
56
57
58
59
60
61
62
16
1
2
3
3
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
6
7
8
9
10
10
11
12
13
14
15
15
17
17
17
17
18
18
18
18
18
18
18
18
19
19
19
19
19
19
19
19
19
19
20
21
22
23
24
25
26
27
27
28
28
29
30
30
30

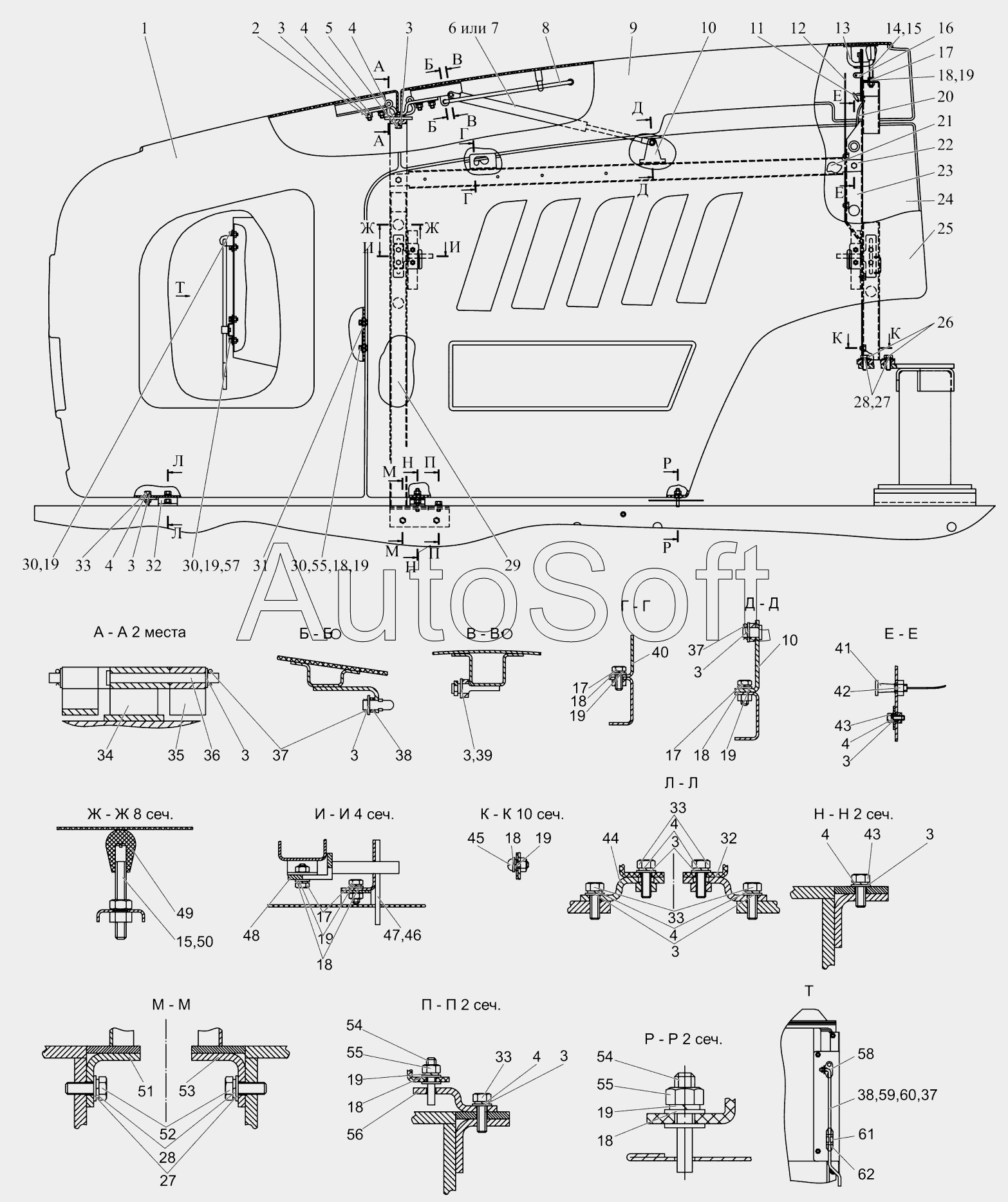

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-8400005 | 1***5 | Облицовка | |
| 1 | 1***0 | Маска | |
| 2 | Г***9 | Гайка | |
| 3 | Ш***9 | Шайба | |
| 4 | 4***6 | Шайба 8Т | |
| 5 | Б***9 | Болт M8-6gx30.88.35.019 | |
| 6 | 2***4 | Пневмоподъемник | |
| 7 | 1***0 | Пружина газовая | |
| 8 | 9***1 | Тяга | |
| 9 | 1***0 | Капот | |
| 10 | 8***5 | Кронштейн | |
| 11 | 7***3 | Муфта | |
| 12 | 1***0 | Экран | |
| 13 | 1***0 | Скоба | |
| 14 | 2***1 | Стержень | |
| 15 | Г***9 | Гайка | |
| 16 | 8***0 | Замок | |
| 17 | Б***9 | Болт | |
| 18 | Ш***9 | Шайба | |
| 19 | 4***5 | Шайба 6Т | |
| 20 | 9***1 | Тяга | |
| 21 | 1***5 | Стяжка | |
| 22 | 1***0 | Стяжка | |
| 23 | 1***0 | Рамка задняя | |
| 24 | 2***0 | Боковина | |
| 25 | 2***0 | Боковина | |
| 26 | Б***9 | Болт | |
| 27 | Ш***9 | Шайба С10.01.019 | |
| 28 | 4***7 | Шайба 10Л | |
| 29 | 1***0 | Рамка передняя | |
| 30 | Б***9 | Болт | |
| 31 | 2***1 | Пластина | |
| 32 | 1***0 | Кронштейн | |
| 33 | Б***9 | Болт | |
| 34 | 2***0 | Опора | |
| 35 | 2***5 | Петля | |
| 36 | 9***1 | Ось | |
| 37 | Ш***9 | Шплинт | |
| 38 | 5***4 | Кольцо | |
| 39 | Ш***6 | Шайба 5.65Г.07.6 | |
| 40 | 9***Б | Кронштейн | |
| 41 | 8***0 | Трос управления | |
| 42 | M***9 | Гайка ГОСТ 5915-70 | |
| 43 | Б***9 | Болт M8-6gx20.88.35.019 | |
| 44 | 1***1 | Кронштейн | |
| 45 | В***9 | Винт M6-6gx12.58.019 | |
| 46 | 9***0 | Замок левый | |
| 47 | 9***1 | Замок правый | |
| 48 | 2***Б | Фиксатор | |
| 49 | 7***3 | Наконечник | |
| 50 | 2***3 | Стержень | |
| 51 | 1***1 | Кронштейн | |
| 52 | Б***9 | Болт M10-6gx25.88.35.019 | |
| 53 | 1***7 | Кронштейн | |
| 54 | 9***1 | Фиксатор | |
| 55 | Г***9 | Гайка | |
| 56 | 1***8 | Кронштейн | |
| 57 | Ш***9 | Шайба С.6.01.019 | |
| 58 | 2***7 | Кронштейн | |
| 59 | 8***1 | Тяга | |
| 60 | Ш***9 | Шайба | |
| 61 | 9***1 | Зажим | |
| 62 | 9***6 | Пластина |
