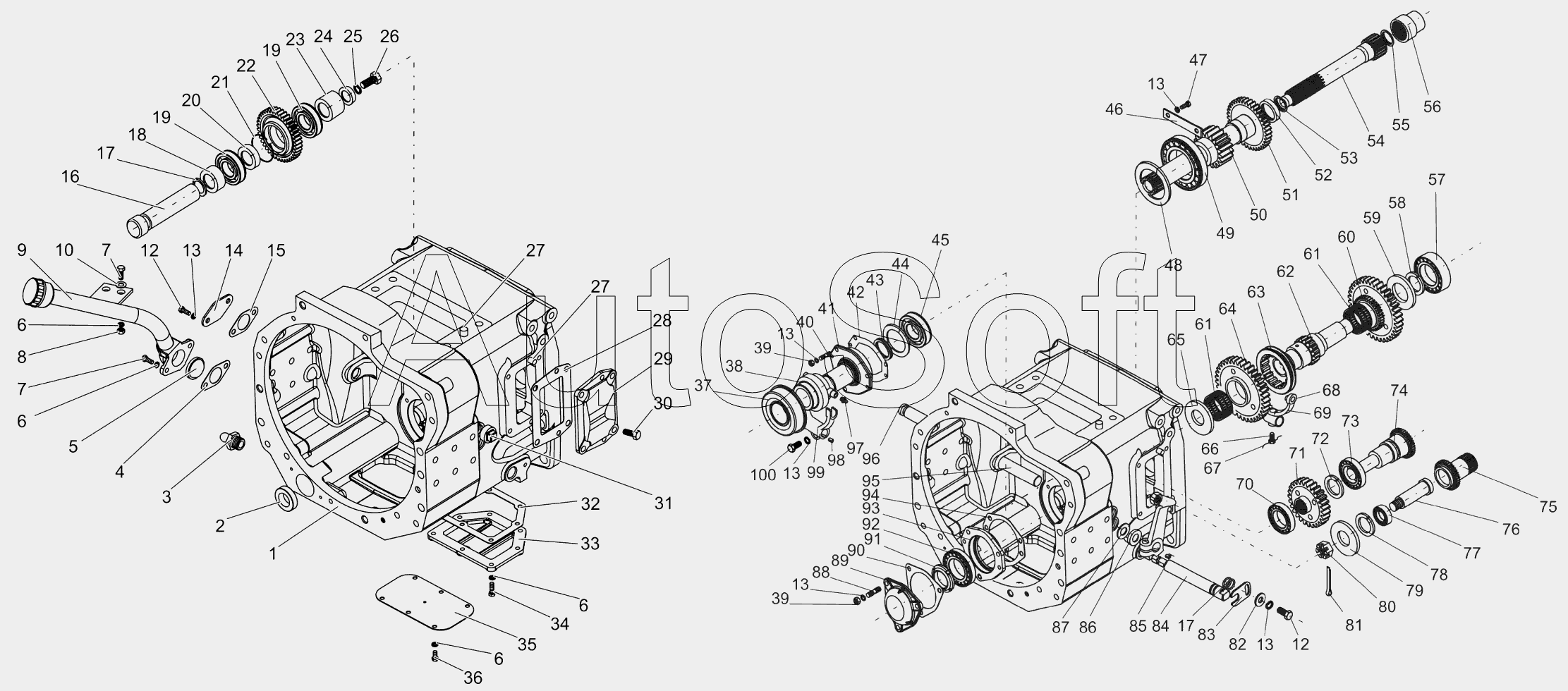

Каталог запасных частей к технике: МТЗ 1502 (2012). Корпус сцепления
1
2
3
4
5
6
6
6
6
7
7
8
9
10
12
12
13
13
13
13
13
13
14
15
16
17
17
18
19
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-1600010 | 1***0 | Корпус сцепления | |
| 1502-1600330 | 1***0 | Шестерня | |
| 1522-1601040 | 1***0 | Стакан | |
| 1522-1601050 | 1***0 | Вал | |
| 1522-1601055 | 1***5 | Шестерня | |
| 2022-1601060 | 2***0 | Втулка | |
| 2125-1601160 | 2***0 | Вал | |
| 50-1601180-А | 5***А | Отводка с масленкой и подшипником упорным в сборе | |
| 80-1601030-01 | 8***1 | Кронштейн отводки | |
| 80-1601070 | 8***0 | Шестерня с кольцом и подшипником в сборе | |
| 80-1601180 | 8***0 | Шестерня 80-1601182 с осью, подшипником и кольцом в сборе | |
| 80-1601190 | 8***0 | Вилка со штифтом в сборе | |
| 1 | 8***5 | Корпус | |
| 2 | 8***Б | Заглушка | |
| 3 | К***9 | Пробка | |
| 4 | 2***А | Прокладка | |
| 5 | 2***5 | Сетка | |
| 6 | 4***6 | Шайба 8Т | |
| 7 | Б***9 | Болт M8-6gx20.88.35.019 | |
| 8 | Г***9 | Гайка | |
| 9 | 2***0 | Г орловина заливная | |
| 10 | Ш***9 | Шайба | |
| 12 | Б***9 | Болт M10-6gx20.88.35.019 | |
| 13 | 4***7 | Шайба 10ОТ | |
| 14 | 8***3 | Крышка | |
| 15 | 8***8 | Прокладка | |
| 16 | 8***5 | Ось | |
| 17 | К***4 | Кольцо 020-025-30-1-4 | |
| 18 | 8***7 | Шайба | |
| 19 | 4***М | Подшипник | |
| 20 | 7***3 | Кольцо | |
| 21 | К***2 | Кольцо С62 | |
| 22 | 2***1 | Шестерня | |
| 23 | 8***6 | Втулка | |
| 24 | 8***4 | Шайба | |
| 25 | 4***8 | Шайба 12ОТ | |
| 26 | Б***9 | Болт | |
| 27 | Ш***5 | Штифт | |
| 28 | 8***3 | Прокладка | |
| 29 | 8***2 | Крышка | |
| 30 | Б***9 | Болт | |
| 31 | П***m | Пробка | |
| 32 | 8***4 | Прокладка | |
| 33 | 8***3 | Крышка | |
| 34 | Б***9 | Болт | |
| 35 | 5***1 | Крышка сцепления | |
| 36 | Б***9 | Болт M8-6gx16.88.35.019 | |
| 37 | 9***3 | Подшипник отводки | |
| 38 | 5***А | Отводка | |
| 39 | Г***9 | Гайка | |
| 40 | Ш***9 | Шпилька М10 3р/6gx25.66.019 | |
| 41 | 8***2 | Кронштейн | |
| 42 | 8***3 | Прокладка | |
| 43 | 2***5 | Манжета 2.1-50х70-4 | |
| 44 | 8***9 | Шайба | |
| 45 | 6***1 | Подшипник | |
| 46 | 8***8 | Планка | |
| 47 | Б***9 | Болт M10-6gx25.88.35.019 | |
| 48 | К***5 | Кольцо С105 | |
| 49 | 7***1 | Подшипник | |
| 50 | 1***6 | Вал | |
| 51 | 1***7 | Шестерня | |
| 52 | М***1 | Манжета 2,2-38x58-1 | |
| 53 | К***5 | Кольцо | |
| 54 | 1***1 | Вал | |
| 55 | К***5 | Кольцо С45 | |
| 56 | 2***1 | Втулка | |
| 57 | 2***1 | Подшипник | |
| 58 | К***5 | Кольцо 2С55 | |
| 59 | 2***2 | Шайба | |
| 60 | 2***6 | Шестерня | |
| 61 | S***2 | Подшипник | |
| 62 | 2***1 | Вал | |
| 63 | 1***3 | Муфта | |
| 64 | 2***8 | Шестерня | |
| 65 | 2***1 | Шайба | |
| 66 | 5***6 | Болт вилки | |
| 67 | П***С | Проволока 1,0-0-С | |
| 68 | 7***4 | Штифт | |
| 69 | 8***1 | Вилка | |
| 70 | 3***А | Подшипник | |
| 71 | 8***Б | Шестерня | |
| 72 | К***5 | Кольцо С35 | |
| 73 | П***7 | Подшипник 207 | |
| 74 | 8***Б | Шестерня | |
| 75 | 8***2 | Шестерня | |
| 76 | 8***1 | Ось | |
| 77 | 2***А | Подшипник | |
| 78 | К***7 | Кольцо С47 | |
| 79 | 8***6 | Шайба упорная | |
| 80 | 7***2 | Гайка | |
| 81 | Ш***9 | Шплинт | |
| 82 | Ш***9 | Шайба С10.01.019 | |
| 83 | 8***9 | Пластина | |
| 84 | 8***1 | Валик | |
| 85 | С***1 | Шпонка | |
| 86 | 3***6 | Корпус пылеотражателя | |
| 87 | 8***4 | Кольцо | |
| 88 | М***9 | Шпилька | |
| 89 | 1***9 | Крышка | |
| 90 | 8***2 | Прокладка | |
| 91 | К***0 | Кольцо | |
| 92 | 1***М | Подшипник | |
| 93 | 1***1 | Стакан | |
| 94 | 8***1 | Прикладка | |
| 95 | 8***5 | Вал | |
| 96 | 5***2 | Заглушка | |
| 97 | М***р | Масленка | |
| 98 | 5***8 | Шпонка | |
| 99 | 8***3 | Вилка | |
| 100 | Б***9 | Болт |
