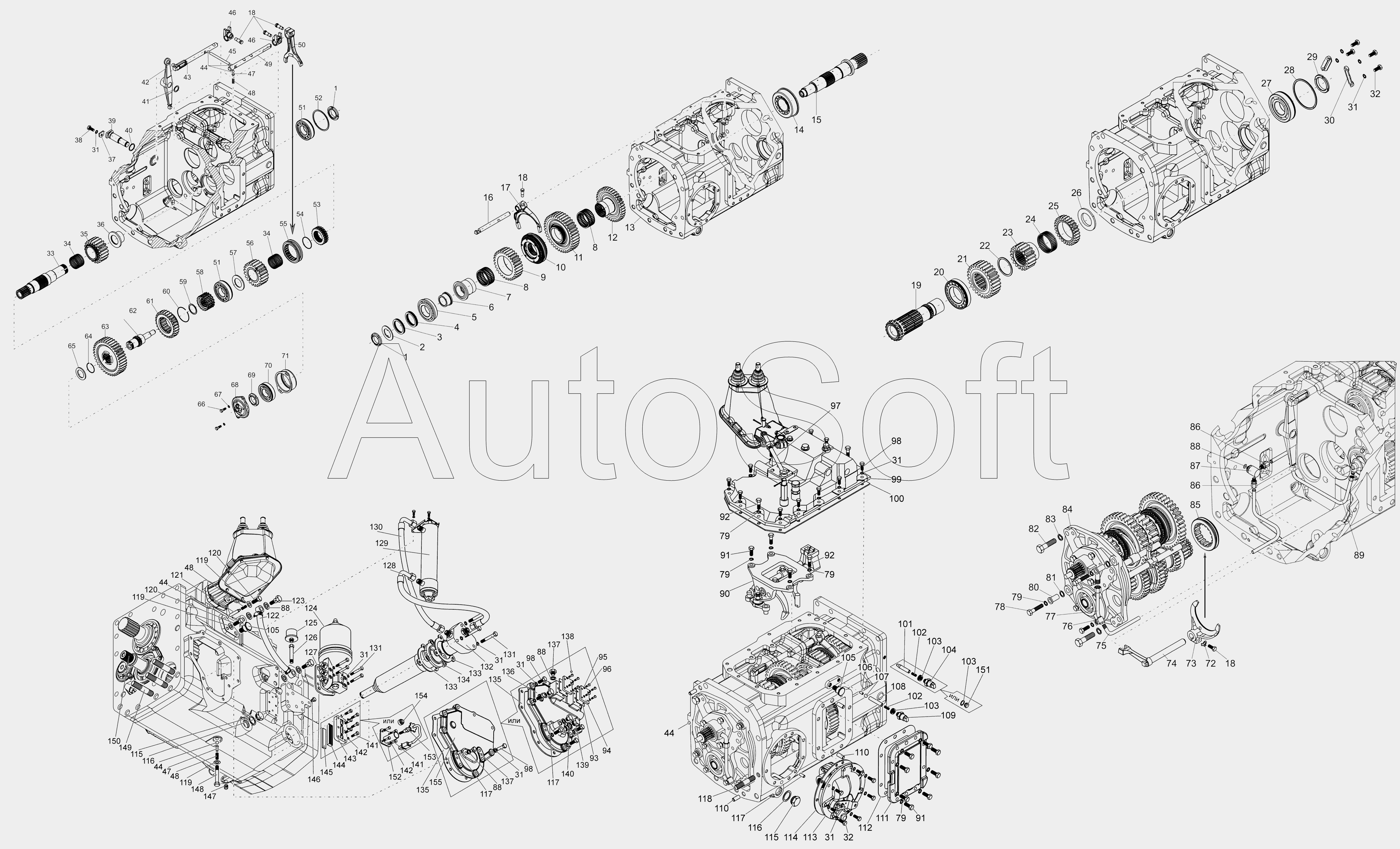

Каталог запасных частей к технике: МТЗ 1502 (2012). Коробка передач
1
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
31
31
31
31
31
31
31
32
32
33
34
34
35
36
37
38
39
40
41
42
43
44
44
44
44
45
46
46
47
47
48
48
48
49
50
51
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
79
79
79
79
80
81
82
83
84
85
86
86
87
88
88
88
88
89
90
91
91
92
92
93
94
95
96
97
98
98
98
99
100
101
102
102
103
103
103
104
105
105
106
107
108
109
110
110
111
112
113
114
115
115
116
116
117
117
117
118
119
119
119
120
120
121
122
123
124
125
126
127
128
129
130
131
131
132
133
133
134
135
135
136
137
137
138
139
140
141
141
142
142
143
144
145
146
147
148
149
150
151
152
153
154
155
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-1700010 | 1***0 | Коробка передач | |
| 1 | 8***5 | Гайка | |
| 2 | 1***4 | Шайба | |
| 3 | 1***4 | Шайба 0,2 мм | |
| 4 | 1***1 | Шайба 0,5 мм | |
| 5 | 6***2 | Подшипник | |
| 6 | 1***0 | Втулка | |
| 7 | 2***Б | Втулка | |
| 8 | 6***Е | Подшипник | |
| 9 | 2***Б | Шестерня | |
| 10 | 1***6 | Синхронизатор GT-D | |
| 11 | 2***Б | Шестерня | |
| 12 | 2***Б | Шестерня | |
| 13 | 2***Б | Корпус | |
| 14 | 6***К | Подшипник | |
| 15 | 1***2 | Вал | |
| 16 | 2***Б | Поводок | |
| 17 | 1***9 | Вилка | |
| 18 | 8***8 | Болт | |
| 19 | 2***2 | Вал | |
| 20 | 6***М | Подшипник | |
| 21 | 2***1 | Шестерня | |
| 22 | К***5 | Кольцо | |
| 23 | 2***4 | Шестерня | |
| 24 | К***Е | Подшипник К80x88x30Е | |
| 25 | 2***2 | Шестерня | |
| 26 | 2***6 | Шайба | |
| 27 | 5***А | Подшипник | |
| 28 | 8***6 | Кольцо | |
| 29 | 2***9 | Гайка | |
| 30 | 8***5 | Планка | |
| 31 | 4***7 | Шайба 10ОТ | |
| 32 | Б***9 | Болт | |
| 33 | 2***0 | Вал | |
| 34 | 6***Е | Подшипник | |
| 35 | 2***1 | Шестерня | |
| 36 | 2***Б | Втулка | |
| 37 | 8***3 | Пластина | |
| 38 | Б***9 | Болт M10-6gx20.88.35.019 | |
| 39 | 8***2 | Ось | |
| 40 | К***2 | Кольцо 026-030-25-2-2 | |
| 41 | К***5 | Кольцо С25 | |
| 42 | 8***1 | Коромысло | |
| 43 | 8***0 | Поводок | |
| 44 | Ш***0 | Шарик 10,0-60 | |
| 45 | 2***6 | Шток | |
| 46 | 8***5 | Поводок | |
| 47 | 8***9 | Направляющая | |
| 48 | 5***А | Пружина фиксатора | |
| 49 | 2***5 | Поводок | |
| 50 | 2***7 | Вилка | |
| 51 | 6***М | Подшипник | |
| 52 | 8***6 | Кольцо | |
| 53 | 2***2 | Втулка | |
| 54 | 5***2 | Кольцо пружинное | |
| 55 | 2***3 | Муфта | |
| 56 | 2***1 | Шестерня | |
| 57 | 2***5 | Шайба | |
| 58 | 2***6 | Втулка | |
| 59 | К***5 | Кольцо С45 | |
| 60 | 2***7 | Кольцо пружинное | |
| 61 | 2***4 | Шестерня | |
| 62 | 2***5 | Вал | |
| 63 | 2***А | Шестерня | |
| 64 | 2***7 | Кольцо | |
| 65 | 2***А | Втулка | |
| 66 | Б***9 | Болт | |
| 67 | 4***6 | Шайба 8Т | |
| 68 | 2***0 | Стакан | |
| 69 | 2***9 | Гайка | |
| 70 | S***C | Подшипник | |
| 71 | 2***7 | Стакан | |
| 72 | 8***1 | Шайба | |
| 73 | 8***4 | Вилка | |
| 74 | 2***8 | Поводок | |
| 75 | 8***0 | Трубка | |
| 76 | 7***2 | Хомутик | |
| 77 | 4***3 | Трубка | |
| 78 | Б***9 | Болт M12-6gx60.88.35.019 | |
| 79 | 4***8 | Шайба 12ОТ | |
| 80 | 1***1 | Штифт | |
| 81 | 1***2 | Шайба | |
| 82 | Б***9 | Болт M16-6gx45.88.35.019 | |
| 83 | 4***0 | Шайба 16ОТ | |
| 84 | 1***2 | Узел передач | |
| 85 | 8***4 | Муфта | |
| 86 | 8***9 | Штуцер | |
| 87 | 8***7 | Штуцер | |
| 88 | Д***А | Шайба | |
| 89 | 8***0 | Трубка | |
| 90 | 1***0 | Корпус вилок | |
| 91 | Б***9 | Болт | |
| 92 | 5***2 | Болт призонный М12х42 | |
| 93 | 2***9 | Прокладка | |
| 94 | 1***2 | Крышка | |
| 95 | 4***4 | Шайба 5Т | |
| 96 | В***9 | Винт B.M5-6gx16.58.019 | |
| 97 | 1***0 | Тяга | |
| 98 | Б***9 | Болт M10-6gx35.88.35.019 | |
| 99 | 1***1 | Механизм управления коробкой передач | |
| 100 | 8***6 | Прокладка | |
| 101 | 2***6 | Штифт | |
| 102 | 1***А | Пружина | |
| 103 | 5***8 | Прокладка | |
| 104 | В***1 | Выключатель ТУ РБ37334210.015-97 | |
| 105 | 5***Б | Рым | |
| 106 | 8***1 | Ось | |
| 107 | Ш***0 | Шарик 12,7-60 | |
| 108 | 2***5 | Штифт | |
| 109 | В***1 | Выключатель | |
| 110 | Д***5 | Штифт установочный | |
| 111 | 2***4 | Крышка | |
| 112 | 2***6 | Прокладка | |
| 113 | 1***0 | Привод насоса | |
| 114 | 8***6 | Прокладка | |
| 115 | 8***1 | Заглушка | |
| 116 | К***4 | Кольцо | |
| 117 | Ш***5 | Штифт | |
| 118 | 8***5 | Шпилька | |
| 119 | 8***1 | Шайба | |
| 120 | Б***9 | Болт | |
| 121 | 8***8 | Штифт | |
| 122 | 1***1 | Маслопровод | |
| 123 | Д***1 | Болт | |
| 124 | 8***0 | Фильтр-распределитель в сборе | |
| 125 | Д***М | Датчик давления | |
| 126 | 1***9 | Штуцер | |
| 127 | 8***2 | Прокладка | |
| 128 | 9***2 | Рукав | |
| 129 | 1***0 | Фильтр | |
| 130 | 9***3 | Рукав высокого давления | |
| 131 | Б***9 | Болт M10-6gx70.88.35.019 | |
| 132 | 1***0 | Крышка | |
| 133 | 8***6 | Прокладка | |
| 134 | 1***0 | Корпус | |
| 135 | 8***Б | Прокладка | |
| 136 | 1***6 | Крышка | |
| 137 | 1***1 | Пробка резьбовая | |
| 138 | Ш***0 | Шарик 7,938-100 | |
| 139 | 7***7 | Пробка | |
| 140 | К***4 | Кольцо | |
| 141 | Б***9 | Болт | |
| 142 | 4***5 | Шайба 6Т | |
| 143 | 8***Б | Корпус | |
| 144 | 8***Б | Уплотнитель | |
| 145 | 8***Б | Указатель | |
| 146 | К***9 | Пробка | |
| 147 | П***m | Пробка | |
| 148 | Б***9 | Болт M12-6gx55.88.35.019 | |
| 149 | 2***5 | Шпилька | |
| 150 | 2***0 | Вал | |
| 151 | 2***1 | Пробка | |
| 152 | 1***0 | Кожух | |
| 153 | Д***1 | Датчик гидросигнализатор | |
| 154 | П***m | Пробка | |
| 155 | 1***6 | Крышка |
