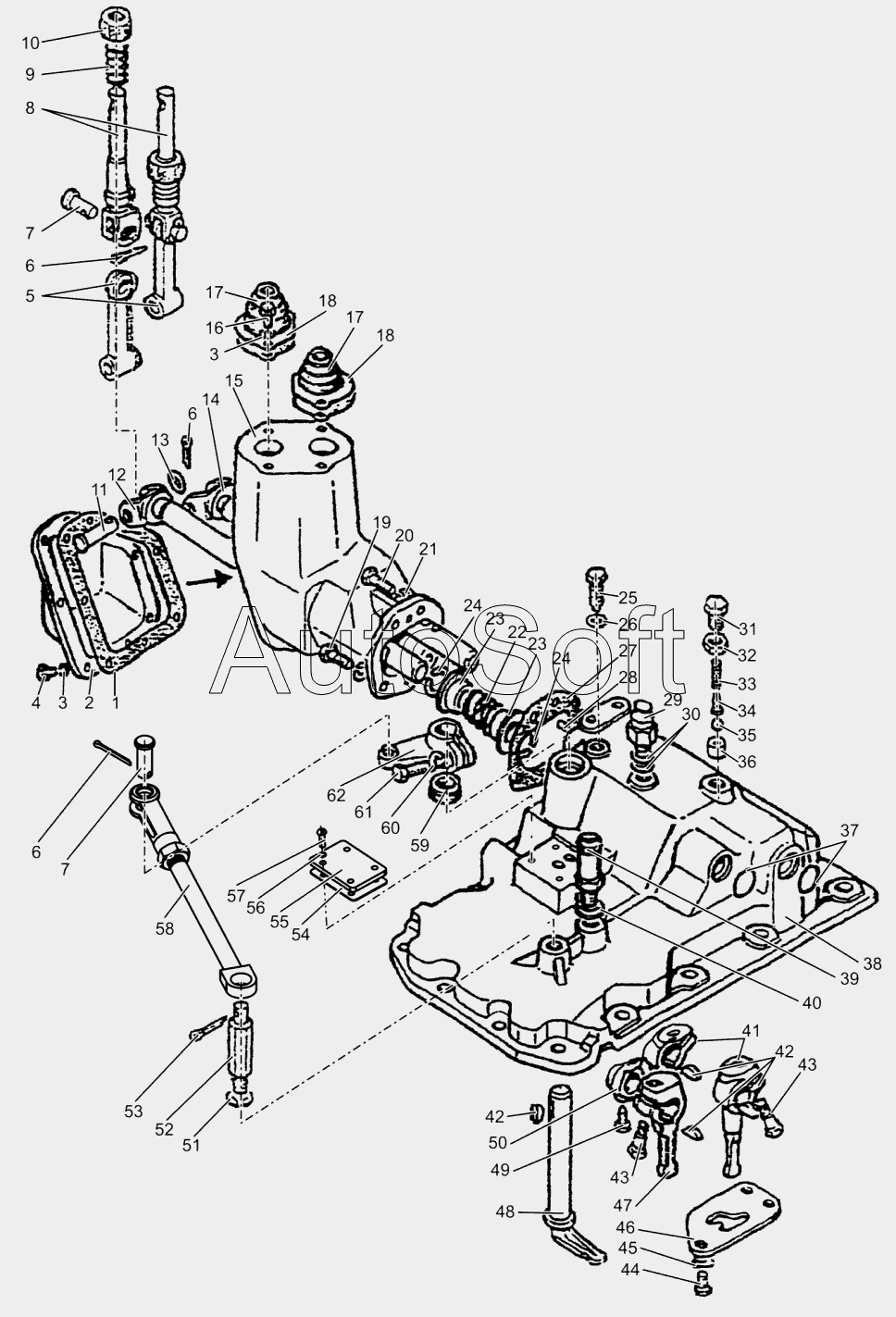

Каталог запасных частей к технике: МТЗ 1502 (2012). Механизм управления коробкой передач
47
32
33
34
35
36
37
38
39
40
41
42
42
43
43
44
45
46
31
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
16
1
2
3
3
4
5
6
6
6
7
7
8
9
10
11
12
13
14
15
17
17
18
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-1702010 | 1***0 | Механизм управления | |
| 1 | 8***8 | Прокладка | |
| 2 | 8***7 | Крышка | |
| 3 | 4***5 | Шайба 6Т | |
| 4 | Б***9 | Болт | |
| 5 | 8***3 | Рычаг | |
| 6 | Ш***9 | Шплинт | |
| 7 | 4***1 | Палец | |
| 8 | 8***4 | Вилка | |
| 9 | 7***7 | Пружина | |
| 10 | 1***2 | Сфера | |
| 11 | 4***9 | Палец | |
| 12 | 1***0 | Вал | |
| 13 | 8***4 | Шайба | |
| 14 | 8***0 | Вал | |
| 15 | 8***А | Корпус | |
| 16 | Б***9 | Болт M6-6gx20.88.35.019 | |
| 17 | 5***А | Чехол | |
| 18 | 8***5 | Шайба | |
| 19 | Б***9 | Болт M10-6gx35.88.35.019 | |
| 20 | Б***9 | Болт M10-6gx40.88.35.019 | |
| 21 | 4***7 | Шайба 10ОТ | |
| 22 | 8***7 | Пружина | |
| 23 | 1***4 | Втулка | |
| 24 | К***5 | Кольцо С25 | |
| 25 | 1***8 | Винт | |
| 26 | 8***1 | Шайба | |
| 27 | 8***6 | Прокладка | |
| 28 | Ш***6 | Штифт 8x16 | |
| 29 | В***1 | Выключатель | |
| 30 | 5***8 | Прокладка | |
| 31 | 7***4 | Болт | |
| 32 | Г***9 | Гайка | |
| 33 | 5***А | Пружина фиксатора | |
| 34 | 8***9 | Направляющая | |
| 35 | Ш***0 | Шарик 10,0-60 | |
| 36 | 7***3 | Втулка | |
| 37 | З***р | Заглушка 28-10кп.Ц9.хр | |
| 38 | 1***Б | Крышка | |
| 39 | 8***0 | Сапун | |
| 40 | В***3 | Прокладка | |
| 41 | 8***5 | Рычаг | |
| 42 | Ш***0 | Шпонка | |
| 43 | 8***8 | Болт | |
| 44 | Б***9 | Болт M10-6gx20.88.35.019 | |
| 45 | 8***3 | Шайба | |
| 46 | 1***2 | Кулиса | |
| 47 | 1***5 | Рычаг | |
| 48 | 1***3 | Рычаг | |
| 49 | 2***1 | Болт | |
| 50 | 1***4 | Втулка | |
| 51 | 4***0 | Шайба 16ОТ | |
| 52 | 1***Б | Ось | |
| 53 | Ш***9 | Шплинт | |
| 54 | 2***9 | Прокладка | |
| 55 | 1***2 | Крышка | |
| 56 | 4***4 | Шайба 5Т | |
| 57 | В***9 | Винт | |
| 58 | 1***0 | Тяга | |
| 59 | М***1 | Манжета 2.2-25x42-1 | |
| 60 | 4***8 | Шайба 12ОТ | |
| 61 | Б***9 | Болт | |
| 62 | 1***2 | Рычаг |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
