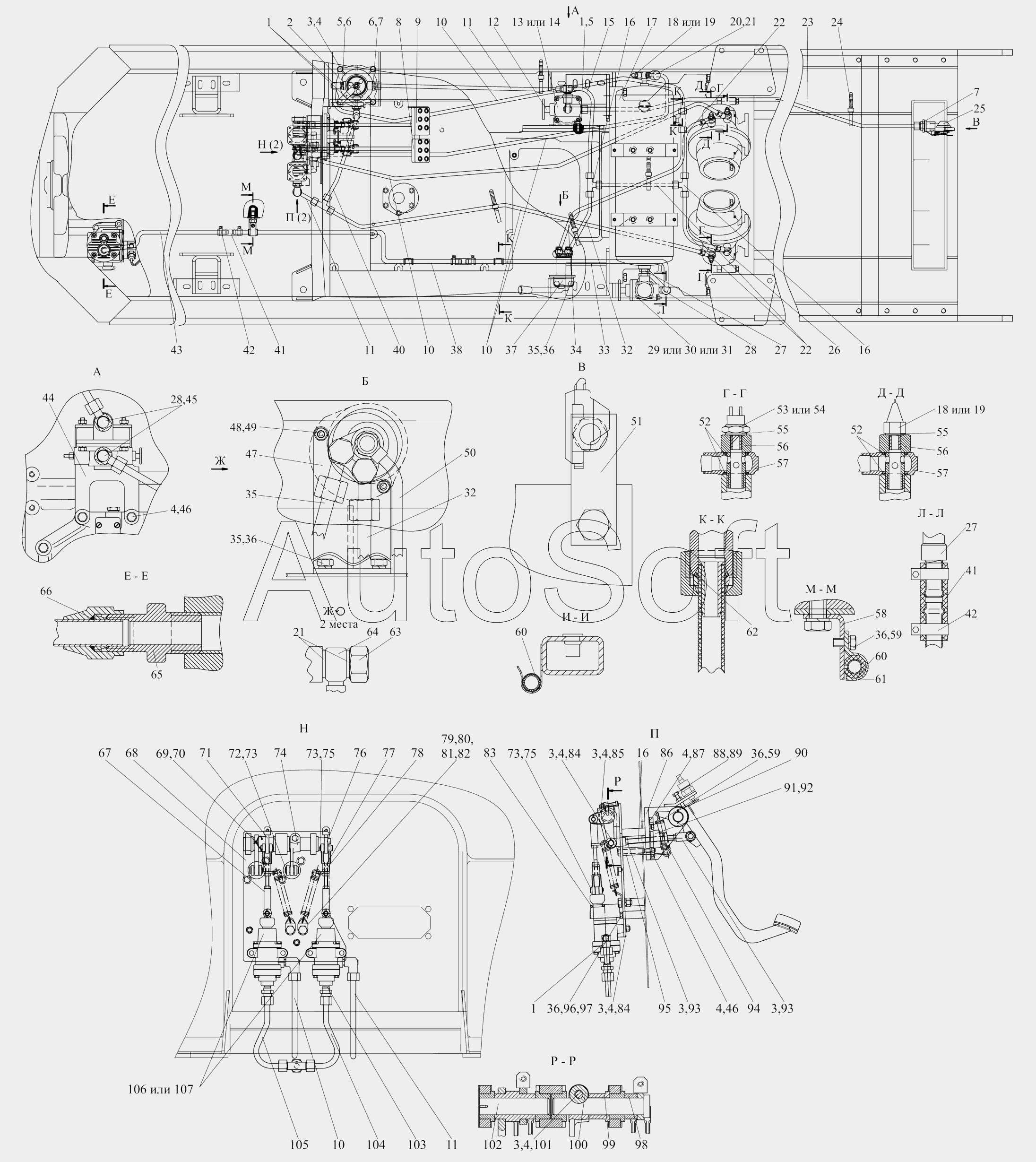

Каталог запасных частей к технике: МТЗ 1502 (2012). Система управления тормозами
1
1
1
2
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
5
6
6
7
7
8
9
10
10
10
10
11
11
11
12
13
14
15
16
16
16
17
18
18
19
19
20
21
21
22
22
23
24
25
26
27
27
28
28
29
30
31
32
32
33
34
35
35
35
36
36
36
36
36
37
38
40
41
41
42
42
43
44
45
46
46
47
48
49
50
51
52
52
53
54
55
55
56
56
57
57
58
59
59
60
60
61
62
63
64
65
66
67
68
69
70
71
72
73
73
73
74
75
75
76
77
78
79
80
81
82
83
84
84
85
86
87
89
90
91
92
93
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2103-3500100 | 2***0 | Система управления тормозами | |
| 1 | 1***3 | Угольник | |
| 2 | 1***0 | Кран управления тормозами прицепа | |
| 3 | Г***9 | Гайка | |
| 4 | 4***7 | Шайба 10ОТ | |
| 5 | М***2 | Переходник | |
| 6 | В***3 | Прокладка | |
| 7 | 1***2 | Штуцер | |
| 8 | 9***0 | Педаль левая | |
| 9 | 9***0 | Педаль правая | |
| 10 | 2***5 | Трубопровод | |
| 11 | 2***4 | Трубопровод | |
| 12 | 5***0 | Клапан контрольного выхода | |
| 13 | 6***0 | Клапан ускорительный | |
| 14 | 1***0 | Клапан ускорительный | |
| 15 | 1***0 | Трубопровод | |
| 16 | 1***2 | Тройник | |
| 17 | 2***5 | Баллон | |
| 18 | Т***4 | Датчик ДАДВ | |
| 19 | М***0 | Датчик аварийного давления | |
| 20 | Д***М | Датчик давления | |
| 21 | Д***А | Шайба | |
| 22 | 2***2 | Трубопровод | |
| 23 | 1***7 | Трубопровод | |
| 24 | 8***1 | Манжета | |
| 25 | 8***0 | Головка соединительная | |
| 26 | 3***7 | Болт зажимной | |
| 27 | 8***6 | Контргайка | |
| 28 | 7***5 | Угольник | |
| 29 | 8***0 | Регулятор давления | |
| 30 | 1***0 | Регулятор давления | |
| 31 | А***Б | Регулятор давления | |
| 32 | 2***3 | Трубопровод | |
| 33 | 2***2 | Трубопровод | |
| 34 | 1***2 | Трубопровод | |
| 35 | Б***9 | Болт M8-6gx20.88.35.019 | |
| 36 | 4***6 | Шайба 8Т | |
| 37 | 1***0 | Кран тормозной обратного действия с ручным управлением | |
| 38 | 2***3 | Трубопровод | |
| 40 | 2***0 | Трубопровод | |
| 41 | 3***1 | Шланг | |
| 42 | 1***1 | Хомут/С1аmр NORМА ТОRRО | |
| 43 | 2***0 | Трубопровод | |
| 44 | 1***Б | Кронштейн | |
| 45 | 1***0 | Угольник | |
| 46 | Б***9 | Болт M10-6gx20.88.35.019 | |
| 47 | 1***0 | Кронштейн | |
| 48 | В***9 | Винт BM6-6gx 16.58.019 | |
| 49 | Г***9 | Гайка М6.6Н.6.019 | |
| 50 | 1***0 | Трубопровод | |
| 51 | 1***Б | Кронштейн | |
| 52 | К***4 | Кольцо 018-022-25-2-4 | |
| 53 | М***Д | Выключатель пневматический сигнала торможения | |
| 54 | В***Т | Выключатель пневматический сигнала торможения | |
| 55 | 8***1 | Шайба | |
| 56 | 1***8 | Болт | |
| 57 | 1***0 | Угольник поворотный | |
| 58 | 1***9 | Кронштейн | |
| 59 | Б***9 | Болт M8-6gx16.88.35.019 | |
| 60 | 7***7 | Втулка | |
| 61 | 7***1 | Держатель | |
| 62 | К***4 | Кольцо 012-015-19-2-4 | |
| 63 | Д***1 | Болт | |
| 64 | 1***0 | Угольник поворотный | |
| 65 | 7***2 | Штуцер | |
| 66 | К***4 | Кольцо 014-017-19-2-4 | |
| 67 | 2***0 | Тяга | |
| 68 | 2***0 | Кронштейн | |
| 69 | Ш***Г | Штифт А.6х36.65Г | |
| 70 | 4***6 | Шплинт | |
| 71 | 2***0 | Ось с рычагами | |
| 72 | 4***1 | Палец | |
| 73 | Ш***9 | Шплинт 3.2x18.019 | |
| 74 | 2***1 | Рычаг | |
| 75 | 4***7 | Палец | |
| 76 | 2***0 | Ось с рычагом | |
| 77 | 2***4 | Платик | |
| 78 | 2***7 | Пружина | |
| 79 | 8***6 | Ушко | |
| 80 | Б***9 | Болт | |
| 81 | Г***9 | Гайка M12-6H.6.019 | |
| 82 | 4***8 | Шайба 12ОТ | |
| 83 | 2***8 | Чехол | |
| 84 | Б***9 | Болт M10-6gx75.88.35.019 | |
| 85 | 2***9 | Болт | |
| 86 | 2***Б | Кронштейн | |
| 87 | Б***9 | Болт M10-6gx25.88.35.019 | |
| 89 | Г***9 | Гайка M8-6H.6.019 | |
| 90 | Ш***9 | Шплинт | |
| 91 | 1***9 | Чехол | |
| 92 | 2***0 | Кронштейн | |
| 93 | 8***3 | Вилка | |
| 94 | 7***м | Пружина | |
| 95 | 2***2 | Втулка | |
| 96 | Б***9 | Болт M8-6gx30.88.35.019 | |
| 97 | 3***7 | Бонка | |
| 98 | 2***6 | Втулка | |
| 99 | 2***6 | Втулка | |
| 100 | 2***3 | Шпонка | |
| 101 | Б***9 | Болт M10-6gx45.88.35.019 | |
| 102 | 2***4 | Ось | |
| 103 | 2***7 | Переходник | |
| 104 | 2***0 | Трубопровод | |
| 105 | 2***1 | Трубопровод | |
| 106 | А***2 | Кран тормозной | |
| 107 | 8***2 | Кран тормозной |
