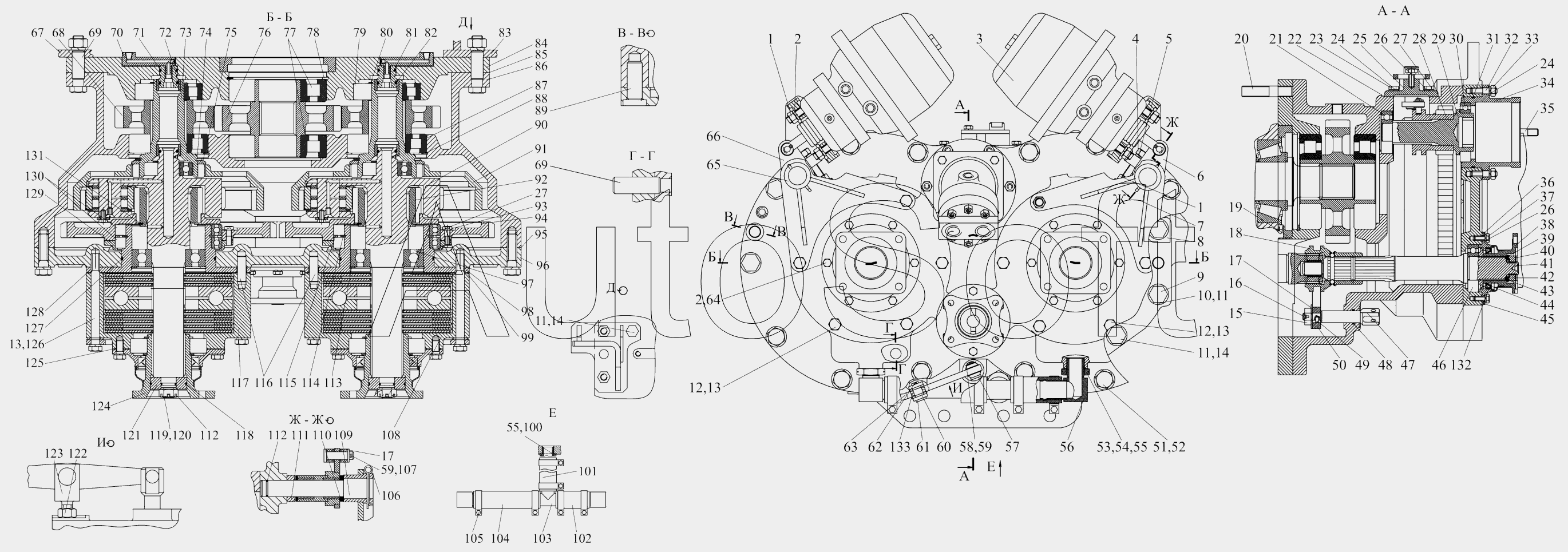

Каталог запасных частей к технике: МТЗ 1502 (2012). Механизм поворота
1
1
2
2
3
4
5
6
7
8
9
10
11
11
11
12
12
13
13
13
14
14
15
16
17
17
18
19
20
21
22
23
24
24
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
55
56
57
58
59
59
60
61
62
63
64
65
66
67
68
69
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
111
112
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
128
129
130
131
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2103-3600050-А | 2***А | Механизм поворота | |
| 1 | Г***9 | Гайка М12х1.25-6Н.04.019 | |
| 2 | 4***8 | Шайба 12ОТ | |
| 3 | 4***0 | Камера тормозная с пружинным энергоаккумулятором | |
| 4 | 2***9 | Болт | |
| 5 | 7***8 | Шайба | |
| 6 | 1***1 | Рычаг | |
| 7 | 2***0 | Опора правая | |
| 8 | 2***0 | Кронштейн | |
| 9 | 1***9 | Болт | |
| 10 | Г***9 | Гайка М18-6Н.6.019 | |
| 11 | 4***1 | Шайба 180Т ОСТ 37.00.115-70 | |
| 12 | 1***9 | Болт | |
| 13 | 4***9 | Шайба 14 ОТ | |
| 14 | Б***9 | Болт М18-6gx40.88.35.019 | |
| 15 | Г***9 | Гайка М12-1,25-6Н.04.019 | |
| 16 | Ш***9 | Шплинт | |
| 17 | Ш***9 | Шайба | |
| 18 | 1***0 | Муфта переключения | |
| 19 | 1***7 | Муфта переключения Кольцо | |
| 20 | 1***6 | Шпилька | |
| 21 | 3***А | Подшипник | |
| 22 | 1***4 | Прокладка | |
| 23 | Б***9 | Болты М10-6gx25.88.35.019 | |
| 24 | 4***7 | Шайба 10ОТ | |
| 25 | 2***0 | Механизм отключения гидромотора | |
| 26 | 4***6 | Шайба 8Т | |
| 27 | Б***9 | Болт М8-6gx25.88.35.019 | |
| 28 | 1***6 | Шестерня | |
| 29 | 1***4 | Вал | |
| 30 | 1***3 | Подшипник | |
| 31 | К***2 | Кольцо 115-120-30-2-2 | |
| 32 | Ш***9 | Шпилька М10 3p/6g x25.66.019 | |
| 33 | Г***9 | Гайка | |
| 34 | 2***1 | Стакан | |
| 35 | 2***7 | Шпилька | |
| 36 | 1***0 | Крышка | |
| 37 | Б***9 | Болт M8-6gx20.88.35.019 | |
| 38 | 2***0 | Полумуфта | |
| 39 | 1***1 | Шайба | |
| 40 | 3***7 | Пластина замковая | |
| 41 | 1***7 | Вал | |
| 42 | 3***6 | Гайка | |
| 43 | К***2 | Кольцо 036-042-36-2-2 | |
| 44 | 1***9 | Маслоотражатель | |
| 45 | 1***3 | Прокладка | |
| 46 | 2***А | Подшипник | |
| 47 | 1***3 | Шток | |
| 48 | К***2 | Кольцо 020-025-30-2-2 | |
| 49 | 1***4 | Штифт | |
| 50 | 1***2 | Вилка | |
| 51 | Б***9 | Болт М16-6gx60.88.35.019 | |
| 52 | Ш***Т | Шайба | |
| 53 | 2***6 | Гайка | |
| 54 | 2***7 | Шайба | |
| 55 | К***2 | Кольцо 027-031-25-2-2 | |
| 56 | 2***0 | Угольник | |
| 57 | 4***7 | Палец | |
| 58 | Ш***9 | Шайба | |
| 59 | Ш***9 | Шплинт | |
| 60 | 1***9 | Кольцо | |
| 61 | 4***1 | Палец | |
| 62 | Ш***9 | Шплинт | |
| 63 | 1***1 | Рычаг | |
| 64 | Б***9 | Болт М12-6gx25.88.35.019 | |
| 65 | 2***0 | Опора левая | |
| 66 | 1***0 | Рычаг | |
| 67 | 2***2 | Кронштейн задний | |
| 68 | 2***3 | Шестерня | |
| 69 | 5***7 | Штифт | |
| 70 | 2***0 | Переходник | |
| 71 | К***2 | Кольцо 025-030-30-2-2 | |
| 72 | 1***3 | Втулка | |
| 73 | 1***1 | Вал | |
| 74 | К***0 | Кольцо С100 | |
| 75 | 1***2 | Шайба упорная | |
| 76 | 2***2 | Шестерня | |
| 77 | 4***М | Подшипник | |
| 78 | К***0 | Кольцо С160 | |
| 79 | 4***0 | Подшипник | |
| 80 | К***0 | Кольцо | |
| 81 | 1***9 | Втулка | |
| 82 | 1***4 | Кольцо уплотнительное | |
| 83 | 2***1 | Кронштейн задний | |
| 84 | 2***3 | Крышка | |
| 85 | 1***1 | Прокладка | |
| 86 | 1***1 | Корпус | |
| 87 | 4***1 | Подшипник | |
| 88 | К***0 | Кольцо | |
| 89 | 7***5 | Штифт | |
| 90 | 2***0 | Водило | |
| 91 | 1***8 | Шестерня эпициклическая | |
| 92 | 1***7 | Шестерня солнечная | |
| 93 | 1***9 | Шайба | |
| 94 | 1***9 | Шестерня ведомая | |
| 95 | 1***2 | Прокладка | |
| 96 | 1***2 | Основание | |
| 97 | 3***М | Подшипник | |
| 98 | 2***6 | Крышка | |
| 99 | 2***2 | Прокладка | |
| 100 | 2***8 | Штуцер | |
| 101 | 2***2 | Рукав | |
| 102 | 2***3 | Рукав | |
| 103 | 2***0 | Тройник | |
| 104 | 2***1 | Рукав | |
| 105 | 3***1 | Хомут с червячной резьбой 35-50 | |
| 106 | Ш***9 | Шплинт 5x50.019 | |
| 107 | М***6 | Ось | |
| 108 | 2***1 | Тормоз | |
| 109 | 2***7 | Ось | |
| 110 | 3***3 | Шайба | |
| 111 | 2***9 | Втулка | |
| 112 | К***2 | Кольцо 021-025-25-2-2 | |
| 113 | К***0 | Кольцо С120 | |
| 114 | 1***6 | Кольцо пружинное | |
| 115 | 1***8 | Кольцо | |
| 116 | 5***2 | Штифт | |
| 117 | 2***0 | Тормоз | |
| 118 | К***2 | Кольцо 056-060-25-2-2 | |
| 119 | 7***2 | Гайка | |
| 120 | Ш***9 | Шплинт 4x32.019 | |
| 121 | 2***1 | Кольцо | |
| 122 | Г***9 | Гайка | |
| 123 | 1***8 | Вилка | |
| 124 | 2***0 | Полумуфта | |
| 125 | 2***3 | Прокладка | |
| 126 | 2***4 | Болт | |
| 127 | К***4 | Кольцо 150-155-36-1-4 | |
| 128 | 2***1 | Крышка | |
| 129 | 1***8 | Кольцо | |
| 130 | 6***Л | Подшипники | |
| 131 | 1***9 | Кольцо пружинное |
