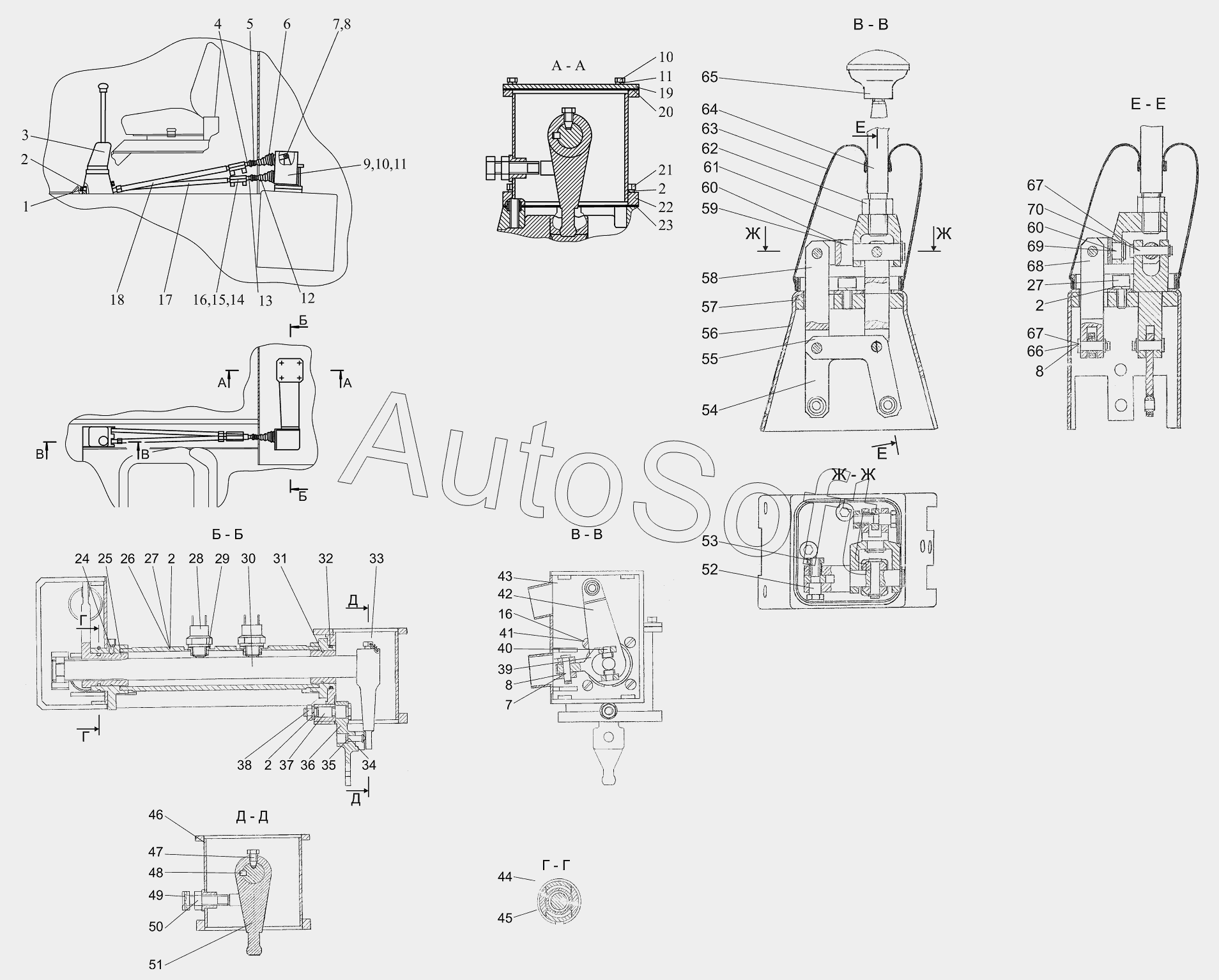

Каталог запасных частей к технике: МТЗ Ш-353М (2015). Привод переключения передач Ш353М-1703010
1
2
2
2
2
2
3
4
5
6
7
7
8
8
8
9
10
10
11
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
60
61
62
63
64
65
66
67
67
68
69
70
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ш353М-1702010(24-51) | Ш***) | Механизм переключения передач | |
| Ш353М-1703010 | Ш***0 | Привод переключения передач | |
| Ш353М-1703030(52-70) | Ш***) | Рычаг переключения передач | |
| 1 | Б***9 | Болт М10-6gх18.88.35.019 | |
| 2 | 4***7 | Шайба 10ОТ | |
| 3 | Ш***0 | Рычаг переключения передач | |
| 4 | Ш***1 | Тяга | |
| 5 | T***1 | Хомут | |
| 6 | T***1 | Хомут | |
| 7 | Ш***9 | Шплинт 2х16.019 | |
| 8 | П***0 | Палец | |
| 9 | Ш***2 | Крышка | |
| 10 | Б***9 | Болт | |
| 11 | 4***6 | Шайба 8Т | |
| 12 | 8***1 | Чехол (для тракторов с ПВМ) | |
| 13 | Ш***0 | Тяга | |
| 14 | Щ***0 | Муфта | |
| 15 | Б***9 | Болт | |
| 16 | 4***7 | Шайба 10.ОТ | |
| 17 | Ш***1 | Тяга | |
| 18 | Ш***0 | Тяга | |
| 19 | Ш***1 | Крышка | |
| 20 | Ш***3 | Прокладка | |
| 21 | Б***9 | Болт | |
| 22 | Ш***0 | Механизм переключения передач | |
| 23 | Ш***4 | Прокладка | |
| 24 | Ш***3 | Винт | |
| 25 | Ш***8 | Втулка | |
| 26 | Ш***0 | Корпус | |
| 27 | В***9 | Винт М10-6gх25.56.019 | |
| 28 | В***1 | Выключатель | |
| 29 | 5***8 | Прокладка | |
| 30 | Ш***6 | Вал | |
| 31 | Ш***1 | Втулка | |
| 32 | К***2 | Кольцо | |
| 33 | Ш***0 | Шплинт 1,2х100 | |
| 34 | Ш***2 | Кольцо запорное | |
| 35 | Ш***7 | Толкатель | |
| 36 | Ш***2 | Рычаг | |
| 37 | Ш***7 | Ось | |
| 38 | Г***9 | Гайка | |
| 39 | Ш***0 | Рычаг | |
| 40 | Ш***6 | Сухарь | |
| 41 | В***9 | Винт | |
| 42 | Ш***0 | Поводок | |
| 43 | Ш***0 | Кронштейн | |
| 44 | Ш***1 | Кольцо запорное | |
| 45 | Ш***4 | Сегмент | |
| 46 | Ш***0 | Корпус | |
| 47 | Ш***1 | Болт | |
| 48 | Ш***0 | Шпонка 6х10 | |
| 49 | Ш***2 | Болт | |
| 50 | Г***9 | Гайка | |
| 51 | Ш***0 | Рычаг | |
| 52 | Ш***8 | Ось | |
| 53 | Ш***6 | Втулка | |
| 54 | Ш***5 | Рычаг | |
| 55 | Ш***0 | Рычаг | |
| 56 | Ш***0 | Кожух | |
| 57 | Ш***0 | Платформа | |
| 58 | Ш***1 | Проушина | |
| 59 | Ш***1 | Вилка | |
| 60 | К***5 | Кольцо С15 | |
| 61 | Ш***3 | Вилка | |
| 62 | Г***9 | Гайка М16 х1,5-6Н.04.019 | |
| 63 | Ш***0 | Чехол | |
| 64 | Ш***4 | Стержень | |
| 65 | Ш***5 | Рукоятка | |
| 66 | Ш***9 | Шайба | |
| 67 | Ш***9 | Шплинт | |
| 68 | Ш***2 | Проушина | |
| 69 | Ш***2 | Вилка | |
| 70 | Ш***7 | Ось |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
