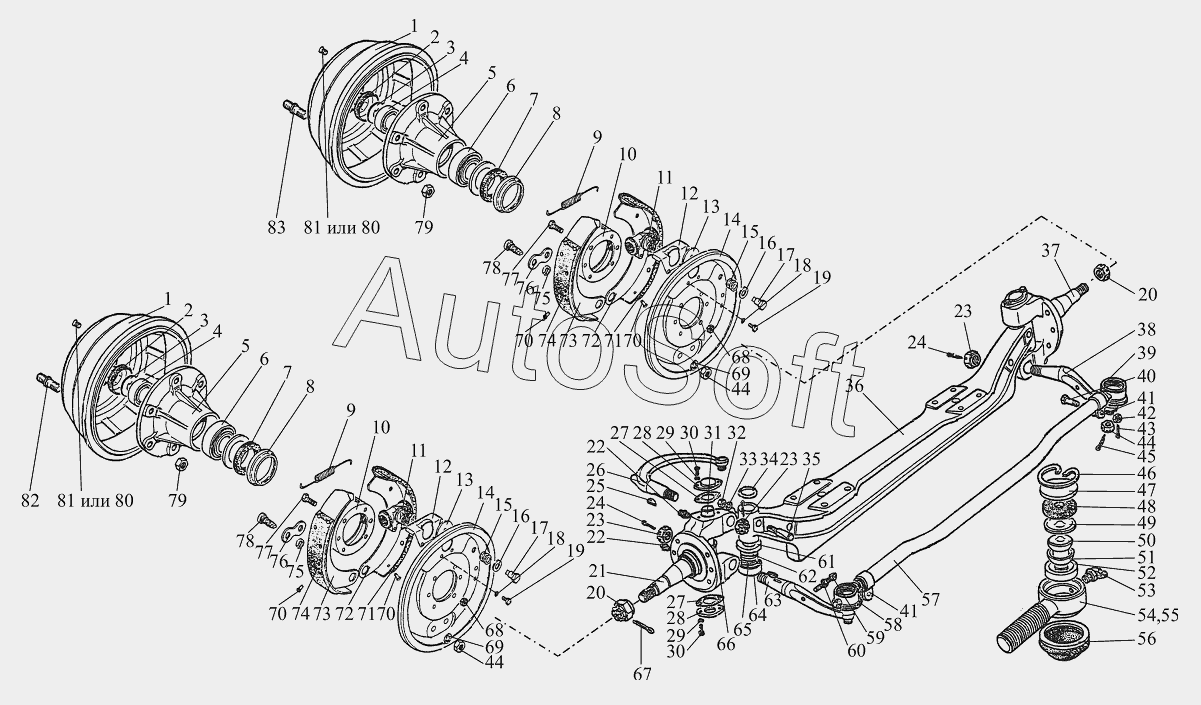

Каталог запасных частей к технике: МТЗ Ш-353М (2015). Ось передняя с тормозами Ш353М-3000010-А
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
18
19
19
20
20
21
22
22
23
23
23
24
24
25
26
27
27
28
28
29
29
30
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
68
69
69
70
70
70
70
71
71
72
72
73
73
74
74
75
75
76
76
77
77
78
78
79
79
80
80
81
81
82
83
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***3 | Барабан тормозной передний | |
| 2 | 5***Б | Колпак ступицы | |
| 3 | 5***Б | Шайба упорная | |
| 4 | 5***Б | Подшипник наружный | |
| 5 | 3***0 | Ступица | |
| 6 | 5***0 | Подшипник внутренний | |
| 7 | 5***2 | Сальник ступицы | |
| 8 | 5***Б | Обойма сальника ступицы | |
| 9 | 5***5 | Пружина стяжная колодок | |
| 10 | 5***0 | Маслоотражатель | |
| 11 | 5***0 | Цилиндр колесный переднего тормоза | |
| 12 | 5***1 | Экран | |
| 13 | 5***Б | Эксцентрик регулировочный | |
| 14 | 5***2 | Щит переднего тормоза | |
| 15 | 5***7 | Пружина регулировочного эксцентрика | |
| 16 | 2***8 | Шайба 14,5 болта регулировочного эксцентрика | |
| 17 | 5***8 | Болт регулировочного эксцентрика | |
| 18 | 2***2 | Шайба 8Т 65Г 06 ГОСТ 6402-70 | |
| 19 | 2***8 | Болт М8х18 | |
| 20 | 2***8 | Гайка М24х1,5 специальная | |
| 21 | 5***3 | Кулак поворотный левый | |
| 22 | М***6 | Масленка 1.3.Ц6 | |
| 23 | Г***9 | Гайка М22х1,5-6Н.6.019 | |
| 24 | Ш***9 | Шплинт | |
| 25 | Ш***9 | Шпонка 5х9 | |
| 26 | 3***Б | Рычаг поворотного кулака | |
| 27 | 5***А | Прокладка крышки шкворня | |
| 28 | 5***А | Крышка | |
| 29 | 4***5 | Шайба 6Т | |
| 30 | Б***9 | Болт М6-6gх10.88.35.019 | |
| 31 | 5***9 | Шкворень поворотного кулака | |
| 32 | Г***9 | Гайка М12х1,25-6Н.6.019 | |
| 33 | 4***8 | Шайба 12ОТ | |
| 34 | 5***2 | Шайба регулировочная | |
| 35 | 5***2 | Штифт стопорный | |
| 36 | 5***0 | Балка передней оси | |
| 37 | 5***2 | Кулак поворотный правый | |
| 38 | Ш***6 | Рычаг рулевой трапеции правый | |
| 39 | 5***6 | Наконечник поперечной рулевой тяги правый в сборе | |
| 40 | Б***9 | Болт 2М10х1-6х38.88.35.019 | |
| 41 | 5***1 | Хомут стяжной рулевой тяги | |
| 42 | Г***9 | Гайка М10х1-6Н.6.019 | |
| 43 | Ш***9 | Шплинт | |
| 44 | Г***9 | Гайка М16х1,5-6Н.6.019 | |
| 45 | Ш***9 | Шплинт 4х32.019 | |
| 46 | 5***1 | Кольцо стопорное заглушки наконечника | |
| 47 | 5***2 | Крышка наконечника | |
| 48 | 5***1 | Буфер опорной пяты | |
| 49 | 5***0 | Пята опорная пальца | |
| 50 | 5***5 | Палец наконечника | |
| 51 | 5***6 | Сухарь пальца наконечника | |
| 52 | 5***7 | Вкладыш наконечника | |
| 53 | 2***8 | Пресс - масленка К1/8 | |
| 54 | 5***2 | Наконечник поперечной рулевой тяги правы | |
| 55 | 5***3 | Наконечник поперечной рулевой тяги левый | |
| 56 | 5***2 | Уплотнитель наконечника с обоймой в сборе | |
| 57 | Ш***0 | Тяга рулевая поперечная | |
| 58 | 5***1 | Наконечник поперечной рулевой тяги левый в сборе | |
| 59 | Ш***2 | Болт регулировочный | |
| 60 | Г***9 | Гайка М10х1,25-6Н.05.35.019 | |
| 61 | 5***1 | Колпак подшипника | |
| 62 | 5***1 | Шайба упорная шкворня | |
| 63 | Ш***1 | Рычаг рулевой трапеции левый | |
| 64 | 5***7 | Обойма подшипника | |
| 65 | 5***1 | Шайба упорная | |
| 66 | 5***3 | Кольцо уплотнительное | |
| 67 | Ш***9 | Шплинт 5х45.019 | |
| 68 | Г***9 | Гайка М12х1,25-6Н.6.019 | |
| 69 | 2***2 | Шайба 16ОТ 65Г ОСТ 37.001.115-74 | |
| 70 | 2***П | Заклепка 5х10 | |
| 71 | 5***5 | Накладка фрикционная передней колонки | |
| 72 | 5***0 | Колодка и фрикционная накладка переднего тормоза в сборе передняя | |
| 73 | 5***1 | Колодка и фрикционная накладка переднего тормоза в сборе задняя | |
| 74 | 5***6 | Накладка фрикционная задней колонки | |
| 75 | 5***8 | Эксцентрик опорного пальца | |
| 76 | 5***А | Пластина опорных пальцев колод | |
| 77 | Г***9 | Гайка М12х1,25-6х38.88.35.019 | |
| 78 | 5***1 | Палец опорный колодок | |
| 79 | Г***9 | Гайка М20х1,5-6Н.6.019 | |
| 80 | 2***8 | Винт М10-6gх20 | |
| 81 | В***9 | Винт ВМ10.6gх20.58.019 | |
| 82 | 3***1 | Болт ступицы правый | |
| 83 | 3***2 | Болт ступицы левый |
