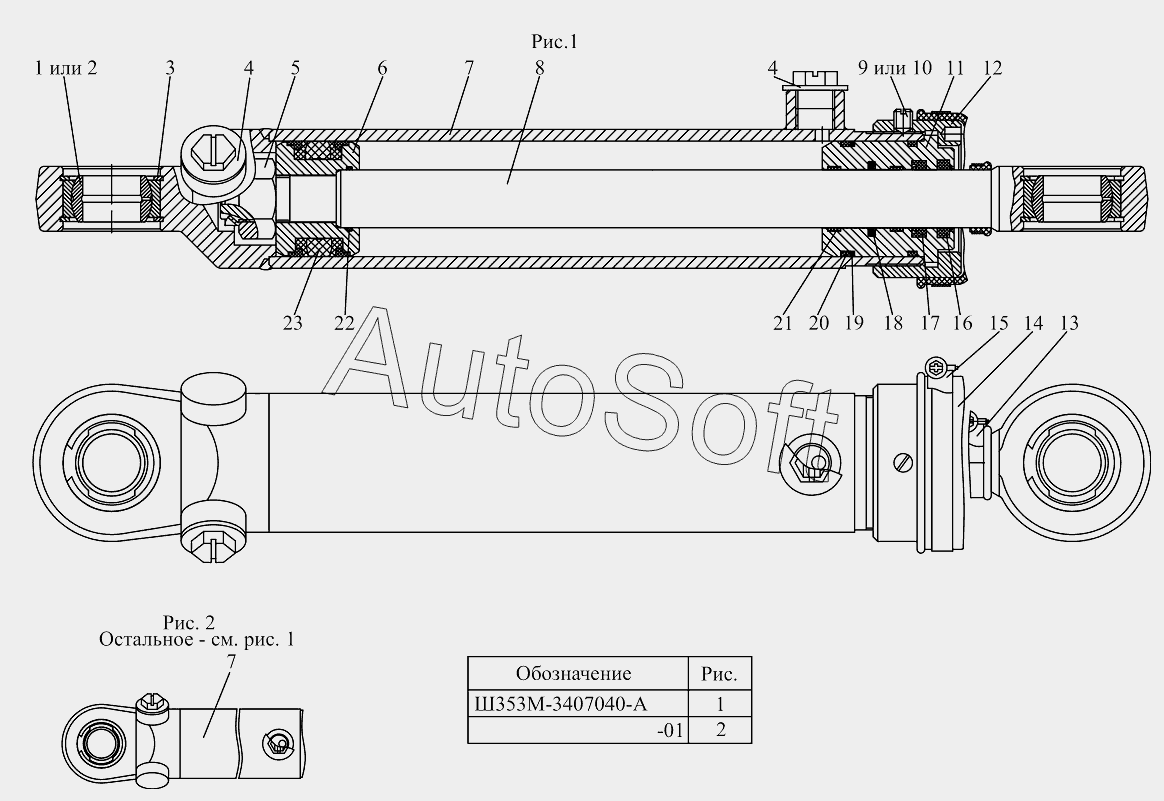

Каталог запасных частей к технике: МТЗ Ш-353М (2015). Гидроцилиндр Ш353М-3407040-А, Ш353М-3407040-А-01
13
Ш353М-3407040-А
Ш353М-3407040-А-01
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
7
6
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Ш353М-3407040-А | Ш***А | Гидроцилиндр | |
| Ш353М-3407040-А-01 | Ш***1 | Гидроцилиндр | |
| Ш353М-3407045-01 | Ш***1 | Корпус цилиндра | |
| 1 | Ш***5 | Подшипник | |
| 2 | Ш***5 | Подшипник | |
| 3 | К***2 | Кольцо С 42 | |
| 4 | Ц***9 | Пробка | |
| 5 | Ц***2 | Гайка | |
| 6 | Ц***Б | Поршень | |
| 7 | Ш***5 | Корпус цилиндра | |
| 8 | Ц***Б | Шток | |
| 9 | В***5 | Винт А.М8-6gх10.45Н.40Х.05 | |
| 10 | В***5 | Винт А.М8-6gх10.45Н.40Х.05 | |
| 11 | Ц***Б | Крышка передняя | |
| 12 | Ц***4 | Гайка | |
| 13 | T***1 | Хомут | |
| 14 | Ш***6 | Чехол | |
| 15 | T***1 | Хомут | |
| 16 | 2***5 | Манжета штока | |
| 17 | 2***7 | Уплотнение штока | |
| 18 | 2***3 | Уплотнение штока | |
| 19 | Ц***8 | Кольцо защитное | |
| 20 | К***2 | Кольцо | |
| 21 | 2***5 | Направляющая штока | |
| 22 | К***2 | Кольцо 025-028-19-2-2 | |
| 23 | 2***5 | Уплотнение поршня |
