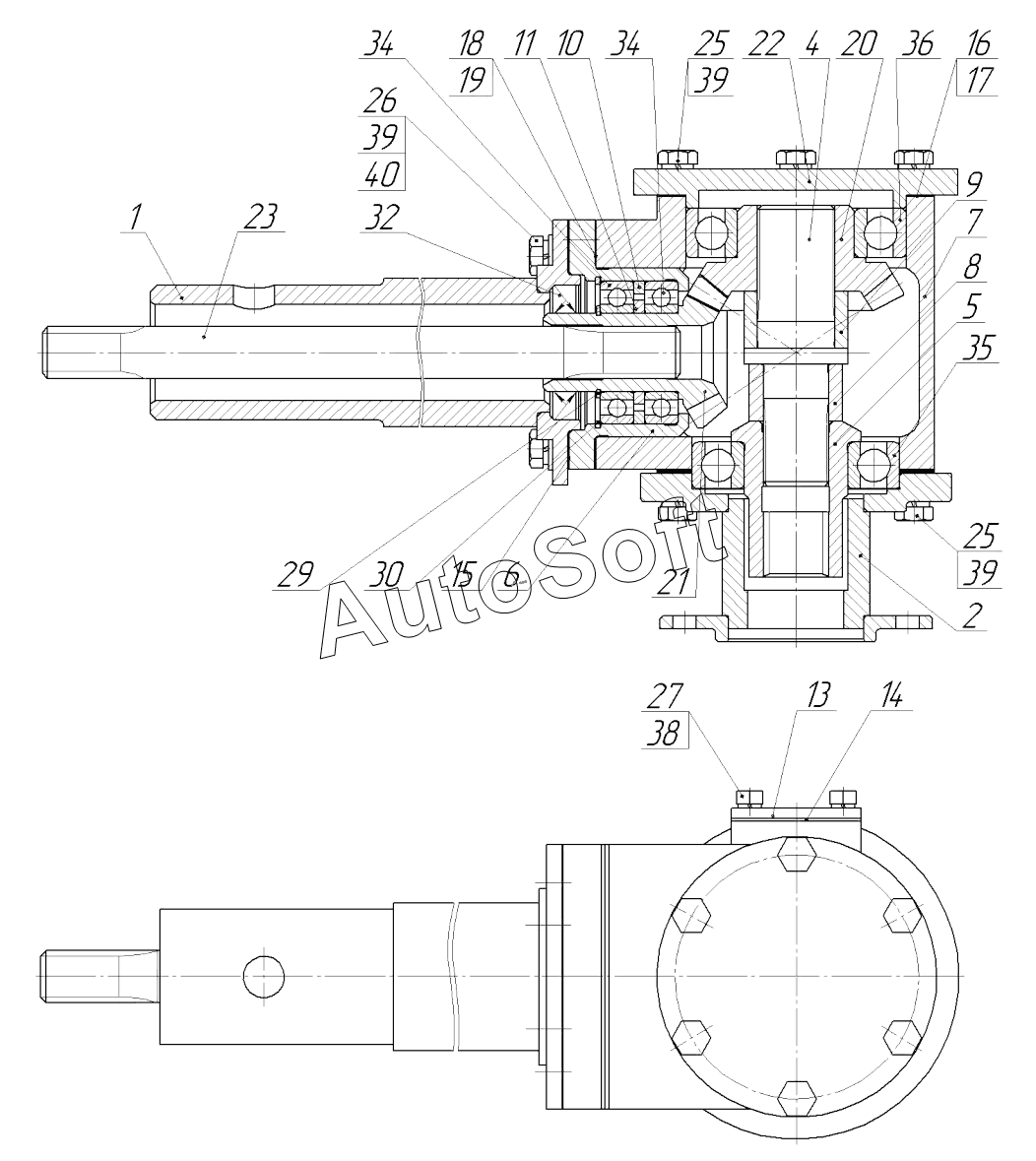

Каталог запасных частей к технике: МТЗ ЩК-1 (САЗ) (2015). Редуктор ЩКМ-01.000
1
2
4
5
6
7
8
9
10
11
13
14
15
16
17
18
19
20
21
22
23
25
25
26
27
29
30
32
34
34
35
36
38
39
39
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ЩКМ-01.000 | Щ***0 | Редуктор | |
| 1 | Щ***0 | Хвостовик | |
| 2 | Щ***0 | Переходник | |
| 4 | Ф***Б | Вал | |
| 5 | Ф***Б | Втулка | |
| 6 | Ф***4 | Корпус подшипника | |
| 7 | Ф***5 | Корпус | |
| 8 | Ф***7 | Кольцо | |
| 9 | Ф***8 | Кольцо | |
| 10 | Ф***9 | Кольцо | |
| 11 | Ф***1 | Кольцо | |
| 13 | Ф***3 | Крышка | |
| 14 | Ф***4 | Прокладка | |
| 15 | Ф***5 | Прокладка | |
| 16 | Ф***6 | Прокладка регулировочная | |
| 17 | Ф***1 | Прокладка регулировочная | |
| 18 | Ф***7 | Прокладка регулировочная | |
| 19 | Ф***1 | Прокладка регулировочная | |
| 20 | Ф***Б | Шестерня | |
| 21 | Ф***8 | Шестерня | |
| 22 | Щ***1 | Крышка | |
| 23 | Щ***2 | Вал | |
| 25 | С***8 | Болт | |
| 26 | С***2 | Болт | |
| 27 | 9***0 | Болт М6-6gх12.88.019 | |
| 29 | С***4 | Кольцо | |
| 30 | 9***3 | Кольцо | |
| 32 | 9***5 | Манжета | |
| 34 | 6***7 | Подшипник | |
| 35 | С***0 | Подшипник | |
| 36 | С***5 | Подшипник | |
| 38 | 6***5 | Шайба 6Т | |
| 39 | 6***0 | Шайба | |
| 40 | 9***3 | Шайба С 8.01.019 |
