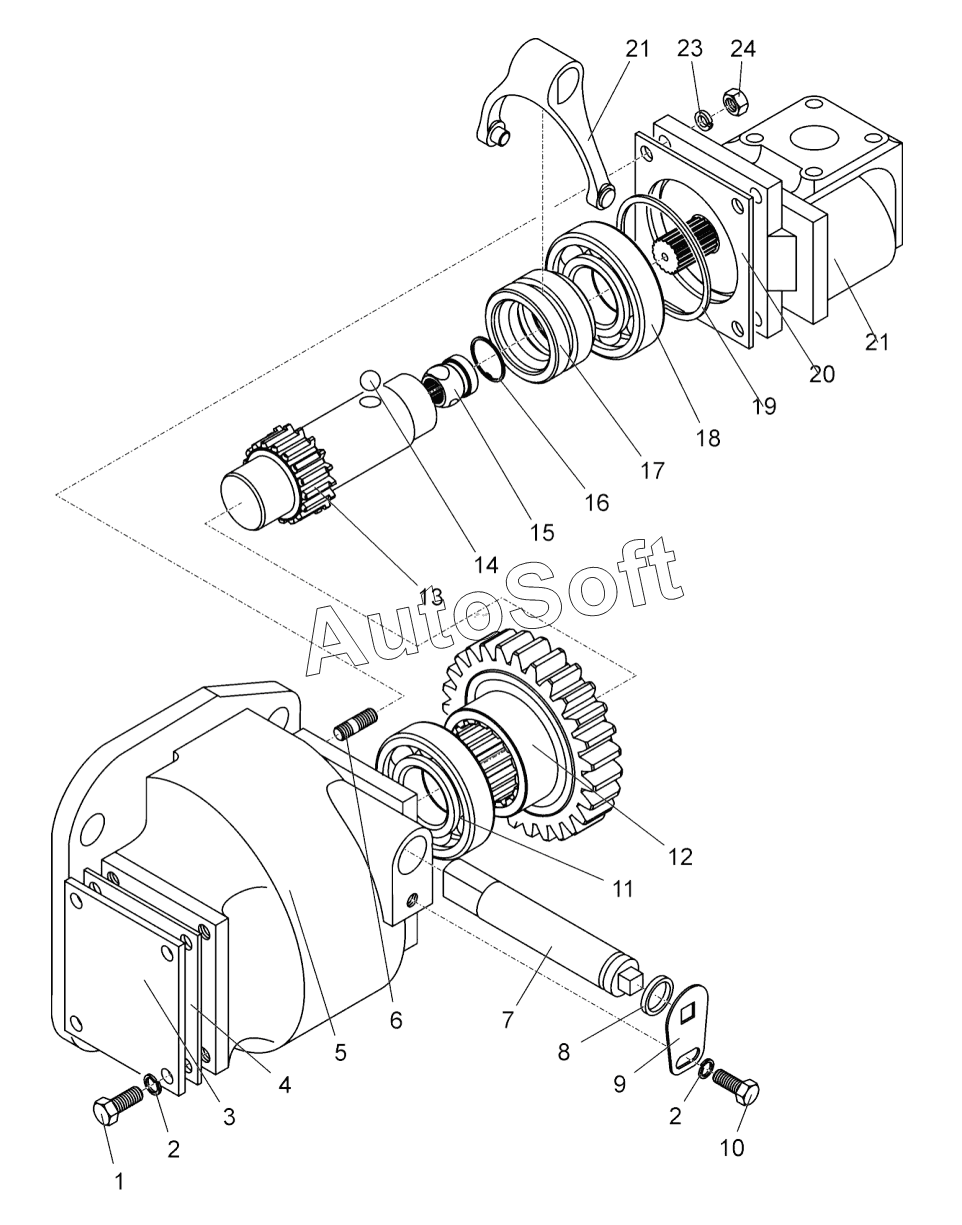

Каталог запасных частей к технике: МТЗ БЕЛАРУС 1502 (2017). Привод насоса. Вал
12
24
23
21
21
20
19
18
18
17
16
15
14
13
1502-4617110
11
10
9
8
7
6
5
4
3
2
2
1
1502-4617115СБ
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-4617110 | 1***0 | Привод насоса | |
| 1502-4617115СБ | 1***Б | Вал | |
| 1 | Б***9 | Болт | |
| 2 | 4***6 | Шайба 8Т | |
| 3 | 1***2 | Крышка привода | |
| 4 | 3***А | Прокладка | |
| 5 | 1***1 | Корпус | |
| 6 | Ш***9 | Шпилька М10-3р/6gх35.66.019 | |
| 7 | 1***8 | Ось | |
| 8 | К***4 | Кольцо 013-017-25-1-4 | |
| 9 | 1***9 | Пластина | |
| 10 | Б***9 | Болт | |
| 11 | П***1 | Подшипник | |
| 12 | 1***7 | Колесо зубчатое | |
| 13 | 1***Б | Вал | |
| 14 | Ш***0 | Шарик | |
| 15 | 1***4 | Втулка | |
| 16 | К***0 | Кольцо С40 | |
| 17 | 1***3 | Муфта | |
| 18 | П***А | Подшипник | |
| 18 | П***1 | Подшипник | |
| 19 | 1***1 | Кольцо | |
| 20 | 5***1 | Прокладка | |
| 21 | Н***4 | Насос шестеренный | |
| 22 | В***а | Вилка | |
| 23 | 4***7 | Шайба 10ОТ | |
| 24 | Г***9 | Гайка |
