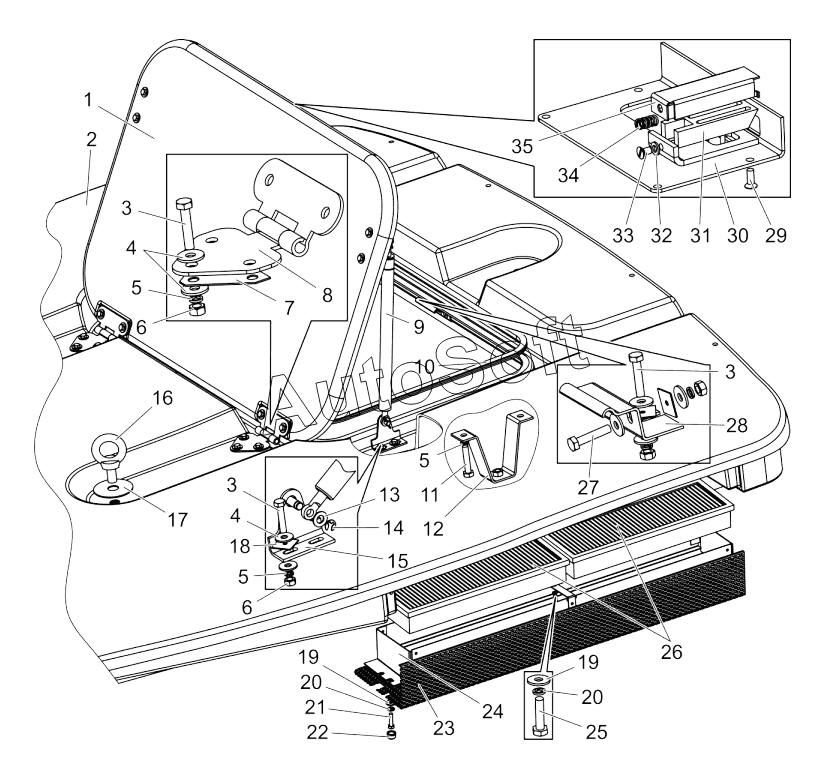

Каталог запасных частей к технике: МТЗ БЕЛАРУС 1502 (2017). Крыша. Установка фильтра. Панель
26
18
19
19
20
20
21
22
23
24
25
26
17
27
28
29
30
31
32
33
34
35
8
2522-8104010
822-6707060
1
2
3
3
3
4
4
5
5
5
6
6
7
2522П-6707025
9
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2522-8104010 | 2***0 | Установка фильтра | |
| 2522П-6707025 | 2***5 | Крыша | |
| 822-6707060 | 8***0 | Панель | |
| 1 | 2***0 | Люк | |
| 2 | 2***5 | Крыша | |
| 3 | Б***9 | Болт М6-6gх30.88.35.019 | |
| 4 | Ш***9 | Шайба | |
| 5 | 4***5 | Шайба 6Т | |
| 6 | Г***9 | Гайка | |
| 7 | 9***7 | Прокладка | |
| 8 | 8***0 | Петля | |
| 9 | D***6 | Пневмоподъемник | |
| 9 | P***A | Пневмоподъемник | |
| 10 | А***5 | Уплотнитель | |
| 11 | Б***9 | Болт | |
| 12 | 8***0 | Кронштейн | |
| 13 | Ш***9 | Шайба С.8.01.019 | |
| 14 | Ш***6 | Шайба 5.65Г.07.6 | |
| 15 | 8***5 | Кронштейн | |
| 16 | 2***3 | Рым-болт | |
| 17 | 2***1 | Шайба | |
| 18 | 9***6 | Прокладка | |
| 19 | Ш***9 | Шайба | |
| 20 | 4***5 | Шайба 6Т | |
| 21 | Б***9 | Болт | |
| 22 | А***7 | Колпачок | |
| 23 | 1***А | Решетка | |
| 24 | 1***0 | Рамка | |
| 25 | Б***9 | Болт М6-6gх30.88.35.019 | |
| 26 | В***2 | Элемент фильтрующий В 4702 | |
| 26 | В***2 | Элемент фильтрующий В 4702 | |
| 27 | Б***9 | Болт | |
| 28 | 8***1 | Кронштейн | |
| 29 | В***9 | Винт | |
| 30 | 8***5 | Панель | |
| 31 | 8***1 | Зацеп | |
| 32 | Ш***9 | Шайба С.6.01.019 | |
| 33 | В***9 | Винт В.М6-6gх10.58.019 | |
| 34 | 5***7 | Пружина | |
| 35 | 8***6 | Крышка |
