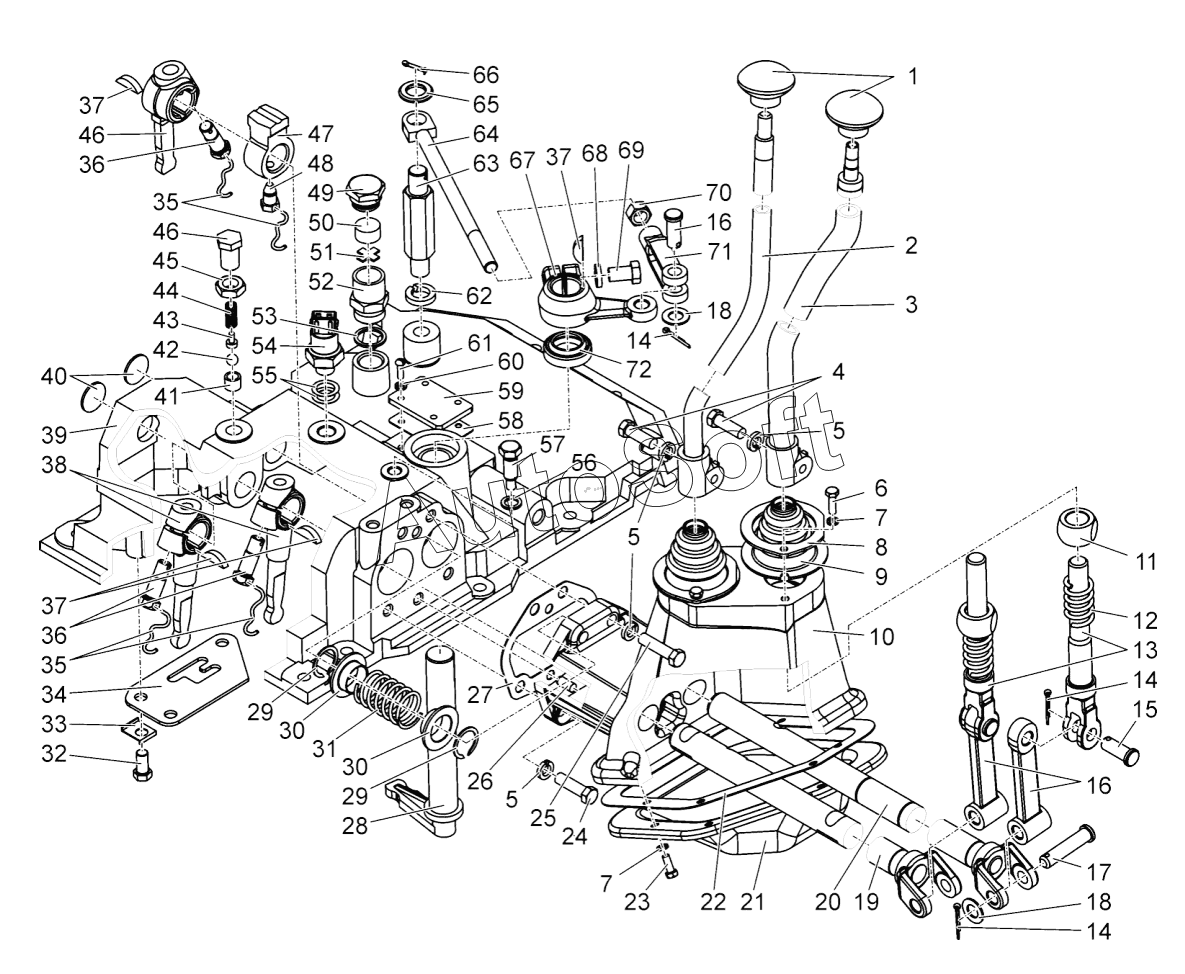

Каталог запасных частей к технике: МТЗ БЕЛАРУС 1502 (2017). Механизм управления. Рычаги КП. Сапун. Тяга
45
53
52
51
50
49
48
47
46
46
46
46
54
44
43
42
41
40
39
38
37
37
37
36
36
63
72
71
70
69
68
67
66
65
64
35
35
62
61
60
59
58
57
56
55
6
15
14
14
14
13
12
11
10
9
8
7
7
16
16
5
5
5
4
3
2
1
1502-1701010
85-1702270
1502-1702500
25
34
33
32
31
30
30
29
29
28
27
26
1502-1702010
24
23
22
21
20
19
18
18
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-1701010 | 1***0 | Тяга | |
| 1502-1702010 | 1***0 | Механизм управления | |
| 1502-1702500 | 1***0 | Рычаг КП | |
| 85-1702270 | 8***0 | Сапун | |
| 1 | 7***5 | Рукоятка | |
| 2 | 1***0 | Рычаг | |
| 3 | 1***0 | Рычаг | |
| 4 | Б***9 | Болт | |
| 5 | 4***7 | Шайба 10ОТ | |
| 6 | Б***9 | Болт | |
| 7 | 4***5 | Шайба 6Т | |
| 8 | 8***5 | Шайба | |
| 9 | 5***А | Чехол | |
| 10 | 8***А | Корпус | |
| 11 | 1***2 | Сфера | |
| 12 | 7***7 | Пружина | |
| 13 | 8***4 | Вилка | |
| 14 | Ш***9 | Шплинт | |
| 15 | 9***1 | Палец | |
| 16 | 8***3 | Рычаг | |
| 17 | 9***9 | Палец | |
| 18 | 8***4 | Шайба | |
| 19 | 8***0 | Вал | |
| 20 | 1***0 | Вал | |
| 21 | 8***7 | Крышка | |
| 22 | 8***8 | Прокладка | |
| 23 | Б***9 | Болт | |
| 24 | Б***9 | Болт | |
| 25 | Б***9 | Болт | |
| 26 | Ш***6 | Штифт 8х16 | |
| 27 | 8***6 | Прокладка | |
| 28 | 1***3 | Рычаг | |
| 29 | К***5 | Кольцо С25 | |
| 30 | 1***4 | Втулка | |
| 31 | 8***7 | Пружина | |
| 32 | Б***9 | Болт | |
| 33 | 8***3 | Шайба | |
| 34 | 1***2 | Кулиса | |
| 35 | 5***7 | Проволока | |
| 36 | 8***8 | Болт | |
| 37 | Ш***0 | Шпонка 6х10 | |
| 38 | 8***5 | Рычаг | |
| 39 | 1***Б | Крышка | |
| 40 | З***. | Заглушка | |
| 41 | 7***3 | Втулка | |
| 42 | Ш***0 | Шарик 10,0-60 | |
| 43 | 8***9 | Направляющая | |
| 44 | 5***А | Пружина фиксатора | |
| 45 | Г***9 | Гайка | |
| 46 | 1***5 | Рычаг | |
| 46 | 7***4 | Болт | |
| 47 | 1***4 | Втулка | |
| 48 | 2***1 | Болт | |
| 49 | 5***9 | Пробка сапуна | |
| 50 | 5***3 | Фильтр | |
| 51 | 5***2 | Шайба сапуна | |
| 52 | 8***2 | Корпус сапуна | |
| 53 | В***3 | Прокладка | |
| 54 | В***1 | Выключатель | |
| 55 | 5***8 | Прокладка | |
| 56 | 8***1 | Шайба | |
| 57 | 1***8 | Винт | |
| 58 | 2***9 | Прокладка | |
| 59 | 1***2 | Крышка | |
| 60 | 9***4 | Шайба | |
| 61 | В***9 | Винт | |
| 62 | 4***1 | Шайба 180Т ОСТ 37.00.115-70 | |
| 63 | 1***Б | Ось | |
| 64 | 1***5 | Тяга | |
| 65 | Ш***9 | Шайба С.16.01.019 | |
| 66 | Ш***9 | Шплинт | |
| 67 | 1***2 | Рычаг | |
| 68 | 4***8 | Шайба 12ОТ | |
| 69 | Б***9 | Болт | |
| 70 | Г***9 | Гайка | |
| 71 | 3***6 | Вилка | |
| 72 | М***1 | Манжета |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
