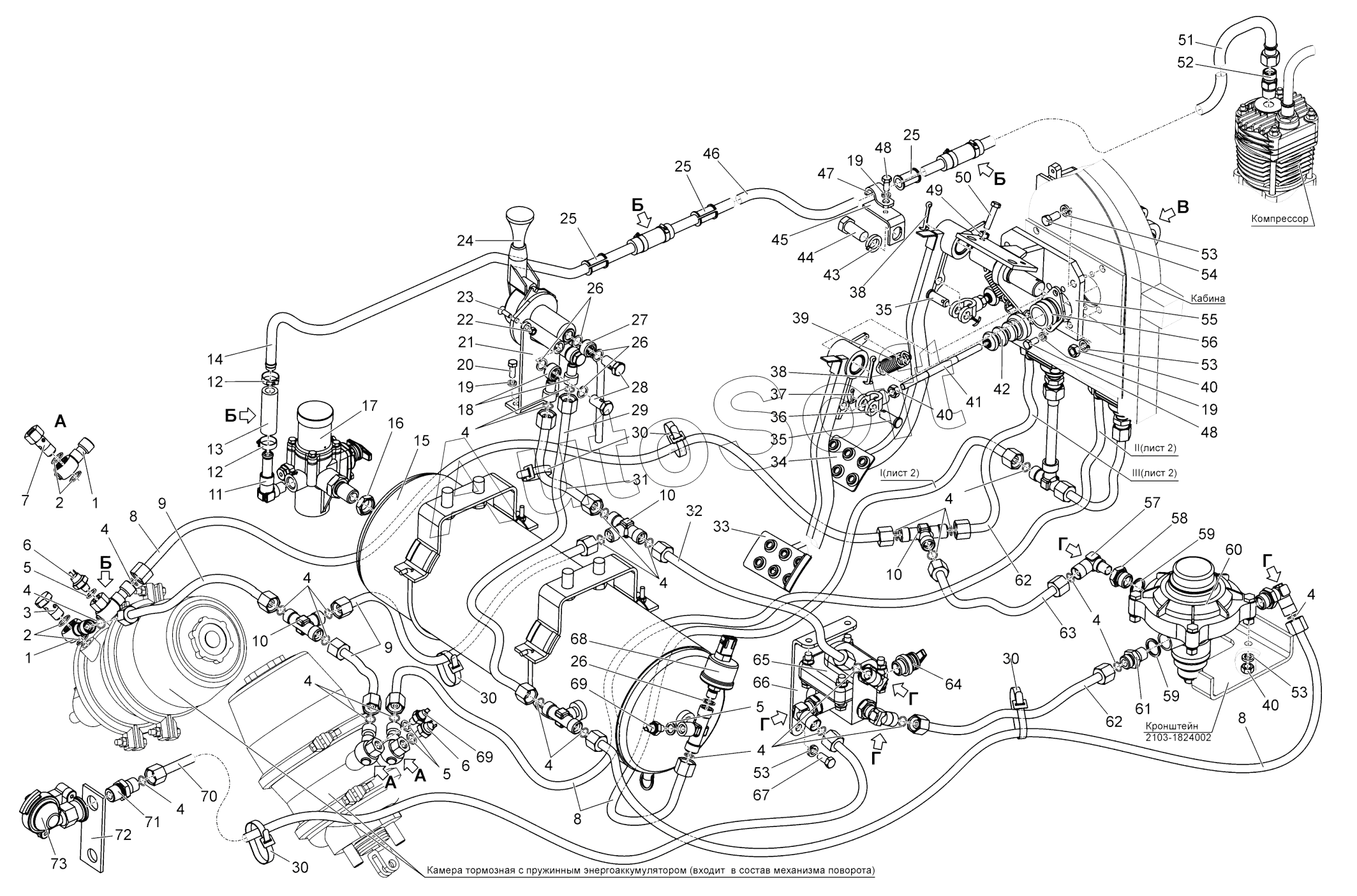

Каталог запасных частей к технике: МТЗ БЕЛАРУС 1502 (2017). Система управления тормозами
50
61
60
59
59
58
57
56
55
54
53
53
53
53
52
51
62
62
49
48
48
47
46
45
44
43
42
42
41
71
73
73
72
40
40
40
70
69
69
69
69
68
67
66
65
65
64
63
9
9
17
17
17
16
15
14
13
12
12
11
10
10
10
18
8
8
8
7
6
6
6
6
5
5
5
4
4
4
4
4
4
4
4
4
4
4
4
3
2
2
1
1
2102-3400030-01
29
39
38
38
37
36
35
35
34
33
32
31
30
30
30
30
2103-3500100
28
27
26
26
26
25
25
25
24
23
22
21
20
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2102-3400030-01 | 2***1 | Тяга | |
| 2103-3500100 | 2***0 | Система управления тормозами | |
| 1 | 1***0 | Угольник поворотный | |
| 2 | К***2 | Кольцо | |
| 3 | 3***7 | Болт зажимной | |
| 4 | К***4 | Кольцо 012-015-19-2-4 | |
| 5 | 8***1 | Шайба | |
| 6 | В***Т | Выключатель пневматический сигнала торможения | |
| 6 | М***Д | Выключатель пневматический сигнала торможения | |
| 7 | 1***8 | Болт | |
| 8 | 2***5 | Трубопровод | |
| 9 | 2***2 | Трубопровод | |
| 10 | 1***2 | Тройник | |
| 11 | 7***5 | Угольник | |
| 12 | Х***1 | Хомут16-27/971 | |
| 13 | 3***1 | Шланг | |
| 14 | 2***2 | Трубопровод | |
| 15 | 2***5 | Баллон | |
| 16 | 8***6 | Контргайка | |
| 17 | 1***0 | Регулятор давления | |
| 17 | 8***0 | Регулятор давления | |
| 17 | А***Б | Регулятор давления | |
| 18 | 1***0 | Угольник поворотный | |
| 19 | 4***6 | Шайба 8Т | |
| 20 | Б***9 | Болт | |
| 21 | 1***0 | Кронштейн | |
| 22 | Г***9 | Гайка | |
| 23 | В***9 | Винт | |
| 24 | 1***0 | Кран тормозной обратного действия с ручным управлением | |
| 25 | 7***7 | Втулка | |
| 26 | Д***А | Шайба | |
| 27 | 1***0 | Трубопровод | |
| 28 | Д***1 | Болт | |
| 29 | 1***2 | Трубопровод | |
| 30 | 8***1 | Манжета | |
| 31 | 2***3 | Трубопровод | |
| 32 | 1***0 | Трубопровод | |
| 33 | 9***0 | Педаль правая | |
| 34 | 9***0 | Педаль левая | |
| 35 | 4***1 | Палец | |
| 36 | 8***3 | Вилка | |
| 37 | Ш***9 | Шплинт | |
| 38 | Ш***9 | Шплинт | |
| 39 | 7***м | Пружина | |
| 40 | Г***9 | Гайка | |
| 41 | 2***9 | Тяга | |
| 42 | 1***9 | Чехол | |
| 42 | 5***9 | Чехол | |
| 43 | 4***0 | Шайба 16ОТ | |
| 44 | Б***9 | Болт | |
| 45 | 1***9 | Кронштейн | |
| 46 | 2***3 | Трубопровод | |
| 47 | 7***1 | Держатель | |
| 48 | Б***9 | Болт | |
| 49 | Г***9 | Гайка | |
| 50 | Б***9 | Болт | |
| 51 | 2***0 | Трубопровод | |
| 52 | 7***2 | Штуцер | |
| 53 | 4***7 | Шайба 10ОТ | |
| 54 | Б***9 | Болт | |
| 55 | 2***0 | Кронштейн | |
| 56 | 2***0 | Кронштейн | |
| 57 | 1***3 | Угольник | |
| 58 | М***2 | Переходник | |
| 59 | В***3 | Прокладка | |
| 60 | 1***0 | Кран управления тормозами прицепа | |
| 61 | 4***4 | Переходник | |
| 62 | 2***4 | Трубопровод | |
| 63 | 2***0 | Трубопровод | |
| 64 | 5***0 | Клапан контрольного выхода | |
| 65 | 1***0 | Клапан ускорительный | |
| 65 | 6***0 | Клапан ускорительный | |
| 66 | 1***Б | Кронштейн | |
| 67 | Б***9 | Болт | |
| 68 | Д***М | Датчик | |
| 69 | Д***В | Датчик аварийного давления воздуха | |
| 69 | М***0 | Датчик аварийного давления | |
| 70 | 1***7 | Трубопровод | |
| 71 | 1***2 | Штуцер | |
| 72 | 1***Б | Кронштейн | |
| 73 | 8***0 | Головка соединительная | |
| 73 | А***0 | Головка соединительная в сборе | |
| 74 | 2***4 | Ось | |
| 75 | 2***0 | Кронштейн | |
| 76 | 2***0 | Ось с рычагами | |
| 77 | 2***9 | Болт | |
| 78 | Ш***Г | Штифт | |
| 79 | 4***6 | Шплинт | |
| 80 | 2***3 | Шпонка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
