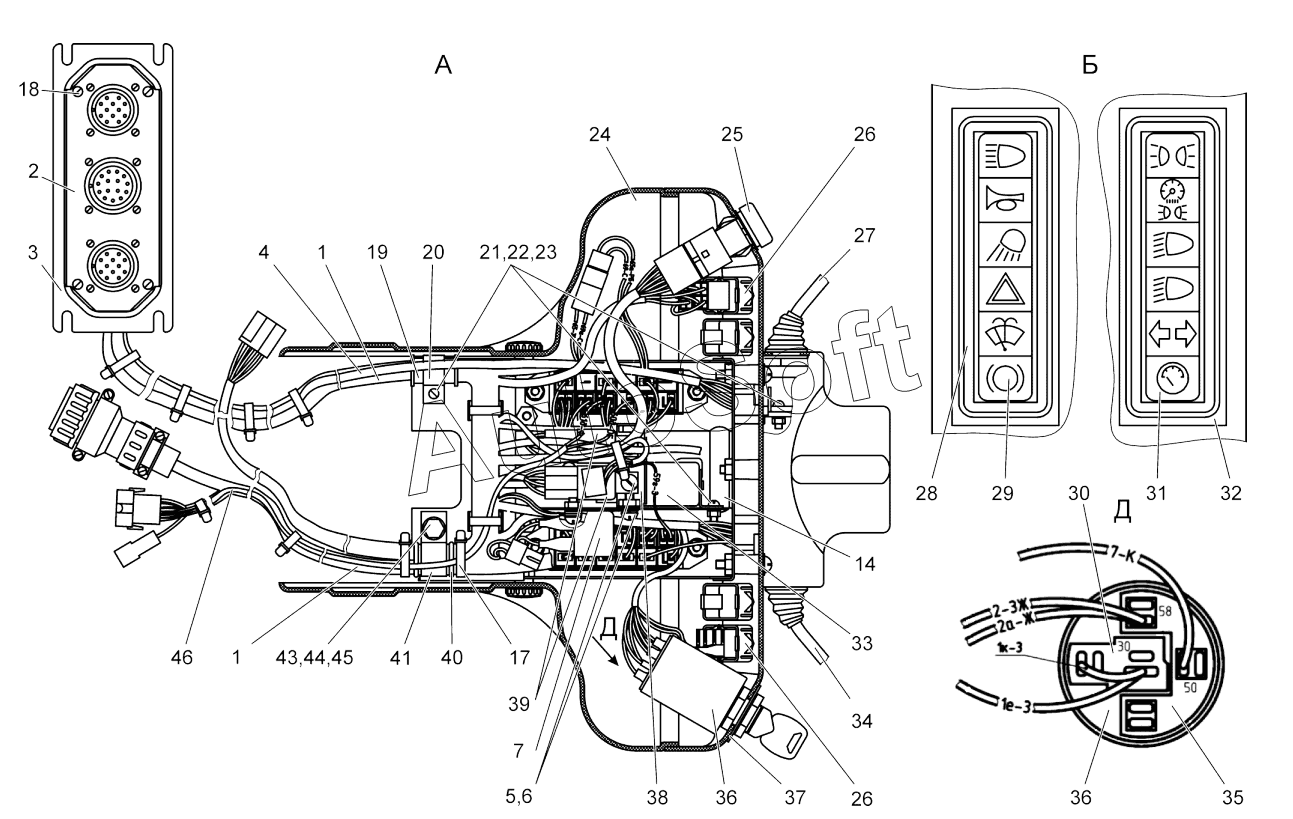

Каталог запасных частей к технике: МТЗ БЕЛАРУС 1502 (2017). Щиток приборов
39
46
45
44
43
41
40
39
39
38
37
36
36
35
34
33
33
17
14
18
7
6
5
4
3
2
1
1
25
33
32
31
30
29
28
27
26
26
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1502-3805110 | 1***0 | Щиток приборов | |
| 1 | 9***0 | Жгут | |
| 2 | 8***Б | Кронштейн | |
| 3 | 8***2 | Кронштейн | |
| 4 | Ж***Б | Жгут | |
| 5 | В***9 | Винт | |
| 6 | Ш***5 | Шайба 6Т ОСТ 37.001.115-75 | |
| 7 | 7***7 | Реле | |
| 8 | 8***1 | Боковина | |
| 9 | 8***5 | Винт | |
| 10 | 9***1 | Панель | |
| 11 | Б***9 | Болт | |
| 12 | Ш***9 | Шайба | |
| 13 | 8***Б | Чехол | |
| 14 | 8***0 | Основание | |
| 15 | В***9 | Винт | |
| 16 | Г***9 | Гайка | |
| 17 | 8***5 | Манжета | |
| 18 | Ш***9 | Шуруп 4х10.019 | |
| 19 | 7***7 | Втулка | |
| 20 | 8***3 | Скоба | |
| 21 | В***9 | Винт | |
| 22 | Г***9 | Гайка | |
| 23 | Ш***5 | Шайба | |
| 24 | 8***2 | Боковина | |
| 25 | 2***0 | Выключатель аварийный | |
| 25 | 2***5 | Выключатель аварийной сигнализации | |
| 26 | 5***5 | Рамка выключателя | |
| 27 | П***А | Переключатель стеклоочистителя | |
| 28 | Б***1 | Блок предохранителей | |
| 29 | 8***Б | Табличка | |
| 30 | 3***1 | Колодка 30-16-06570 | |
| 31 | 8***Б | Табличка | |
| 32 | Б***1 | Блок предохранителей | |
| 33 | 8***1 | Прерыватель указателей поворота | |
| 33 | Р***1 | Прерыватель указателей поворота | |
| 33 | Э***1 | Прерыватель указателей поворота | |
| 34 | П***А | Переключатель подрулевой | |
| 35 | 3***2 | Колодка 30-16-06571 | |
| 36 | 1***6 | Выключатель стартера | |
| 37 | 8***3 | Табличка | |
| 38 | 8***5 | Кронштейн | |
| 39 | 7***0 | Реле | |
| 39 | 9***0 | Реле | |
| 39 | Р***е | Реле | |
| 40 | П***4 | Уплотнитель | |
| 41 | 8***4 | Хомутик | |
| 43 | Б***9 | Болт | |
| 44 | Ш***9 | Шайба | |
| 45 | Ш***5 | Шайба 8Т ОСТ 37.001.115-75 | |
| 46 | 1***5 | Жгут 27 | |
| 47 | А***9 | Пульт управления | |
| 47 | К***П | Пульт управления | |
| 48 | Б***9 | Болт | |
| 49 | П***8 | Переключатель | |
| 49 | П***8 | Переключатель | |
| 50 | 8***7 | Заглушка | |
| 51 | А***3 | Индикатор комбинированный | |
| 51 | Б***5 | Индикатор комбинированный | |
| 52 | А***3 | Блок контрольных ламп | |
| 52 | Б***1 | Блок индикаторов | |
| 52 | Ш***9 | Шуруп 4х16.019 | |
| 53 | А***3 | Блок контрольных ламп | |
| 53 | Б***1 | Блок индикаторов | |
| 53 | Э***3 | Блок сигнализаторов | |
| 54 | П***9 | Переключатель | |
| 54 | П***9 | Переключатель | |
| 55 | К***2 | Блок | |
| 55 | К***1 | Комбинация приборов | |
| 55 | Т***8 | Комбинация приборов |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
