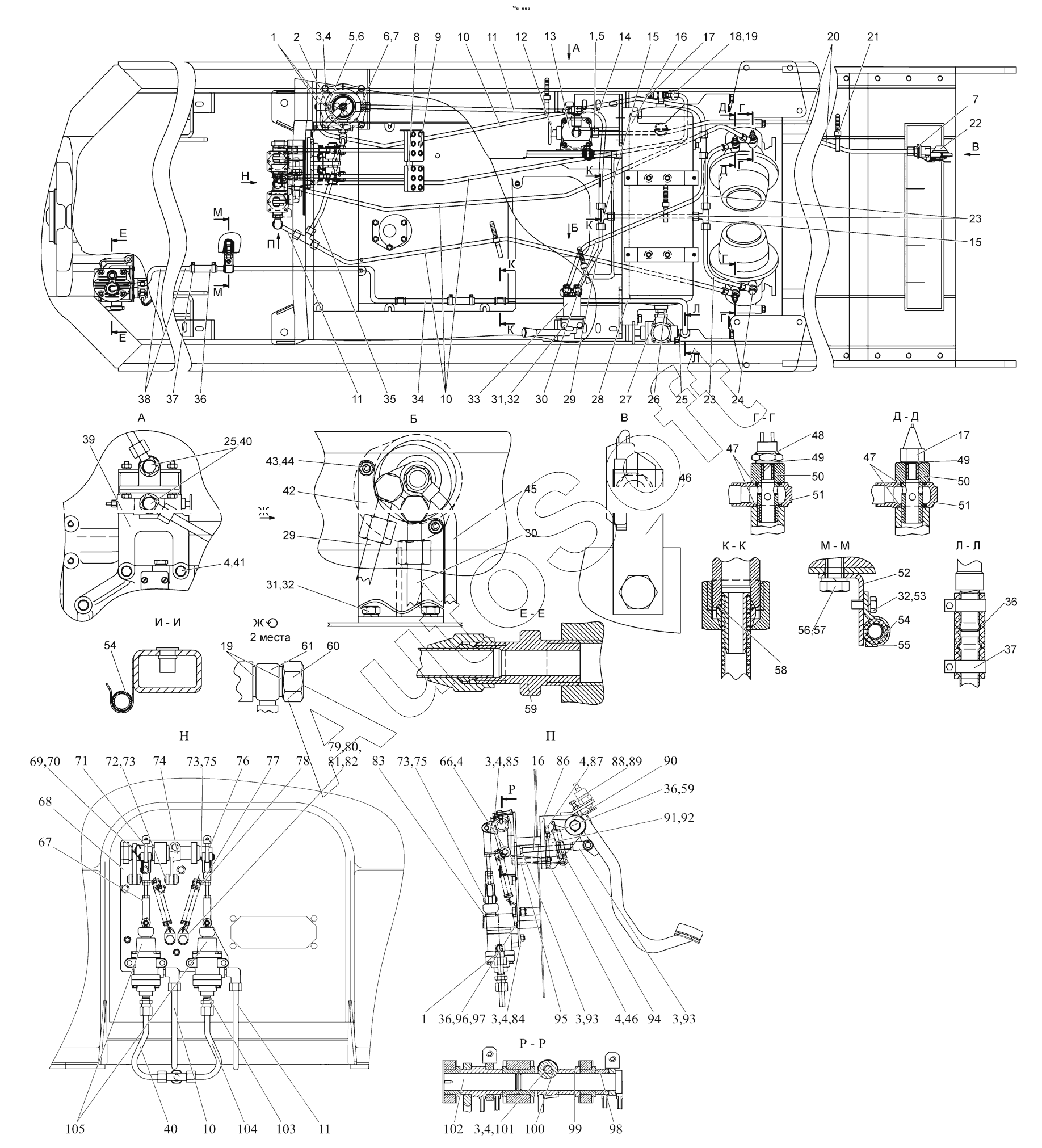

Каталог запасных частей к технике: МТЗ БЕЛАРУС 1502 (2015). Система управления тормозами
2103-3500100
1
1
1
2
3
3
3
3
3
3
4
4
4
4
4
4
4
4
5
5
6
6
7
7
8
9
10
10
10
11
11
11
12
13
13
14
15
15
16
16
17
17
17
17
18
19
19
20
21
22
23
23
24
25
25
26
27
27
27
28
29
29
30
30
31
31
32
32
32
33
34
35
36
36
36
36
37
37
38
39
40
40
41
42
43
44
45
46
46
47
47
48
48
49
49
50
50
51
51
52
53
54
54
55
56
57
58
59
59
60
61
66
67
68
69
70
71
72
73
73
73
74
75
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
93
94
95
96
97
98
99
100
101
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2103-3500100 | 2***0 | Система управления тормозами | |
| 1 | 1***3 | Угольник | |
| 2 | 1***0 | Кран управления тормозами прицепа | |
| 3 | Г***9 | Гайка М10-6H.6.019 | |
| 4 | 4***7 | Шайба 10ОТ | |
| 5 | М***2 | Переходник | |
| 6 | В***3 | Прокладка | |
| 7 | 4***4 | Переходник | |
| 8 | 9***0 | Педаль левая | |
| 9 | 9***0 | Педаль правая | |
| 10 | 2***5 | Трубопровод | |
| 11 | 2***4 | Трубопровод | |
| 12 | 5***0 | Клапан контрольного выхода | |
| 13 | 1***0 | Клапан ускорительный | |
| 13 | 6***0 | Клапан ускорительный | |
| 14 | 1***0 | Трубопровод | |
| 15 | 1***2 | Тройник | |
| 16 | 2***5 | Баллон | |
| 17 | Д***В | Датчик ДАДВ | |
| 17 | М***0 | Датчик аварийного давления | |
| 18 | Д***М | Датчик давления | |
| 19 | Д***А | Шайба | |
| 20 | 1***7 | Трубопровод | |
| 21 | 8***1 | Манжета | |
| 22 | 8***0 | Головка соединительная | |
| 23 | 2***2 | Трубопровод | |
| 24 | 3***7 | Болт зажимной | |
| 25 | 8***6 | Контргайка | |
| 26 | 7***5 | Угольник | |
| 27 | 1***0 | Регулятор давления | |
| 27 | 8***0 | Регулятор давления | |
| 27 | А***Б | Регулятор давления | |
| 28 | 2***2 | Трубопровод | |
| 29 | 2***3 | Трубопровод | |
| 30 | 1***2 | Трубопровод | |
| 31 | Б***9 | Болт | |
| 32 | 4***6 | Шайба 8Т | |
| 33 | 1***0 | Кран тормозной обратного действия с ручным управлением | |
| 34 | 2***3 | Трубопровод | |
| 35 | 2***0 | Трубопровод | |
| 36 | 3***1 | Шланг | |
| 37 | N***1 | Хомут с червячной резьбой 16-27 | |
| 38 | 2***0 | Трубопровод | |
| 39 | 1***Б | Кронштейн | |
| 40 | 1***0 | Угольник | |
| 41 | Б***9 | Болт | |
| 42 | 1***0 | Кронштейн | |
| 43 | В***9 | Винт BM6-6gx 16.58.019 | |
| 44 | Г***9 | Гайка М6.6H.6.019 | |
| 45 | 1***0 | Трубопровод | |
| 46 | 1***Б | Кронштейн | |
| 47 | К***2 | Кольцо | |
| 48 | В***Т | Выключатель пневматический сигнала торможения | |
| 48 | М***Д | Выключатель пневматический сигнала торможения | |
| 49 | 8***1 | Шайба | |
| 50 | 1***8 | Болт | |
| 51 | 1***0 | Угольник поворотный | |
| 52 | 1***9 | Кронштейн | |
| 53 | Б***9 | Болт | |
| 54 | 7***7 | Втулка | |
| 55 | 7***1 | Держатель | |
| 56 | Б***9 | Болт | |
| 57 | 4***0 | Шайба 16ОТ | |
| 58 | К***4 | Кольцо 012-015-19-2-4 | |
| 59 | 7***2 | Штуцер | |
| 60 | Д***1 | Болт | |
| 61 | 1***0 | Угольник поворотный | |
| 62 | 2***1 | Тяга | |
| 63 | 2***0 | Кронштейн | |
| 64 | Ш***Г | Штифт | |
| 65 | 4***6 | Шплинт | |
| 66 | 2***0 | Ось с рычагами | |
| 67 | 4***1 | Палец | |
| 68 | Ш***9 | Шплинт 3.2x18.019 | |
| 69 | 2***1 | Рычаг | |
| 70 | 4***7 | Палец | |
| 71 | 2***0 | Ось с рычагом | |
| 72 | 2***4 | Платик | |
| 73 | 2***7 | Пружина | |
| 74 | 8***6 | Ушко | |
| 75 | Б***9 | Болт М12-6gx25.88.35.019 | |
| 76 | Г***9 | Гайка | |
| 77 | 4***8 | Шайба 12ОТ | |
| 78 | 2***8 | Чехол | |
| 79 | Б***9 | Болт М10-6gх85.88.35.019 | |
| 80 | 2***9 | Болт | |
| 81 | 2***Б | Кронштейн | |
| 82 | Б***9 | Болт | |
| 83 | Б***9 | Болт | |
| 84 | Г***9 | Гайка М8-6H.6.019 | |
| 85 | Ш***9 | Шплинт | |
| 86 | 1***9 | Чехол | |
| 87 | 2***0 | Кронштейн | |
| 88 | 8***3 | Вилка | |
| 89 | 7***м | Пружина | |
| 90 | 2***2 | Втулка | |
| 91 | Б***9 | Болт M10-6gx75.88.35.019 | |
| 92 | Б***9 | Болт | |
| 93 | 3***7 | Бонка | |
| 94 | 2***6 | Втулка | |
| 95 | 2***6 | Втулка | |
| 96 | 2***3 | Шпонка | |
| 97 | Б***9 | Болт | |
| 98 | 2***4 | Ось | |
| 99 | 2***7 | Переходник | |
| 100 | 2***0 | Трубопровод | |
| 101 | А***2 | Кран тормозной |
