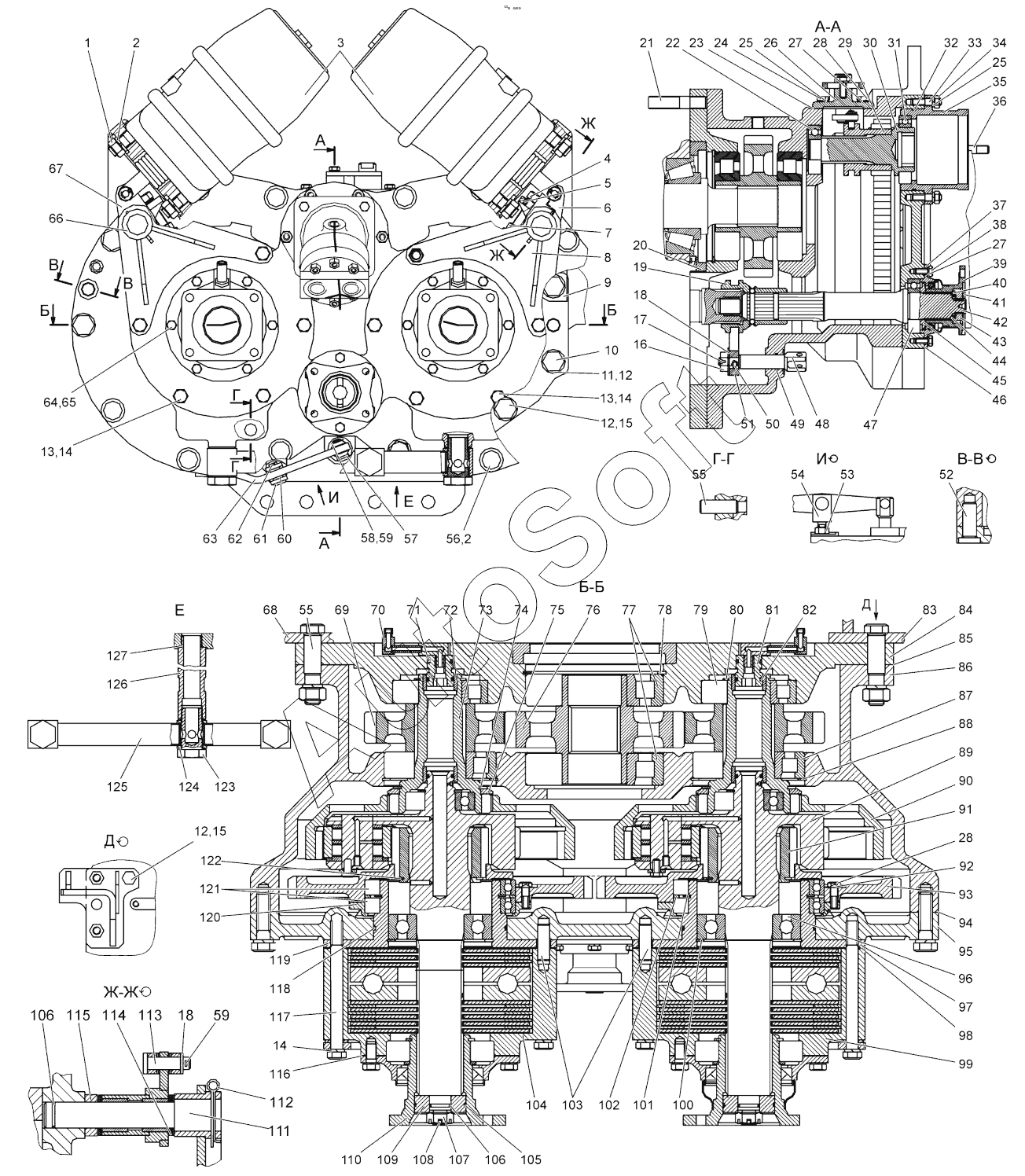

Каталог запасных частей к технике: МТЗ БЕЛАРУС 1502 (2015). Механизм поворота
2103-3600050-А
2103-3600050-А
1
2
2
3
4
5
6
7
8
9
10
10
11
12
12
12
13
13
14
14
14
15
15
16
17
18
18
19
20
21
22
23
24
25
25
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
55
56
57
58
59
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
126
127
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2103-3600050-А | 2***А | Механизм поворота | |
| 1 | Г***0 | Гайка | |
| 2 | 4***0 | Шайба 16ОТ | |
| 3 | 2***1 | Камера тормозная | |
| 4 | 2***9 | Болт | |
| 5 | 7***8 | Шайба | |
| 6 | 1***1 | Рычаг | |
| 7 | Г***9 | Гайка М12x1.25-6Н.04.019 | |
| 8 | 2***0 | Опора правая | |
| 9 | 2***0 | Кронштейн | |
| 10 | 1***9 | Болт | |
| 10 | 1***А | Болт | |
| 11 | Г***9 | Гайка М18-6Н.6.019 | |
| 12 | 4***1 | Шайба 180Т ОСТ 37.00.115-70 | |
| 13 | 1***9 | Болт | |
| 14 | 4***9 | Шайба 14 ОТ | |
| 15 | Б***9 | Болт М18-6gx40.88.35.019 | |
| 16 | Г***9 | Гайка М12-1,25-6Н.04.019 | |
| 17 | Ш***9 | Шплинт | |
| 18 | Ш***9 | Шайба | |
| 19 | 1***0 | Муфта переключения | |
| 20 | 1***7 | Муфта переключения Кольцо | |
| 21 | 1***6 | Шпилька | |
| 22 | П***А | Подшипник | |
| 23 | 1***4 | Прокладка | |
| 24 | Б***9 | Болты М10-6gx25.88.35.019 | |
| 25 | 4***7 | Шайба 10ОТ | |
| 26 | 2***0 | Механизм отключения гидромотора | |
| 27 | 4***6 | Шайба 8Т | |
| 28 | Б***9 | Болт М8-6gx25.88.35.019 | |
| 29 | 1***6 | Шестерня | |
| 30 | 1***4 | Вал | |
| 31 | П***3 | Подшипник | |
| 32 | К***2 | Кольцо 115-120-30-2-2 | |
| 33 | Ш***9 | Шпилька М10 3р/6д x25.66.019 | |
| 34 | Г***9 | Гайка | |
| 35 | 2***1 | Стакан | |
| 36 | 2***7 | Шпилька | |
| 37 | 1***0 | Крышка | |
| 38 | Б***9 | Болт | |
| 39 | 2***0 | Полумуфта | |
| 40 | 1***1 | Шайба | |
| 41 | 3***7 | Пластина замковая | |
| 42 | 1***7 | Вал | |
| 43 | 3***6 | Гайка | |
| 44 | К***2 | Кольцо | |
| 45 | 1***9 | Маслоотражатель | |
| 46 | 1***3 | Прокладка | |
| 47 | П***А | Подшипник | |
| 48 | 1***3 | Шток | |
| 49 | К***4 | Кольцо 020-025-30-1-4 | |
| 50 | 1***4 | Штифт | |
| 51 | 1***2 | Вилка | |
| 52 | 7***5 | Штифт | |
| 53 | Г***9 | Гайка | |
| 54 | 1***8 | Вилка | |
| 55 | 5***7 | Штифт | |
| 56 | Б***9 | Болт М16-6gx60.88.35.019 | |
| 57 | 4***7 | Палец | |
| 58 | Ш***9 | Шайба | |
| 59 | Ш***9 | Шплинт | |
| 60 | 1***9 | Кольцо | |
| 61 | 4***1 | Палец | |
| 62 | Ш***9 | Шплинт | |
| 63 | 1***1 | Рычаг | |
| 64 | Б***9 | Болт М12-6gx25.88.35.019 | |
| 65 | 4***8 | Шайба 12ОТ | |
| 66 | 2***0 | Опора левая | |
| 67 | 1***0 | Рычаг | |
| 68 | 2***2 | Кронштейн задний | |
| 69 | 2***3 | Шестерня | |
| 70 | 2***0 | Переходник | |
| 71 | К***4 | Кольцо 025-030-30-1-4 | |
| 72 | 1***3 | Втулка | |
| 73 | 1***1 | Вал | |
| 74 | К***0 | Кольцо С100 | |
| 75 | 1***2 | Шайба упорная | |
| 76 | 2***2 | Шестерня | |
| 77 | П***М | Подшипник | |
| 78 | К***0 | Кольцо С160 | |
| 79 | П***0 | Подшипник | |
| 80 | К***0 | Кольцо | |
| 81 | 1***9 | Втулка | |
| 82 | 1***4 | Кольцо уплотнительное | |
| 83 | 2***1 | Кронштейн задний | |
| 84 | 1***2 | Основание | |
| 85 | 1***1 | Прокладка | |
| 86 | 1***1 | Корпус | |
| 87 | П***1 | Подшипник | |
| 88 | К***0 | Кольцо | |
| 89 | 2***0 | Водило | |
| 90 | 1***8 | Шестерня эпициклическая | |
| 91 | 1***7 | Шестерня солнечная | |
| 92 | 1***9 | Шайба | |
| 93 | 1***9 | Шестерня ведомая | |
| 94 | 1***2 | Прокладка | |
| 95 | 2***Б | Крышка | |
| 96 | П***М | Подшипник | |
| 97 | 2***6 | Крышка | |
| 98 | 2***2 | Прокладка | |
| 99 | 2***1 | Тормоз | |
| 100 | К***0 | Кольцо С120 | |
| 101 | 1***6 | Кольцо пружинное | |
| 102 | 1***8 | Кольцо | |
| 103 | 5***2 | Штифт | |
| 104 | 2***0 | Тормоз | |
| 105 | К***4 | Кольцо 055-060-30-2-4 | |
| 106 | К***2 | Кольцо 021-025-25-2-2 | |
| 107 | 7***2 | Гайка | |
| 108 | Ш***9 | Шплинт 4x32.019 | |
| 109 | 2***1 | Кольцо | |
| 110 | 2***0 | Полумуфта | |
| 111 | 2***7 | Ось | |
| 112 | Ш***9 | Шплинт 5x50.019 | |
| 113 | М***6 | Ось | |
| 114 | 3***3 | Шайба | |
| 115 | 2***9 | Втулка | |
| 116 | 2***3 | Прокладка | |
| 117 | 2***4 | Болт | |
| 118 | К***4 | Кольцо 150-155-36-1-4 | |
| 119 | 2***1 | Крышка | |
| 120 | 1***8 | Кольцо | |
| 121 | 6***Л | Подшипники | |
| 122 | 1***9 | Кольцо пружинное | |
| 123 | 2***1 | Болт | |
| 124 | 2***3 | Кольцо уплотнительное | |
| 125 | 2***5 | Тройник | |
| 126 | 2***2 | Труба заборная | |
| 127 | К***2 | Кольцо 027-031-25-2-2 |
