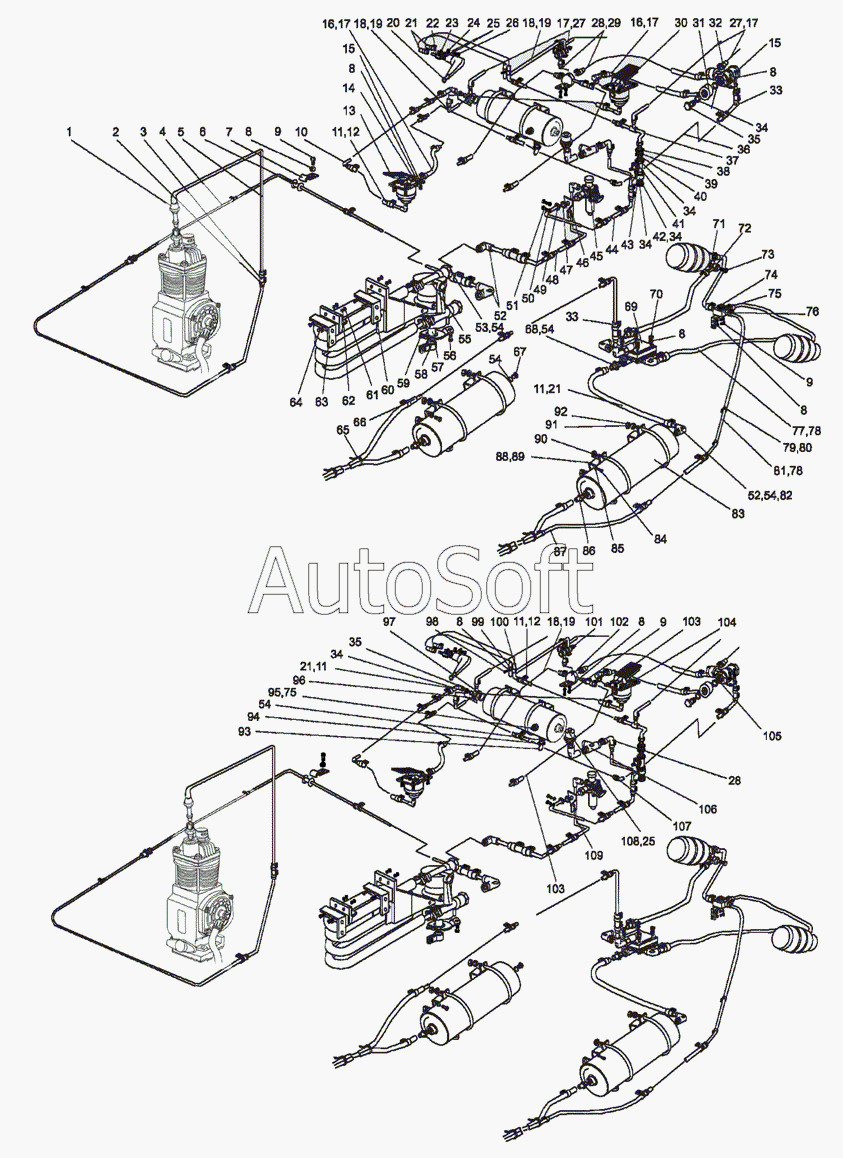

Каталог запасных частей к технике: МТЗ МЛПТ-354М (2008). Система управления тормозами
354М1-3500010
1
2
3
4
5
6
7
8
8
8
8
8
8
8
9
9
9
10
11
11
11
11
12
12
13
14
15
15
16
16
17
17
17
17
18
18
18
19
19
19
20
20
21
21
21
22
23
24
25
25
26
27
27
28
28
29
30
31
32
33
33
34
34
34
34
34
35
35
36
37
38
39
40
41
42
43
44
45
45
45
46
47
48
49
50
51
52
52
53
54
54
54
54
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
69
70
71
72
73
74
74
75
75
76
77
78
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
100
101
101
102
103
103
104
105
106
107
108
109
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 354М1-3500010 | 3***0 | Система управления тормозами | |
| 1 | Н***2 | Штуцер | |
| 2 | Х***1 | Хомут | |
| 3 | 3***9 | Шланг | |
| 4 | М***0 | Трубопровод | |
| 5 | М***0 | Трубопровод | |
| 6 | 7***7 | Втулка | |
| 7 | 7***1 | Держатель | |
| 8 | 4***6 | Шайба 8Т | |
| 9 | М***9 | Болт | |
| 10 | М***9 | Трубка | |
| 11 | 3***2 | Оболочка | |
| 12 | 3***2 | Шланг | |
| 13 | 3***0 | Кран тормозной | |
| 14 | С***9 | Шайба | |
| 15 | М***9 | Болт | |
| 16 | 3***6 | Шланг | |
| 17 | 3***5 | Оболочка | |
| 18 | 3***4 | Оболочка | |
| 19 | 3***5 | Шланг | |
| 20 | 1***0 | Кран тормозной обратного действия с ручным управлением | |
| 20 | 6***0 | Кран тормозной с ручным управлением | |
| 21 | 3***3 | Шланг | |
| 22 | 3***1 | Штуцер | |
| 23 | 3***0 | Штуцер | |
| 24 | М***9 | Гайка | |
| 25 | А***2 | Прокладка | |
| 26 | B***9 | Винт | |
| 27 | М***4 | Шланг | |
| 28 | 3***Б | Шланг | |
| 29 | 3***Б | Оболочка | |
| 30 | П***8 | Пробка | |
| 31 | 3***Б | Угольник поворотный | |
| 32 | 6***0 | Клапан двухмагистральный | |
| 33 | 7***3 | Шланг | |
| 34 | 0***2 | Кольцо | |
| 35 | 3***Б | Болт зажимной | |
| 36 | М***0 | Трубопровод | |
| 37 | М***А | Трубопровод | |
| 38 | М***1 | Штуцер | |
| 39 | 3***Б | Шайба | |
| 40 | М***9 | Гайка | |
| 41 | 1***0 | Клапан защитный одинарный | |
| 42 | М***5 | Угольник поворотный | |
| 43 | 3***Б | Болт зажимной | |
| 44 | М***А | Трубопровод | |
| 45 | 2***0 | Регулятор давления | |
| 45 | 8***0 | Регулятор давления | |
| 45 | А***Б | Регулятор давления | |
| 46 | М***8 | Кронштейн | |
| 47 | M***9 | Гайка | |
| 48 | М***Б | Трубопровод | |
| 49 | М***2 | Штуцер | |
| 50 | 4***8 | Шайба 12ОТ | |
| 51 | M***9 | Болт | |
| 52 | 7***5 | Угольник | |
| 53 | М***2 | Переходник | |
| 54 | В***3 | Прокладка | |
| 55 | 1***1 | Водоотделитель | |
| 56 | M***9 | Болт | |
| 57 | 3***3 | Шланг | |
| 58 | Х***6 | Хомут | |
| 59 | 3***0 | Воронка | |
| 60 | М***5 | Кронштейн | |
| 61 | М***9 | Гайка | |
| 62 | 4***7 | Шайба 10ОТ | |
| 63 | 3***Б | Кронштейн | |
| 64 | M***9 | Болт | |
| 65 | 8***1 | Манжета | |
| 66 | 3***1 | Трубка | |
| 67 | М***3 | Пробка | |
| 68 | 5***0 | Штуцер | |
| 69 | 1***0 | Клапан ускорительный | |
| 69 | 6***0 | Кран тормозной с ручным управлением | |
| 70 | М***9 | Гайка | |
| 71 | 0***2 | Кольцо | |
| 72 | 3***Б | Угольник поворотный | |
| 73 | 3***7 | Болт зажимной | |
| 74 | В***Т | Выключатель пневматический сигнала торможения | |
| 74 | М***Д | Выключатель пневматический сигнала торможения | |
| 75 | А***2 | Прокладка | |
| 76 | 3***5 | Тройник | |
| 77 | 3***4 | Шланг | |
| 78 | 3***3 | Оболочка | |
| 79 | 5***4 | Хомутик | |
| 80 | 5***2 | Прокладка резиновая с буртиком | |
| 81 | 3***4 | Шланг | |
| 82 | М***2 | Переходник | |
| 83 | 8***0 | Баллон | |
| 84 | M***9 | Болт | |
| 85 | 4***0 | Шайба 16ОТ | |
| 86 | 3***5 | Штуцер | |
| 87 | 3***1 | Трубка | |
| 88 | В***А | Кронштейн | |
| 89 | П***1 | Уплотнитель | |
| 90 | В***2 | Хомут | |
| 91 | М***9 | Гайка | |
| 92 | 4***5 | Шайба 6Т | |
| 93 | Н***6 | Кольцо | |
| 94 | 8***0 | Клапан в сборе | |
| 95 | М***8 | Штуцер | |
| 96 | 3***5 | Распределитель | |
| 97 | 0***2 | Кольцо | |
| 98 | M***9 | Болт | |
| 99 | 7***4 | Планка | |
| 100 | 7***6 | Планка | |
| 101 | Д***В | Датчик аварийного давления воздуха | |
| 101 | М***0 | Датчик аварийного давления | |
| 102 | 3***Б | Распределитель | |
| 103 | 3***0 | Кран тормозной | |
| 104 | 3***5 | Шланг | |
| 105 | 3***Б | Угольник поворотный | |
| 106 | 8***5 | Тройник | |
| 107 | М***0 | Трубопровод | |
| 108 | Д***М | Датчик | |
| 109 | М***Б | Трубопровод |
