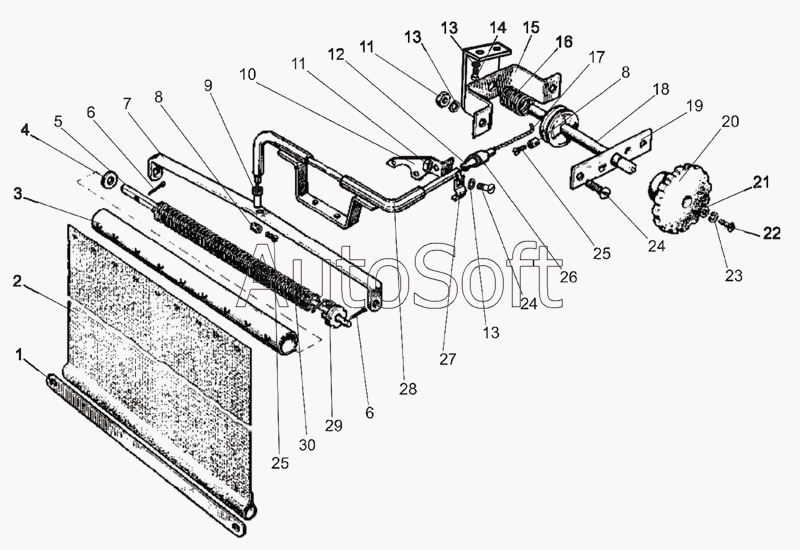

Каталог запасных частей к технике: МТЗ МЛПТ-354М (2008). Управление шторкой, шторка
15
30
29
28
27
26
25
25
24
24
23
22
21
20
19
18
17
16
МЛ127-1310010
14
13
13
13
12
11
11
10
9
8
8
7
6
6
5
4
3
2
1
70-1310010-А
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 70-1310010-А | 7***А | Шторка | |
| МЛ127-1310010 | М***0 | Управление шторкой | |
| 1 | 7***6 | Планка | |
| 2 | А***1 | Шторка | |
| 3 | А***5 | Барабан | |
| 4 | С***9 | Шайба | |
| 5 | А***4 | Стержень | |
| 6 | 2***9 | Шплинт | |
| 7 | 7***А | Планка | |
| 8 | 7***1 | Фиксатор | |
| 9 | 3***2 | Болт | |
| 10 | 8***1 | Кронштейн | |
| 11 | М***9 | Гайка | |
| 12 | 7***7 | Оболочка троса | |
| 13 | 4***5 | Шайба 6Т | |
| 14 | M***9 | Болт | |
| 15 | 8***0 | Кронштейн | |
| 16 | А***3 | Пружина | |
| 17 | 7***А | Шнур | |
| 18 | 7***0 | Барабан | |
| 19 | 7***2 | Планка | |
| 20 | 7***А | Рукоятка | |
| 21 | С***9 | Шайба | |
| 22 | B***9 | Винт | |
| 23 | 4***4 | Шайба 5Т | |
| 24 | B***9 | Винт | |
| 25 | B***9 | Винт | |
| 26 | 3***3 | Втулка | |
| 27 | 7***6 | Хомут | |
| 28 | 8***0 | Кронштейн | |
| 29 | А***1 | Наконечник | |
| 30 | А***5 | Пружина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
