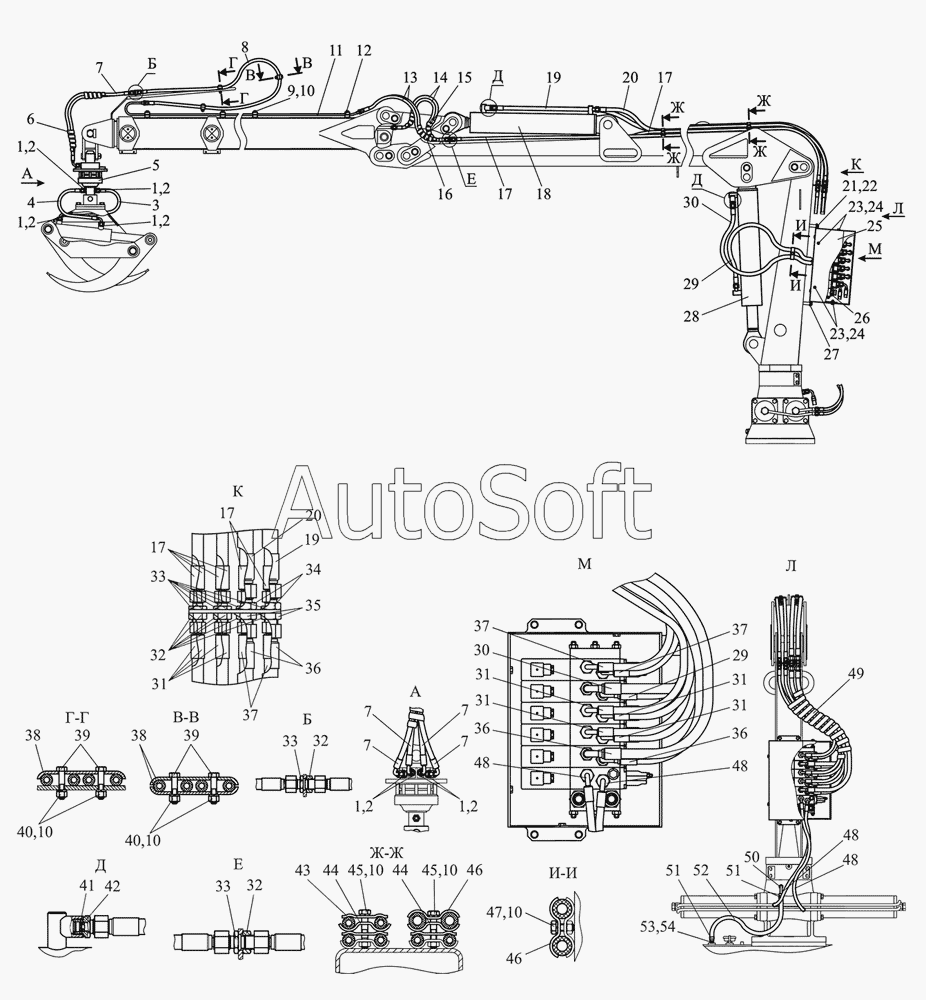

Каталог запасных частей к технике: МТЗ МР-40-01 (2010). Гидрооборудование манипулятора
41
28
29
29
30
30
31
31
31
31
31
32
32
32
33
33
33
34
35
36
36
36
37
37
37
38
38
39
39
40
40
27
42
43
44
44
45
45
46
46
47
48
48
48
48
49
50
51
51
52
53
54
14
1
1
1
1
1
1
2
2
2
2
2
2
3
4
5
6
7
7
7
7
7
8
9
10
10
10
10
10
10
11
12
13
ГМ42Т-4500050
15
16
17
17
17
17
18
19
19
20
20
21
22
23
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ГМ42Т-4500050 | Г***0 | Гидрооборудование манипулятора | |
| 1 | Г***2 | Штуцер | |
| 2 | Ф***4 | Шайба | |
| 3 | Г***1 | Рукав высокого давления | |
| 4 | Г***0 | Рукав высокого давления | |
| 5 | М***0 | Ротатор | |
| 6 | S***0 | Оплетка | |
| 7 | Г***0 | Рукав высокого давления | |
| 8 | Г***2 | Рукав высокого давления | |
| 9 | М***9 | Болт | |
| 10 | 4***6 | Шайба 8Т | |
| 11 | Г***0 | Трубопровод | |
| 12 | Г***1 | Колодка | |
| 13 | Г***3 | Рукав высокого давления | |
| 14 | Г***5 | Рукав высокого давления | |
| 15 | S***0 | Оплетка | |
| 16 | S***0 | Оплетка | |
| 17 | Г***1 | Рукав высокого давления | |
| 18 | Г***1 | Гидроцилиндр | |
| 19 | Г***0 | Рукав высокого давления | |
| 20 | Г***0 | Рукав высокого давления | |
| 21 | М***9 | Болт | |
| 22 | 4***7 | Шайба 10ОТ | |
| 23 | М***9 | Болт | |
| 24 | 4***5 | Шайба 6Т | |
| 25 | Г***0 | Кожух | |
| 26 | Г***5 | Распределитель | |
| 27 | Г***0 | Кронштейн | |
| 28 | Г***1 | Гидроцилиндр | |
| 29 | Г***1 | Рукав высокого давления | |
| 30 | Г***2 | Рукав высокого давления | |
| 31 | Г***1 | Рукав высокого давления | |
| 32 | Г***8 | Гайка | |
| 33 | Г***8 | Штуцер | |
| 34 | Г***9 | Штуцер | |
| 35 | Г***1 | Гайка | |
| 36 | Г***0 | Рукав высокого давления | |
| 37 | Г***0 | Рукав высокого давления | |
| 38 | Г***6 | Скоба | |
| 39 | М***9 | Болт | |
| 40 | М***9 | Гайка | |
| 41 | 0***2 | Кольцо | |
| 42 | У***5 | Штуцер с дросселем | |
| 43 | 7***6 | Планка | |
| 44 | Г***0 | Кронштейн | |
| 45 | М***9 | Болт ГОСТ 7796-70 | |
| 46 | Д***4 | Скоба | |
| 47 | М***9 | Болт | |
| 48 | Г***2 | Рукав высокого давления | |
| 49 | S***0 | Оплетка | |
| 50 | Г***0 | Трубопровод | |
| 51 | 1***1 | Хомут NORМА ТОRRО | |
| 52 | Г***2 | Рукав | |
| 53 | Г***2 | Переходник | |
| 54 | 0***2 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
