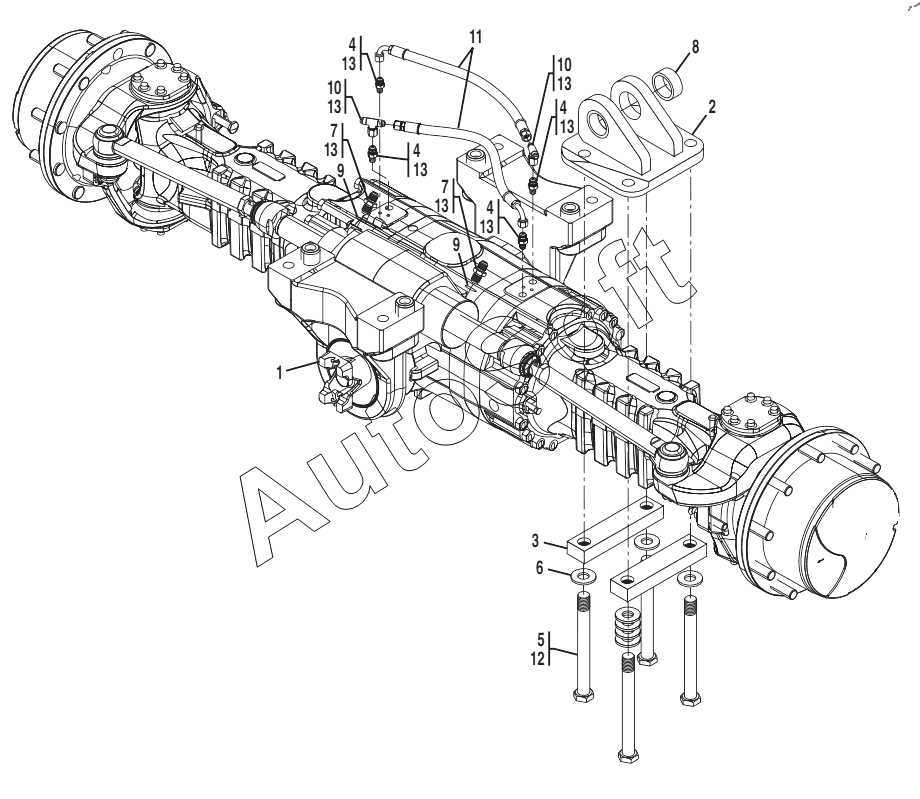

Каталог запасных частей к технике: JLG G9-43A (2014). Front Axle Assembly
1
2
3
4
4
4
4
5
6
7
7
7
7
7
7
8
9
9
10
10
10
10
11
11
12
13
13
13
13
13
13
13
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1001097463 | 1***3 | FRONT AXLE ASSY | |
| 2144605 | 2***5 | CONNECTOR | |
| 91515003 | 9***3 | FRONT AXLE ASSY | |
| 1 | F***E | FRONT AXLE ASSY | |
| 2 | 9***2 | SWAY PIVOT ASSY | |
| 3 | 9***5 | RETAINER PLATE | |
| 4 | 8***4 | FITTING | |
| 5 | 7***3 | HEX HD CAPSCREW | |
| 6 | 9***5 | HARDENED FLAT WASHER | |
| 7 | 2***8 | CONNECTOR | |
| 7 | 2***3 | CONNECTOR | |
| 8 | 9***1 | BUSHING | |
| 9 | 3***0 | O-RING | |
| 10 | 2***6 | SWIVEL NUT BRANCH TEE | |
| 10 | 2***9 | SWIVEL NUT BRANCH TEE | |
| 11 | 1***6 | HOSE ASSY | |
| 11 | 8***6 | HOSE ASSY | |
| 12 | 0***1 | LOCTITE 242TM | |
| 13 | 0***5 | LOCTITE 545TM |
