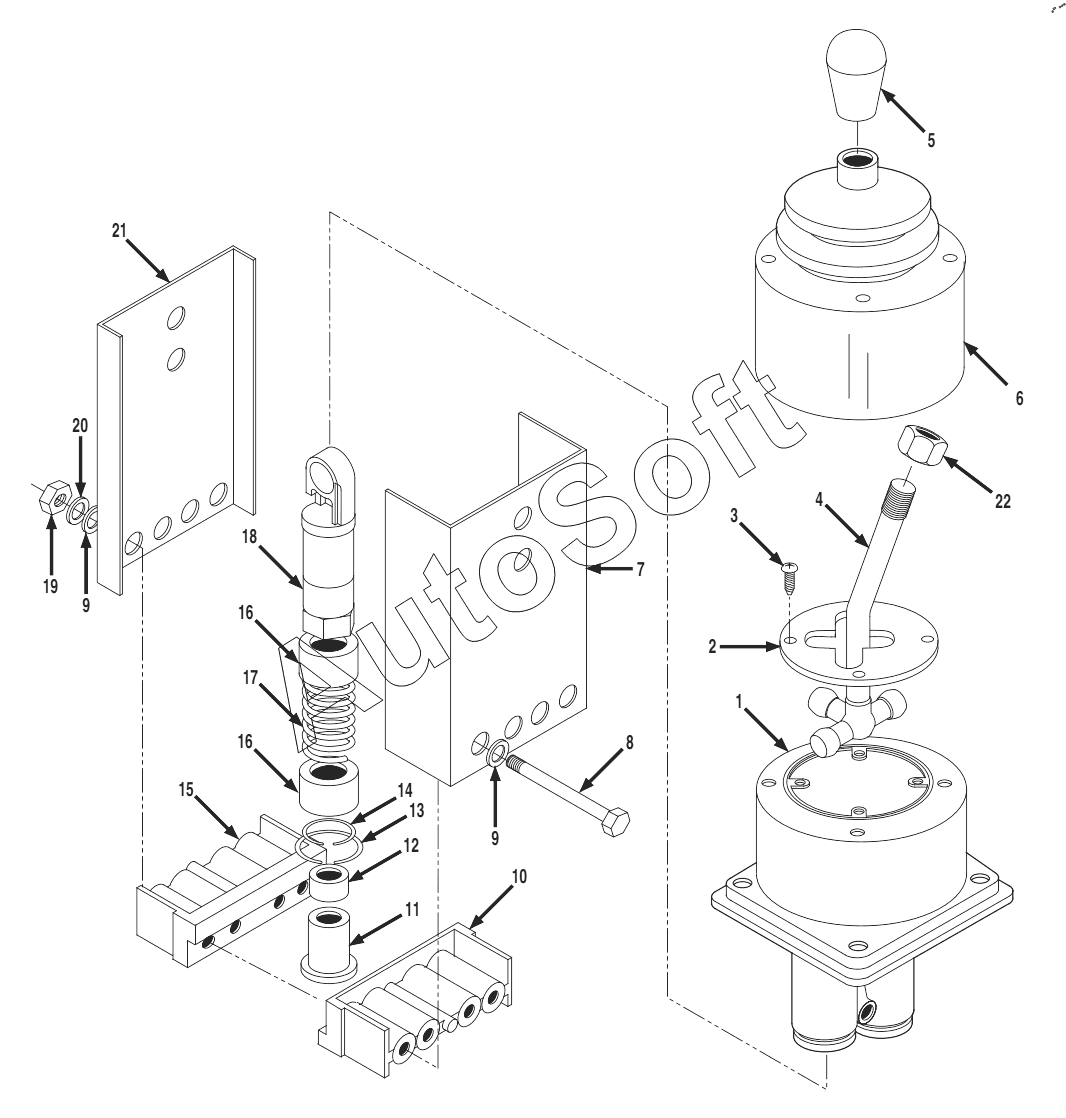

Каталог запасных частей к технике: JLG G9-43A (2014). Tilt & Sway Joystick Assembly
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 91403178 | 9***8 | TILT/SWAY JOYSTICK ASSY | |
| 1 | 9***7 | HOUSING | |
| 2 | 9***8 | RESTRICTOR PLATE | |
| 3 | 9***9 | SELF-TAPPING SCREW | |
| 4 | 9***8 | INPUT LEVER ASSY | |
| 5 | 9***1 | KNOB | |
| 6 | 8***9 | BOOT | |
| 7 | 9***3 | HOUSING | |
| 8 | 9***4 | HEX HD CAPSCREW | |
| 9 | 9***5 | FLAT WASHER | |
| 10 | 9***6 | CABLE ANCHOR | |
| 11 | 9***7 | CABLE LOCK SCREW | |
| 12 | 9***8 | CABLE BUSHING | |
| 13 | 9***9 | RETAINING RING | |
| 14 | 9***0 | RETAINING RING | |
| 15 | 9***1 | CABLE ANCHOR | |
| 16 | 9***2 | BUSHING | |
| 17 | 9***3 | SPRING | |
| 18 | 9***9 | SLIDER ASSY | |
| 19 | 9***5 | HEX NUT | |
| 20 | 9***6 | LOCKWASHER | |
| 21 | 9***7 | HOUSING | |
| 22 | 9***0 | JAM NUT |
