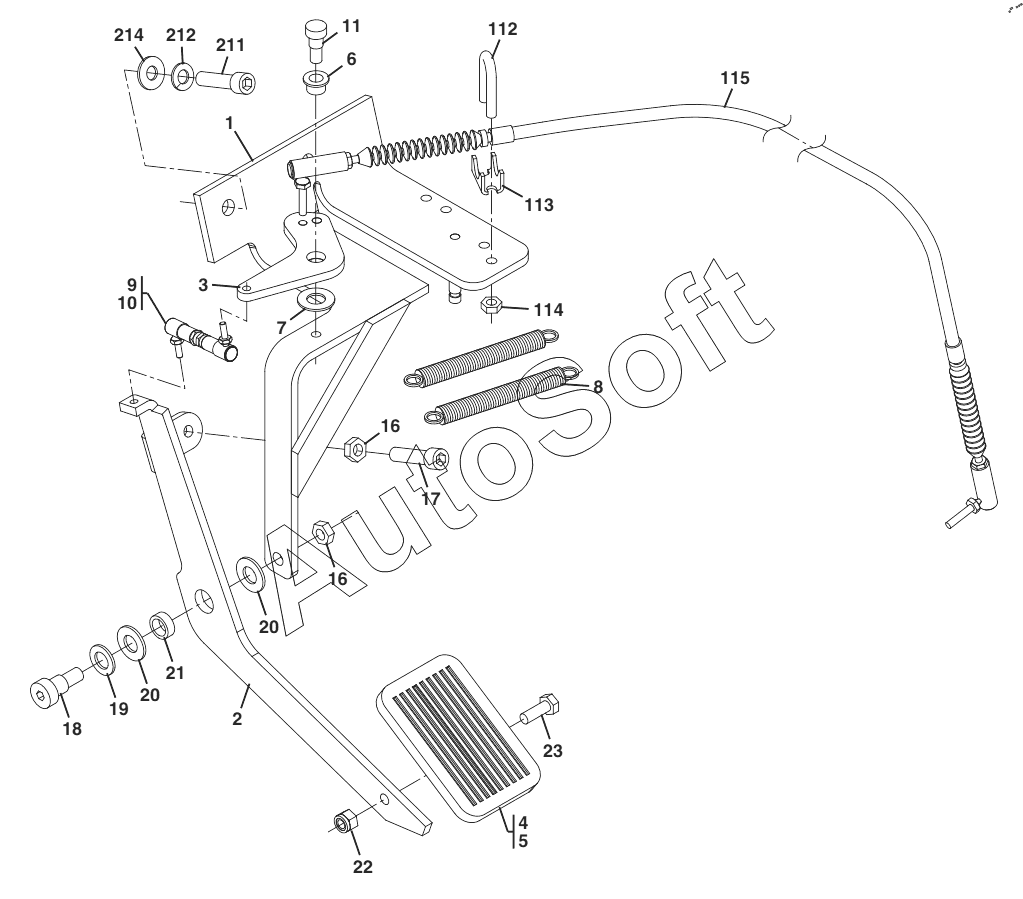

Каталог запасных частей к технике: JLG G9-43A (2014). Accelerator Pedal Installation S/N 0160038525 thru 0160040674 excluding 0160040468 & 0160040672
1
2
3
4
5
6
7
8
9
10
11
16
16
17
18
19
20
20
21
22
23
112
113
114
115
211
212
214
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1001102561 | 1***1 | ACCELERATOR PEDAL INSTALLATION | |
| 1 | 7***6 | ACCELERATOR PEDAL BRACKET | |
| 2 | 7***7 | ACCELERATOR PEDAL ARM | |
| 3 | 7***8 | ACCELERATOR BELL CRANK | |
| 4 | 7***9 | PEDAL | |
| 5 | 7***0 | PEDAL PAD | |
| 6 | 7***1 | FLANGE BUSHING | |
| 7 | 7***2 | TEFLON WASHER | |
| 8 | 7***3 | EXTENSION SPRING | |
| 9 | 7***4 | STUD | |
| 10 | 7***5 | BALL JOINT | |
| 11 | 7***6 | SOCKET HD SHOULDER SCREW | |
| 16 | 7***7 | HEX NUT | |
| 17 | 7***8 | SOCKET HD CAPSCREW | |
| 18 | 7***9 | SOCKET HD SHOULDER SCREW | |
| 19 | 7***0 | MACHINE BUSHING | |
| 20 | 7***1 | NYLON WASHER | |
| 21 | 7***2 | BUSHING | |
| 22 | 7***3 | STOP HEX NUT | |
| 23 | 7***4 | HEX HD CAPSCREW | |
| 112 | 9***1 | U-BOLT | |
| 113 | 9***2 | SADDLE | |
| 114 | 9***3 | HEX NUT | |
| 115 | 9***9 | ACCELERATOR CABLE | |
| 211 | 8***0 | HEX HD CAPSCREW | |
| 212 | 4***0 | LOCKWASHER | |
| 214 | 4***0 | FLAT WASHER |
