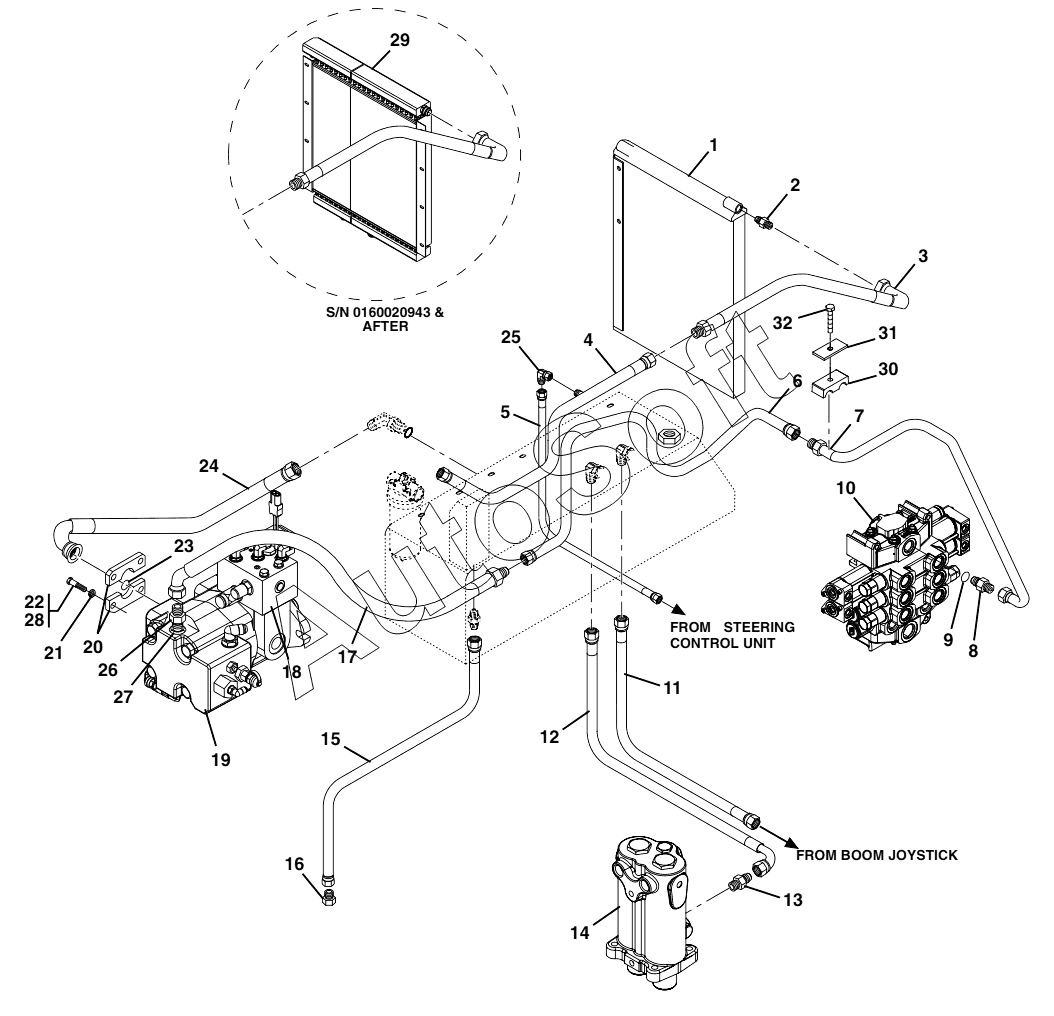

Каталог запасных частей к технике: JLG G9-43A (2014). Dump Circuit Before S/N 0160040675 excluding 0160040468 & 0160040672
17
32
31
30
29
28
27
26
25
24
23
22
21
20
19
18
1
16
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | O***R | OIL COOLER | |
| 2 | C***, | CONNECTOR | |
| 3 | 8***8 | HOSE ASSY | |
| 4 | 9***3 | TUBE ASSY | |
| 5 | 8***3 | HOSE ASSY | |
| 6 | 9***2 | TUBE ASSY | |
| 7 | 9***1 | TUBE ASSY | |
| 8 | 2***7 | CONNECTOR | |
| 9 | N***G | O-RING | |
| 10 | M***E | MAIN CONTROL VALVE | |
| 11 | H***Y | HOSE ASSY | |
| 12 | 8***2 | HOSE ASSY | |
| 13 | C***R | CONNECTOR | |
| 14 | P***E | POWER BRAKE VALVE | |
| 15 | 8***7 | HOSE ASSY | |
| 16 | 8***7 | FITTING | |
| 17 | 8***7 | HOSE ASSY | |
| 18 | P***E | PRIORITY VALVE | |
| 19 | I***P | IMPLEMENT PUMP | |
| 20 | 8***2 | SPLIT CLAMP | |
| 21 | 4***0 | LOCKWASHER | |
| 22 | 0***2 | HEX HD CAPSCREW | |
| 23 | 8***3 | O-RING | |
| 24 | 8***6 | HOSE ASSY | |
| 25 | 8***4 | ELBOW | |
| 26 | 2***7 | CONNECTOR | |
| 27 | N***G | O-RING | |
| 28 | 0***1 | LOCTITE 242TM | |
| 29 | O***R | OIL COOLER | |
| 30 | 7***3 | CLAMP | |
| 31 | 7***2 | COVER PLATE | |
| 32 | 0***2 | HEX HD CAPSCREW |
