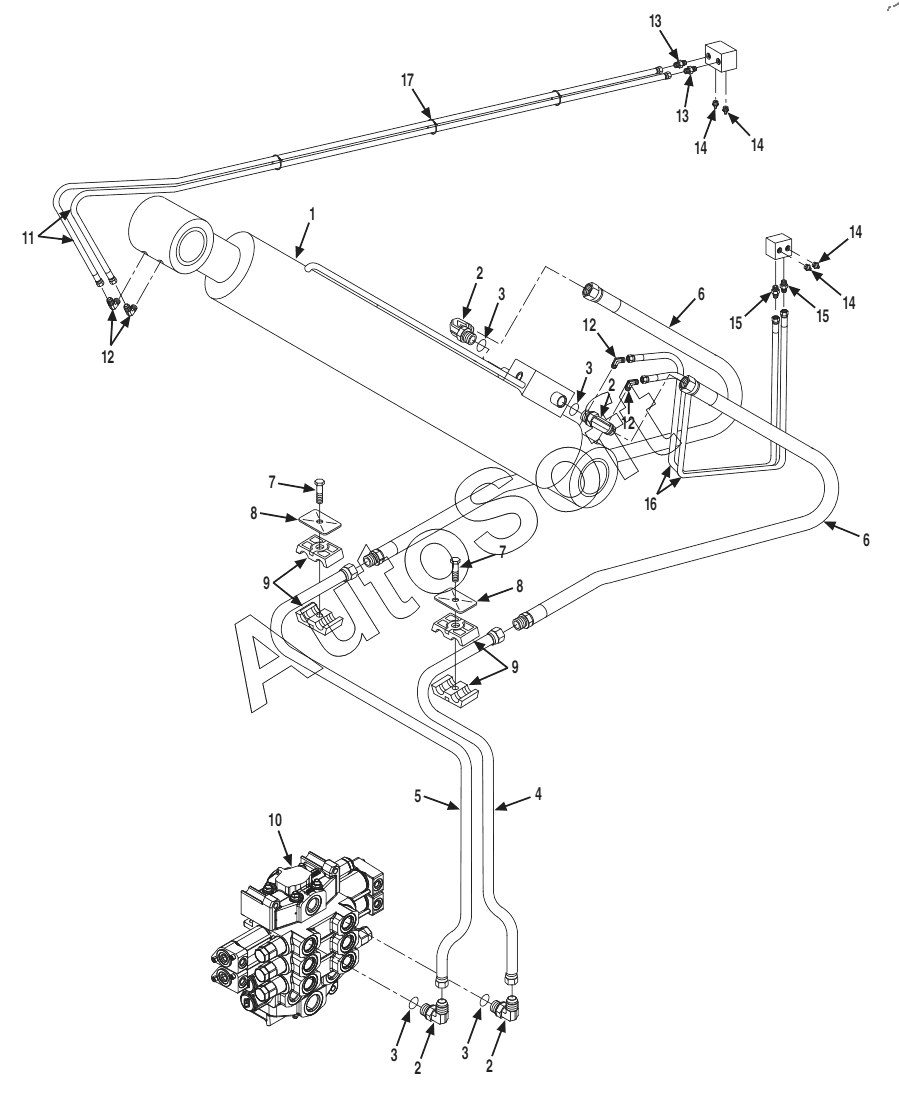

Каталог запасных частей к технике: JLG G9-43A (2014). Lift Cylinder Before S/N 0160040675 excluding 0160040468 & 0160040672
1
2
2
2
2
3
3
3
3
4
5
6
6
7
7
8
8
9
9
10
11
12
12
12
13
13
14
14
14
14
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***R | LIFT CYLINDER | |
| 2 | 2***8 | ELBOW | |
| 3 | N***G | O-RING | |
| 4 | 9***4 | TUBE ASSY | |
| 5 | 9***3 | TUBE ASSY | |
| 6 | 8***9 | HOSE ASSY | |
| 7 | 8***3 | HEX HD CAPSCREW | |
| 8 | 7***7 | COVER PLATE | |
| 9 | 7***6 | CLAMP SET | |
| 10 | M***E | MAIN CONTROL VALVE | |
| 11 | 8***5 | HOSE ASSY | |
| 12 | 8***2 | ELBOW | |
| 13 | 2***4 | FITTING | |
| 14 | 8***1 | LUBE FITTING | |
| 15 | 8***2 | MALE CONNECTOR | |
| 16 | 8***0 | HOSE ASSY | |
| 17 | 8***2 | TIE WRAP |
