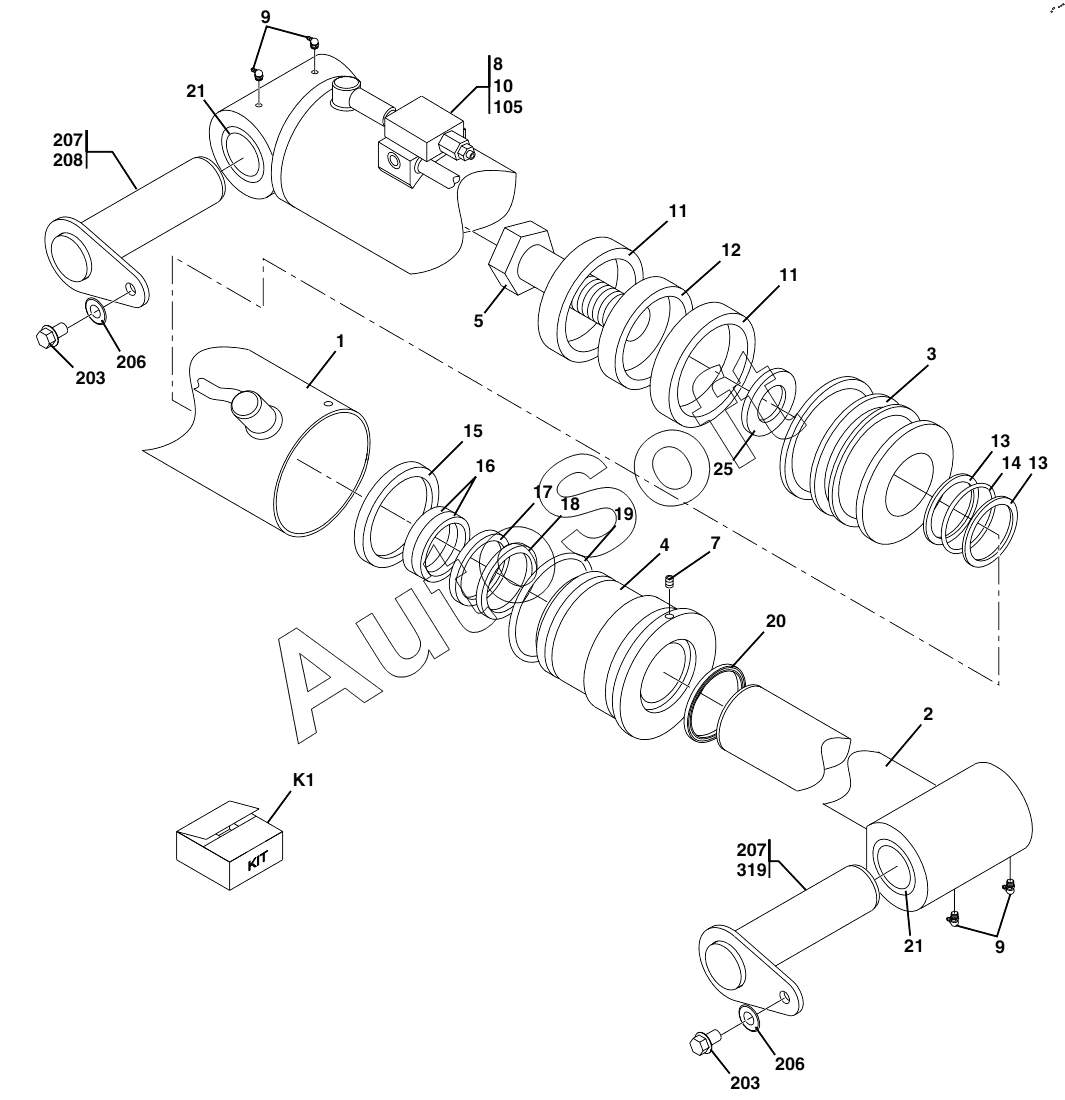

Каталог запасных частей к технике: JLG G9-43A (2014). Lift Cylinder G9-43A S/N 0160040675 & After including 0160040468 G10-43A S/N 0160041167 & After
1
2
3
4
5
7
8
9
9
10
11
11
12
13
13
14
15
16
17
18
19
20
21
21
105
203
203
206
206
207
207
208
319
K1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1001103347 | 1***7 | LIFT CYLINDER | |
| 1001108380 | 1***0 | LIFT CYLINDER | |
| 1 | 7***6 | BARREL ASSY | |
| 10 | 7***8 | CAPSCREW | |
| 101 | 0***1 | LOCTITE 242TM | |
| 102 | 2***2 | ELBOW | |
| 103 | 4***3 | HEX HD CAPSCREW | |
| 105 | 1***4 | HOLDING VALVE CARTRIDGE | |
| 11 | W***G | WEAR RING | |
| 12 | P***L | PISTON SEAL | |
| 13 | B***G | BACK-UP RING | |
| 14 | O***G | O-RING | |
| 15 | P***L | PISTON SEAL | |
| 16 | W***G | WEAR RING | |
| 17 | B***L | BUFFER SEAL | |
| 18 | R***L | ROD SEAL | |
| 19 | O***G | O-RING | |
| 2 | 7***8 | ROD ASSY | |
| 20 | W***R | WIPER | |
| 203 | 0***0 | HEX HD CAPSCREW | |
| 206 | 4***0 | HARD WASHER | |
| 207 | 1***3 | NEVER SEEZ LUBE | |
| 208 | 9***9 | PIN | |
| 21 | 7***2 | BUSHING | |
| 3 | 7***9 | PISTON ASSY | |
| 319 | 1***6 | PIN | |
| 4 | 7***0 | ROD BEARING ASSY | |
| 5 | 7***3 | CAPSCREW | |
| 6 | 7***2 | WASHER | |
| 7 | 7***0 | CAPSCREW | |
| 8 | 7***7 | O-RING | |
| 9 | 9***0 | GREASE FITTING | |
| K1 | 7***1 | SEAL KIT |
