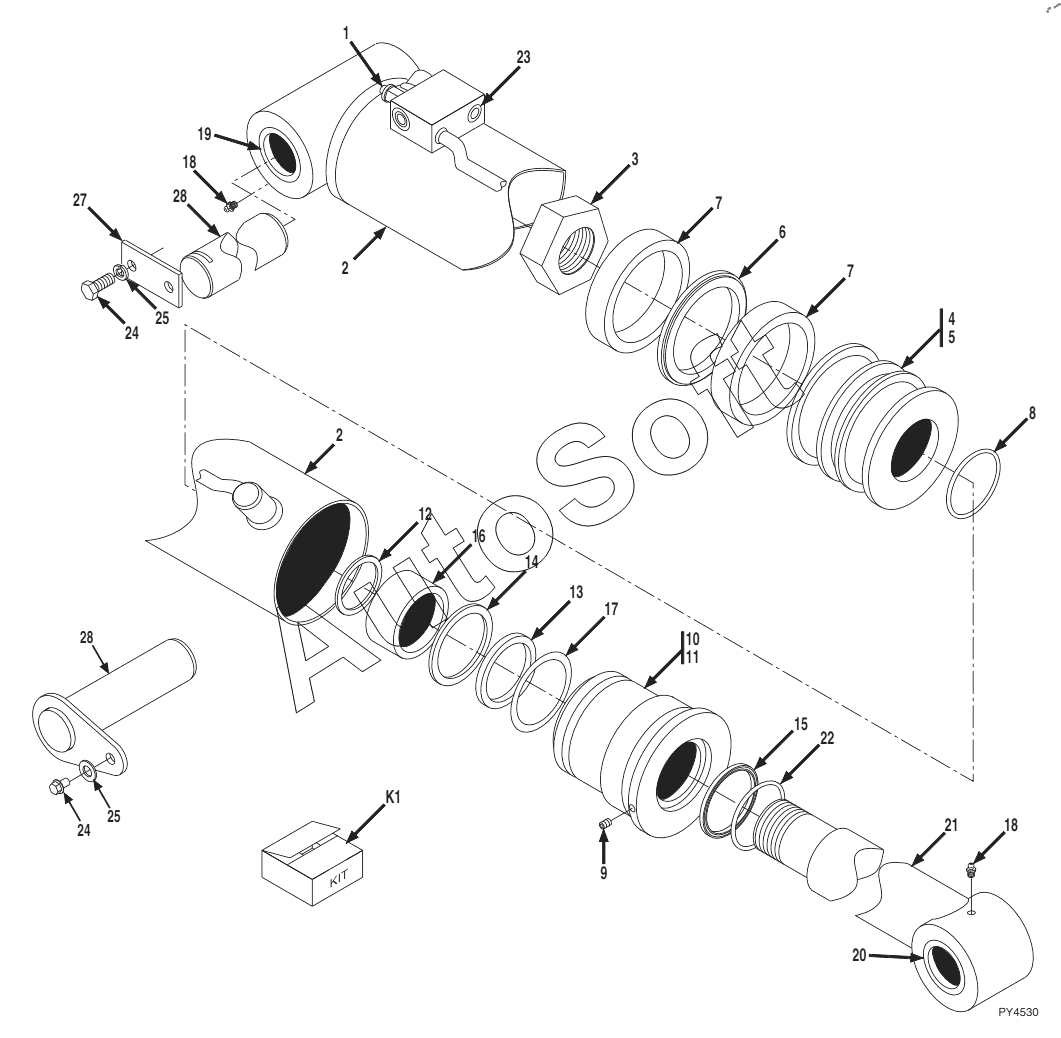

Каталог запасных частей к технике: JLG G9-43A (2014). Tilt Cylinder S/N 0160007142 thru 0160033297
1
2
2
3
4
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
24
25
25
27
28
28
K1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 0681810 | 0***0 | HEX HD CAPSCREW | |
| 4891800 | 4***0 | WASHER | |
| 91404382 | 9***2 | SEAL KIT | |
| 91513225 | 9***5 | TILT CYLINDER | |
| 91513283 | 9***3 | PIN | |
| 1 | 1***5 | VALVE | |
| 10 | 9***6 | HEAD ASSY | |
| 11 | 9***7 | HEAD | |
| 12 | S***L | STEP SEAL | |
| 13 | U***P | U-CUP | |
| 14 | U***P | U-CUP | |
| 15 | 9***7 | CANNED WIPER | |
| 16 | W***G | WEAR RING | |
| 17 | O***G | O-RING | |
| 18 | 9***8 | GREASE FITTING | |
| 19 | 9***6 | BUSHING | |
| 2 | N***Y | CASE ASSY | |
| 20 | 9***7 | BUSHING | |
| 21 | 9***8 | SHAFT ASSY | |
| 22 | 9***9 | O-RING | |
| 23 | 9***0 | PLUG | |
| 24 | 8***5 | HEX HD CAPSCREW | |
| 25 | 8***3 | LOCKWASHER | |
| 27 | 9***9 | KEEPER | |
| 28 | 9***0 | PIN | |
| 3 | 7***0 | LOCKNUT | |
| 4 | 7***2 | PISTON ASSY | |
| 5 | 7***2 | PISTON | |
| 6 | P***L | PISTON SEAL | |
| 7 | W***G | WEAR RING | |
| 8 | O***G | O-RING | |
| 9 | 9***6 | SETSCREW | |
| K1 | 9***1 | SEAL KIT |
