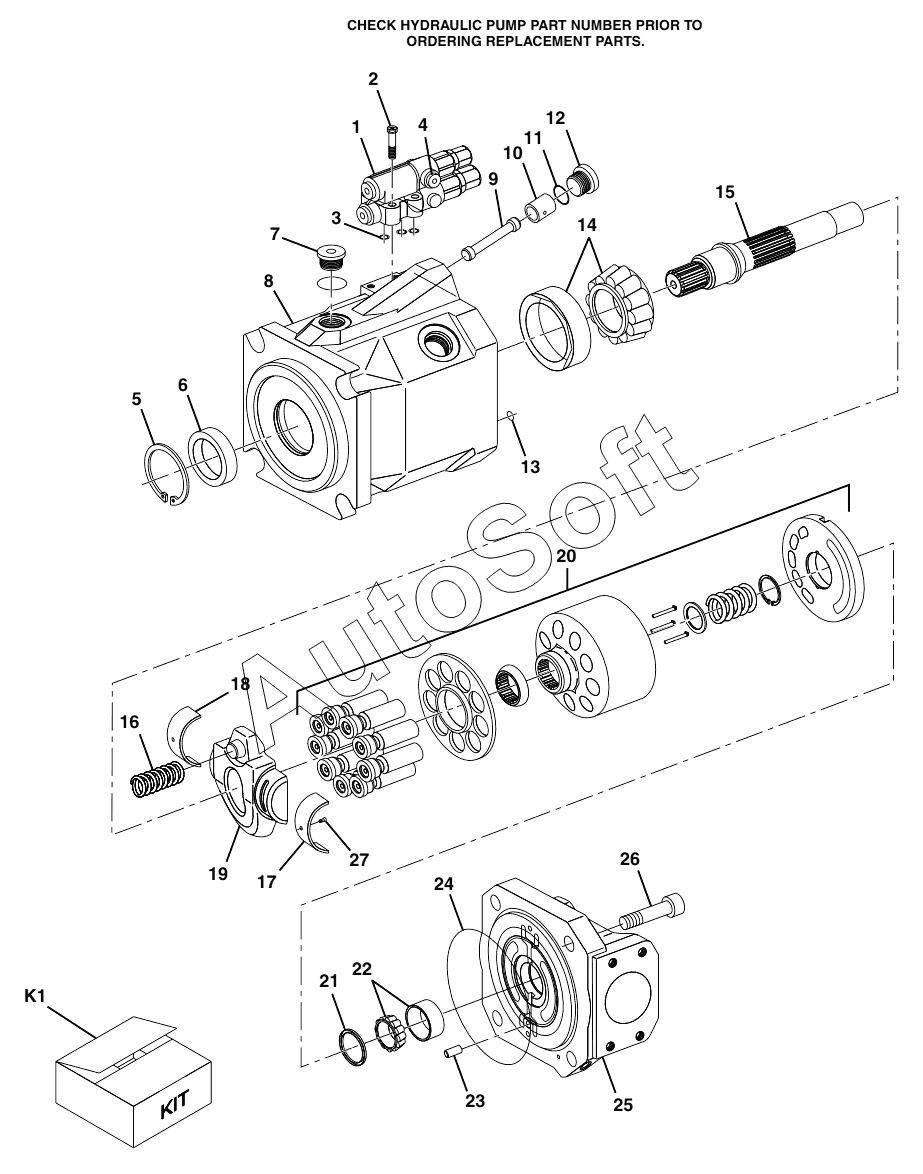

Каталог запасных частей к технике: JLG G9-43A (2014). Hydraulic Pump S/N 0160040675 & After including 0160040468 & 0160040672
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
K1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1001128072 | 1***2 | VARIABLE DISPLACEMENT PUMP | |
| 70021867 | 7***7 | GASKET | |
| 1 | 7***7 | PILOT VALVE | |
| 10 | 7***7 | CONTROL PISTON | |
| 11 | O***G | O-RING | |
| 12 | 7***0 | SCREW PLUG | |
| 13 | 7***0 | O-RING | |
| 14 | 7***3 | TAPERED ROLLER BEARING | |
| 15 | 7***9 | DRIVE SHAFT | |
| 16 | N***G | SPRING | |
| 17 | 7***5 | CRADLE SHELL | |
| 18 | 7***6 | CRADLE SHELL | |
| 19 | 7***8 | SWASH PLATE | |
| 2 | N***W | SOCKET SCREW | |
| 20 | 7***8 | ROTARY GROUP | |
| 21 | 7***2 | SHIM | |
| 22 | 7***4 | TAPERED ROLLER BEARING | |
| 23 | 7***2 | DOWEL PIN | |
| 24 | 7***8 | O-RING | |
| 25 | 7***7 | PORT PLATE | |
| 26 | 7***1 | SOCKET SCREW | |
| 27 | N***W | COUNTERSUNK SCREW | |
| 3 | 7***2 | O-RING | |
| 4 | N***G | HEX HD CAPSCREW | |
| 5 | 8***7 | SAFETY RING | |
| 6 | 7***7 | SHAFT SEAL | |
| 7 | N***G | HEX HD CAPSCREW | |
| 8 | 7***5 | PUMP HOUSING | |
| 9 | 7***5 | PISTON ROD | |
| K1 | 7***9 | SEAL KIT |
