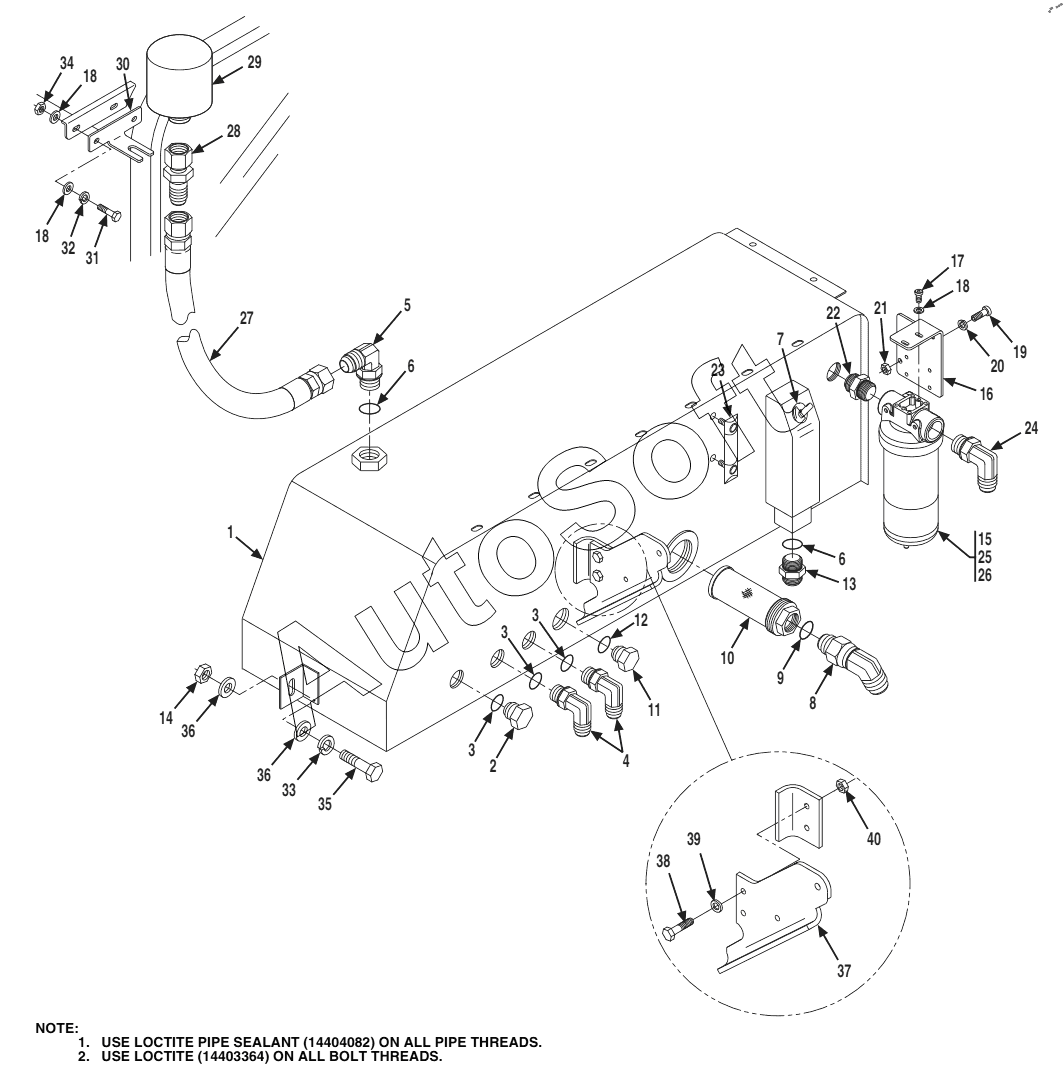

Каталог запасных частей к технике: JLG G9-43A (2014). Hydraulic Tank Assembly Before S/N 0160040675 excluding 0160040468 & 0160040672
1
2
3
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 91515011 | 9***1 | HYDRAULIC TANK ASSY | |
| 1 | 9***7 | HYDRAULIC RESERVOIR | |
| 2 | 2***7 | HEX HD PLUG | |
| 3 | 8***4 | O-RING | |
| 4 | 2***3 | CONNECTOR | |
| 5 | 2***8 | ELBOW | |
| 6 | 8***7 | O-RING | |
| 7 | 9***9 | FILLER CAP | |
| 8 | 8***1 | ELBOW | |
| 9 | 8***1 | O-RING | |
| 10 | 9***7 | SUCTION SCREEN | |
| 11 | 2***8 | HEX HD PLUG | |
| 12 | 8***5 | O-RING | |
| 13 | 2***1 | CONNECTOR | |
| 14 | 8***8 | HEX NUT | |
| 15 | 9***8 | HYDRAULIC OIL FILTER | |
| 16 | 9***6 | FILTER BRACKET | |
| 17 | 8***2 | SOCKET BUTTON HD CAPSCREW | |
| 18 | 8***3 | FLAT WASHER | |
| 19 | 8***9 | SOCKET BUTTON HD CAPSCREW | |
| 20 | 8***1 | LOCK WASHER | |
| 21 | 7***5 | WHIZ-LOCK NUT | |
| 22 | 2***3 | CONNECTOR | |
| 23 | 7***1 | FLUID LEVEL GAUGE | |
| 24 | 2***4 | ELBOW | |
| 25 | 2***8 | FILTER ELEMENT | |
| 26 | 9***2 | GAUGE | |
| 27 | 8***0 | BREATHER HOSE | |
| 28 | 9***0 | BULKHEAD FITTING | |
| 29 | 1***1 | BREATHER | |
| 30 | 9***4 | BREATHER MOUNTING BRACKET | |
| 31 | 8***0 | HEX HD CAPSCREW | |
| 32 | 8***0 | LOCKWASHER | |
| 33 | 8***3 | LOCKWASHER | |
| 34 | 8***5 | HEX NUT | |
| 35 | 8***7 | HEX HD CAPSCREW | |
| 36 | 8***1 | FLAT WASHER | |
| 37 | 9***7 | STRUT MOUNTING BRACKET | |
| 38 | 0***8 | HEX HD CAPSCREW | |
| 39 | 4***0 | WASHER | |
| 40 | 3***5 | NYLOK NUT |
