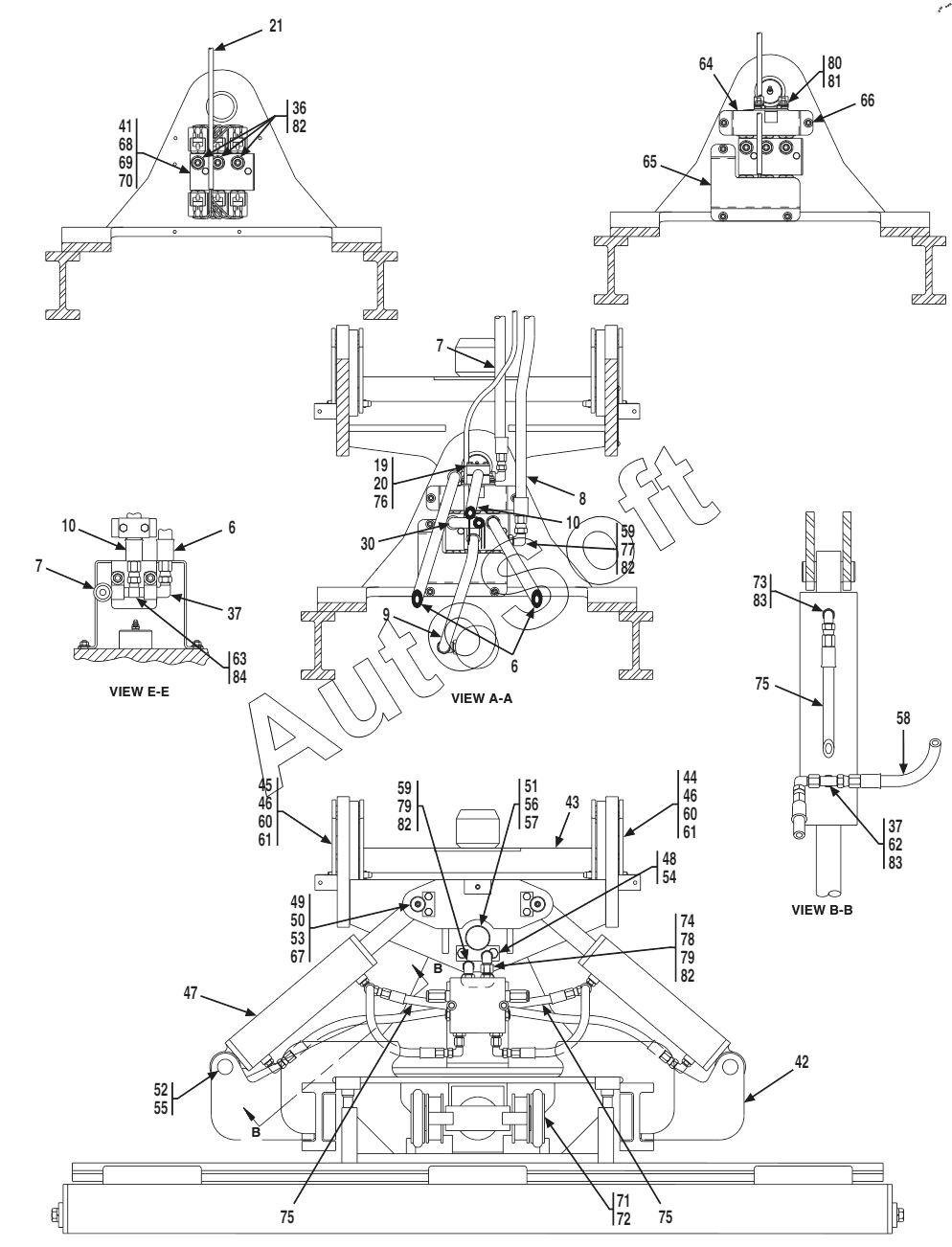

Каталог запасных частей к технике: JLG G9-43A (2014). Degree Swing Carriage With Side Shift Before S/N 0160037671
53
63
62
61
61
60
60
59
59
58
57
56
55
54
64
52
51
50
49
48
47
46
46
45
44
43
75
75
75
84
83
83
82
82
82
82
81
80
79
79
78
77
76
42
74
73
72
71
70
69
68
67
66
65
9
19
10
10
20
8
7
7
6
6
41
37
37
36
30
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 91403580 | 9***0 | FORK | |
| 91405070 | 9***0 | 100 DEGREE SWING CARRIAGE WITH SIDE SHIFT | |
| 91415026 | 9***6 | 100 DEGREE SWING CARRIAGE WITH SIDE SHIFT | |
| 1 | N***E | 72 IN SIDE SHIFT CARRIAGE | |
| 2 | 9***4 | FORK | |
| 3 | 9***6 | SPACER | |
| 4 | 9***4 | LOAD ROLLER | |
| 5 | 9***5 | SHIM | |
| 6 | 8***0 | HOSE ASSY | |
| 7 | 8***9 | HOSE ASSY | |
| 8 | 8***9 | HOSE ASSY | |
| 9 | 8***7 | HOSE ASSY | |
| 10 | 8***5 | HOSE ASSY | |
| 11 | 9***4 | MALE QUICK DISCONNECT | |
| 12 | 9***6 | DUST CAP | |
| 13 | 9***3 | FEMALE QUICK CONNECT | |
| 14 | 9***5 | DUST PLUG | |
| 15 | 7***6 | CLAMP SET | |
| 16 | 7***7 | COVER PLATE | |
| 17 | 8***3 | HEX HD CAPSCREW | |
| 18 | 7***0 | STANDARD CLAMP KIT | |
| 19 | 7***2 | COVER PLATE | |
| 20 | 7***9 | HEX HD CAPSCREW | |
| 21 | 9***3 | WIRING HARNESS | |
| 22 | 9***2 | 6 CONTACT PLUG | |
| 23 | N***E | S/N PLATE | |
| 25 | 9***9 | CHAIN CONNECTION | |
| 26 | 9***8 | CHAIN | |
| 27 | 9***2 | PINCH POINT DECAL | |
| 28 | 8***5 | HOSE ASSY | |
| 29 | 2***4 | BULKHEAD UNION | |
| 30 | 8***6 | HOSE ASSY | |
| 31 | 8***7 | HOSE ASSY | |
| 32 | 2***3 | CONNECTOR | |
| 33 | 9***8 | DUAL COUNTERBALANCE VALVE | |
| 34 | 8***8 | HEX HD CAPSCREW | |
| 35 | 8***2 | FLAT WASHER | |
| 36 | 2***2 | CONNECTOR | |
| 37 | 8***8 | ELBOW | |
| 38 | 9***9 | RELIEF VALVE | |
| 39 | 8***9 | HEX HD CAPSCREW | |
| 40 | 8***5 | HEX NUT | |
| 41 | 8***0 | LOCKWASHER | |
| 42 | 9***2 | MAST WELDMENT | |
| 43 | 9***8 | SWING FORK PIVOT WELDMENT | |
| 44 | 9***9 | LH SUPPORT BRACKET | |
| 45 | 9***0 | RH SUPPORT BRACKET | |
| 46 | 9***6 | PIN | |
| 47 | S***R | SWING CYLINDER | |
| 48 | 9***2 | LOCKING PLATE | |
| 49 | 9***3 | LOCKING PLATE | |
| 50 | 9***4 | PIVOT PIN | |
| 51 | 9***5 | PIVOT PIN | |
| 52 | 9***6 | PIVOT PIN | |
| 53 | 8***4 | HEX HD CAPSCREW | |
| 54 | 8***6 | HEX HD CAPSCREW | |
| 55 | 8***6 | SNAP RING | |
| 56 | 8***8 | LUBE FITTING | |
| 57 | 9***7 | BUSHING | |
| 58 | 7***1 | HOSE ASSY | |
| 59 | 9***4 | 90 DEGREE ELBOW | |
| 60 | 8***9 | ROLL PIN | |
| 61 | 9***1 | DETENT PIN | |
| 62 | 2***9 | BRANCH TEE | |
| 63 | 2***0 | UNION TEE | |
| 64 | 9***5 | FRONT COVER WELDMENT | |
| 65 | 9***1 | BACK COVER SOLENOID VALVE | |
| 66 | 7***3 | WHIZ-LOCKNUT | |
| 67 | 8***8 | LUBE FITTING | |
| 68 | 9***8 | SOLENOID VALVE BANK | |
| 69 | 8***5 | HEX HD CAPSCREW | |
| 70 | 8***8 | FLAT WASHER | |
| 71 | 9***9 | HOSE SHEAVE | |
| 72 | 9***0 | SHOULDER BOLT | |
| 73 | 2***3 | CONNECTOR | |
| 74 | 9***1 | MODIFIED FITTING | |
| 75 | 9***7 | HOSE ASSY | |
| 76 | 7***3 | CLAMP SET | |
| 77 | 9***2 | ORIFICE FITTING | |
| 78 | 8***4 | ELBOW | |
| 79 | 9***0 | ORIFICE | |
| 80 | 8***4 | SUPPORT CLAMP | |
| 81 | 7***6 | WHIZ-LOCK NUT | |
| 82 | 3***0 | O-RING | |
| 83 | 3***7 | O-RING | |
| 84 | 9***5 | ELBOW | |
| 85 | 9***7 | SCREW |
