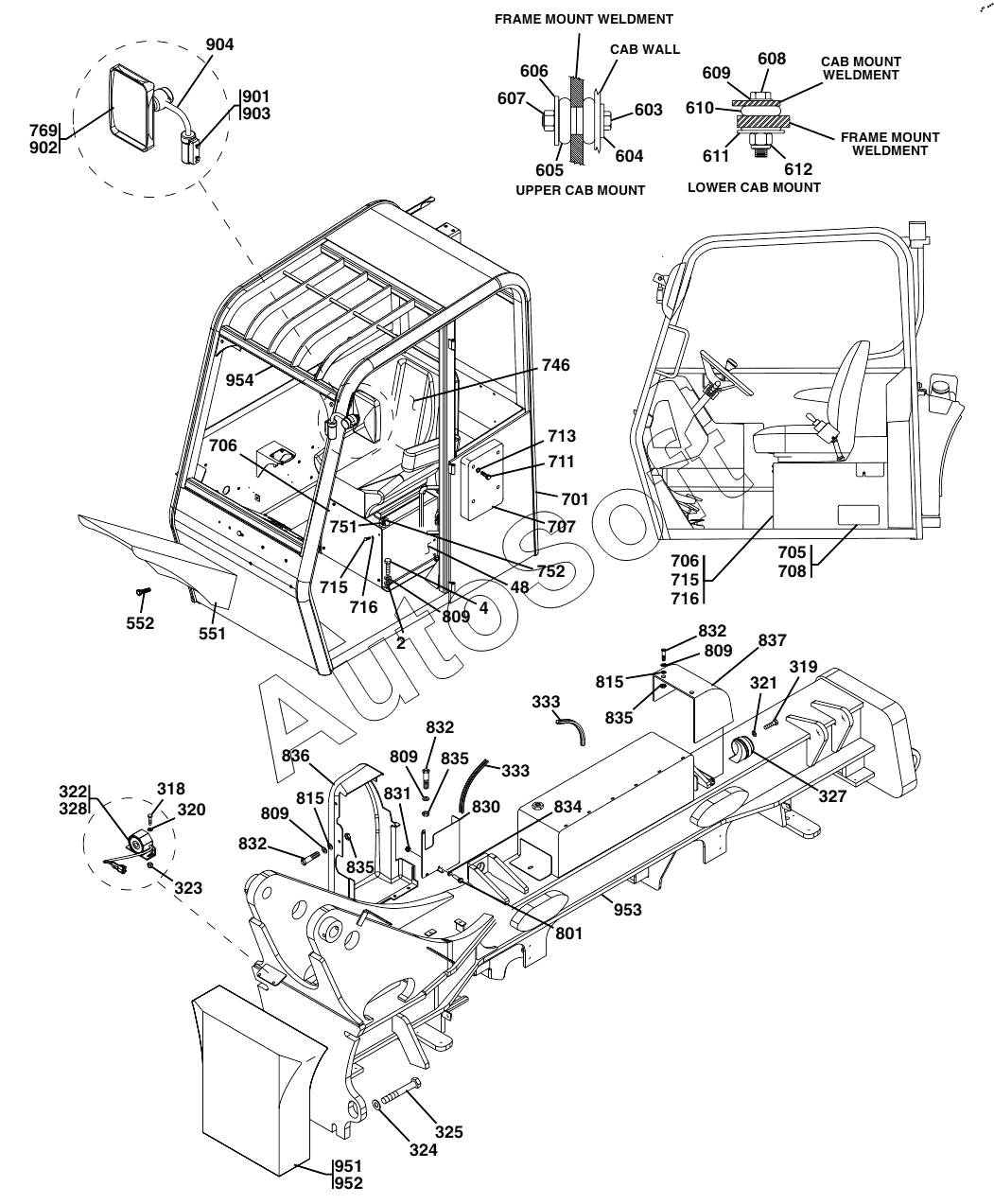

Каталог запасных частей к технике: JLG G9-43A (2014). Frame Shrouding & Trim

2
4
48
318
319
320
321
322
323
323
323
324
325
327
328
551
552
603
604
605
606
607
608
609
610
611
612
705
706
706
707
707
708
711
713
715
715
716
716
746
751
752
769
801
809
809
809
809
815
815
830
831
832
832
832
834
835
835
835
836
837
901
902
903
904
951
952
953
954
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1001098254 | 1***4 | CAB MOUNTING INSTALLATION | |
1001112158 | 1***8 | HOOD INSTALLATION | |
91565067 | 9***7 | CAB FENDER INSTALLATION | |
1 | 1***8 | ENGINE COVER | |
2 | 4***0 | WASHER | |
4 | 0***8 | HEX HD CAPSCREW | |
8 | 1***5 | LATCH MOUNT BRACKET | |
9 | 0***2 | SCREW | |
10 | 1***6 | LATCH CATCH BRACKET | |
11 | 0***0 | WHIZ-LOCK SCREW | |
12 | 4***0 | FLAT WASHER | |
13 | 8***6 | HEX NUT | |
14 | 1***4 | GAS STRUT FRONT BRACKET | |
15 | 4***0 | LOCKWASHER | |
16 | 0***9 | HEX HD CAPSCREW | |
17 | 1***0 | HOOD HINGE SUPPORT PLATE | |
19 | 1***1 | RH MIRROR INSTALLATION | |
20 | A***R | AIR FILTER INTAKE ADAPTER | |
21 | F***L | FOAM SEAL | |
22 | B***P | BAND CLAMP | |
25 | 1***4 | ENGINE HOOD SHIM | |
26 | 1***9 | BULB SEAL | |
27 | 1***5 | GAS STRUT REAR BRACKET | |
28 | 1***9 | HOOD HINGE MOUNT PLATE | |
48 | 1***3 | RISER WELDMENT | |
101 | 1***9 | COMPRESSION LATCH | |
102 | 3***5 | LOCKNUT | |
103 | 4***0 | WASHER | |
104 | 4***0 | WASHER | |
105 | 3***6 | BUTTON HD CAPSCREW | |
106 | 1***4 | GAS SPRING | |
107 | 1***5 | ENGINE COVER HINGE | |
108 | 1***6 | ENGINE COVER HINGE | |
109 | 1***7 | ENGINE COVER SUPPORT BAR | |
201 | 0***9 | HEX HD CAPSCREW | |
202 | 3***5 | HEX LOCKNUT | |
203 | 3***6 | PLUG | |
204 | 4***0 | FLAT WASHER | |
205 | 8***8 | MIRROR ASSEMBLY | |
206 | 1***8 | MIRROR BRACKET | |
311 | 0***0 | HEX HD CAPSCREW | |
312 | 4***0 | WASHER | |
318 | 0***6 | HEX HD CAPSCREW | |
319 | 0***4 | HEX HD CAPSCREW | |
320 | 4***0 | FLAT WASHER | |
321 | 4***0 | LOCKWASHER | |
322 | 8***1 | BACK-UP ALARM | |
323 | 8***4 | ELASTIC LOCKNUT | |
324 | 8***7 | WASHER | |
325 | 8***7 | HEX HD CAPSCREW | |
327 | 9***7 | HORN | |
328 | 1***4 | MOLDED RESISTOR | |
333 | 9***0 | TRIM-LOCK | |
408 | 0***6 | WHIZ-LOCK SCREW | |
429 | 9***2 | TRIM-LOCK | |
442 | 1***1 | ENGINE DRAIN COVER | |
443 | 1***2 | COOLER HOSES COVER | |
475 | 1***4 | FILTER COVER PLATE | |
501 | 1***1 | ENGINE POD WELDMENT | |
551 | 9***7 | CAB FENDER | |
552 | 8***5 | WHIZ-LOCK BOLT | |
603 | 0***0 | HEX HD CAPSCREW | |
604 | 1***3 | TAIL WASHER | |
605 | 9***3 | SHOCK MOUNT | |
606 | 9***7 | REBOUND WASHER | |
607 | 8***4 | HEX NUT | |
608 | 0***0 | HEX HD CAPSCREW | |
609 | 9***3 | HARDENED WASHER | |
610 | 9***7 | CAB ISOLATOR MOUNT | |
611 | 9***8 | TAIL WASHER | |
612 | 8***2 | HEX LOCKNUT | |
701 | O***B | OPEN CAB | |
705 | 1***6 | SEAT RISER SIDE PANEL | |
706 | 1***7 | ACCESS COVER | |
707 | 9***0 | MANUAL CASE | |
708 | 9***6 | SELF TAP SCREW | |
711 | 0***8 | HEX HD CAPSCREW | |
713 | 4***0 | FLAT WASHER | |
715 | 0***7 | SOCKET BUTTON HD CAPSCREW | |
716 | 4***0 | FLAT WASHER | |
746 | S***T | SUSPENSION SEAT WITH 2 IN SEAT BELT | |
751 | 3***5 | HEX LOCKNUT | |
752 | 4***0 | FLAT WASHER | |
769 | 1***3 | LH MIRROR INSTALLTION | |
801 | 0***8 | HEX HD CAPSCREW | |
809 | 4***0 | LOCKWASHER | |
815 | 4***0 | FLAT WASHER | |
830 | 1***2 | VALVE COVER PANEL | |
831 | 8***5 | HEX NUT | |
832 | 0***0 | HEX HD CAPSCREW | |
834 | 4***0 | FLAT WASHER | |
835 | 8***3 | TINNERMAN NUT | |
836 | 9***2 | MAIN VALVE COVER | |
837 | 1***2 | FRONT COVER | |
901 | 0***0 | HEX HD CAPSCREW | |
902 | 3***7 | RECTANGULAR MIRROR | |
903 | 8***4 | LOCKWASHER | |
904 | 1***5 | MIRROR ARM | |
951 | 9***1 | COUNTERWEIGHT | |
952 | 1***5 | COUNTERWEIGHT WITH PINTLE HOOK | |
953 | N***S | FRAME WELDMENT | |
954 | 8***6 | TILT GAUGE |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
