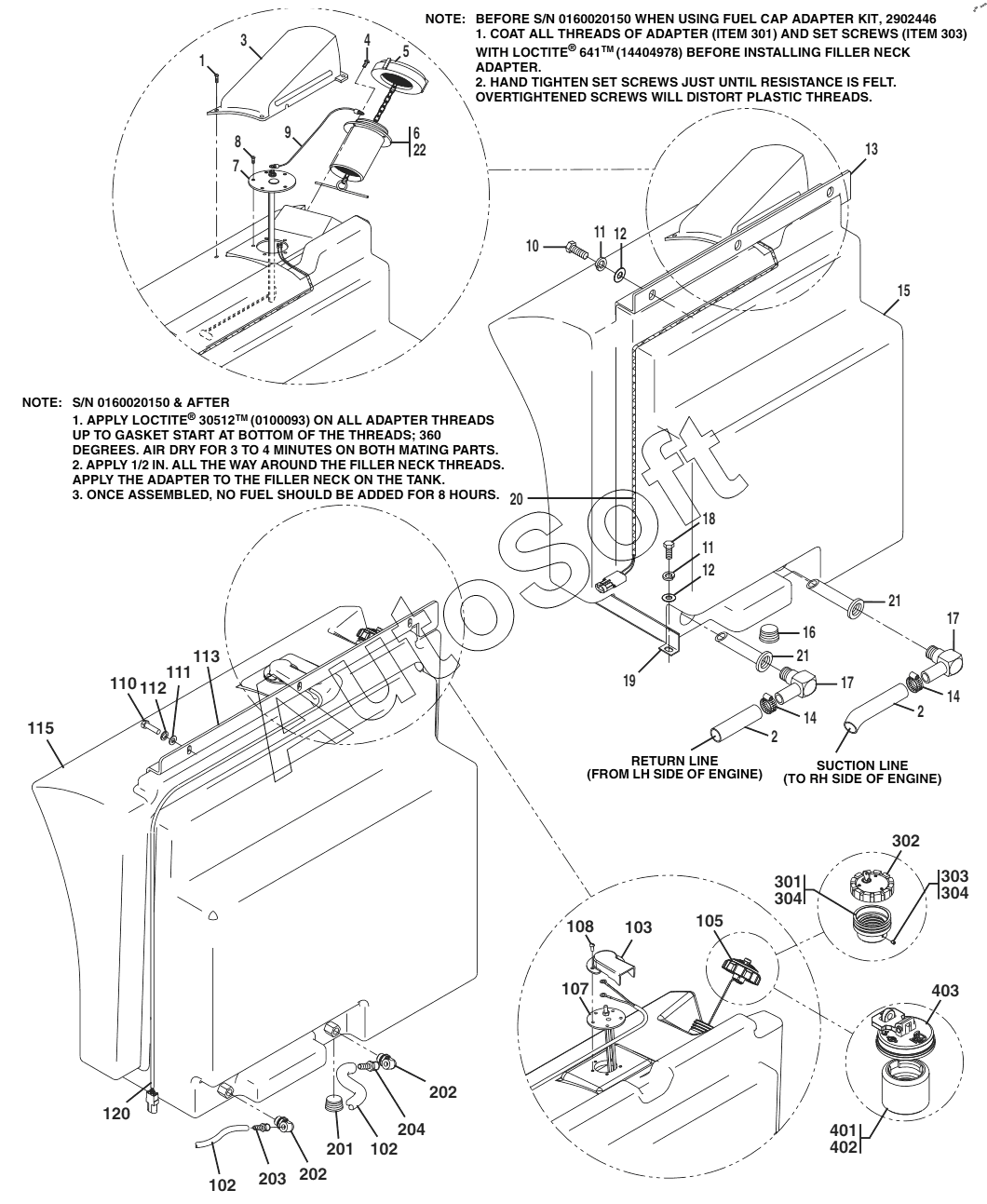

Каталог запасных частей к технике: JLG G9-43A (2014). Fuel Tank & Lines Before S/N 0160040675 excluding 0160040468 & 0160040672
120
102
102
103
105
107
108
110
111
112
113
115
23
201
202
202
203
204
301
302
303
304
304
401
402
403
10
1
2
2
3
4
5
6
7
8
9
11
11
12
12
13
14
14
15
16
17
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1001093641 | 1***1 | FUEL CAP | |
| 1001102657 | 1***7 | FUEL CAP | |
| 2902446 | 2***6 | FUEL CAP ADAPTER KIT | |
| 4400496 | 4***6 | FUEL TANK ASSY | |
| 8342813 | 8***3 | KEY | |
| 91403514 | 9***4 | LOCKING FUEL TANK CAP | |
| 91404443 | 9***3 | KEY | |
| 91405042 | 9***2 | FUEL TANK ASSY | |
| 1 | 7***3 | WHIZ-LOCK SCREW | |
| 2 | F***E | FUEL LINE | |
| 3 | 9***4 | FUEL SENDER COVER | |
| 4 | 8***4 | SOCKET BUTTON HD CAPSCREW | |
| 5 | 9***3 | FUEL TANK CAP WITH CHAIN | |
| 6 | 9***4 | FILLER NECK | |
| 7 | 9***9 | FUEL LEVEL SENDER | |
| 8 | 8***1 | ROUND HD MACHINE SCREW | |
| 9 | 9***1 | JUMPER WIRE | |
| 10 | 8***6 | HEX HD CAPSCREW | |
| 11 | 8***4 | FLAT WASHER | |
| 12 | 8***1 | LOCK WASHER | |
| 13 | 9***8 | FUEL TANK HOLD DOWN | |
| 14 | 8***6 | HOSE CLAMP | |
| 15 | 9***6 | FUEL TANK | |
| 16 | 8***3 | HEX SOCKET PIPE PLUG | |
| 17 | 1***1 | ELBOW | |
| 18 | 8***5 | HEX HD CAPSCREW | |
| 19 | 9***4 | FUEL TANK STRAP WELDMENT | |
| 20 | 9***7 | FUEL GAUGE HARNESS | |
| 21 | 9***8 | PICK-UP TUBE | |
| 22 | 3***6 | GASKET | |
| 23 | 9***5 | FUEL TANK STRAP | |
| 102 | F***E | FUEL LINE | |
| 103 | 1***3 | FUEL SENDER COVER | |
| 105 | 1***0 | FUEL CAP | |
| 107 | 1***8 | FUEL LEVEL SENDER | |
| 108 | 8***2 | ROUND HD MACHINE SCREW | |
| 110 | 8***6 | HEX HD CAPSCREW | |
| 111 | 8***4 | FLAT WASHER | |
| 112 | 8***1 | LOCK WASHER | |
| 113 | 9***8 | FUEL TANK HOLD DOWN | |
| 115 | 4***0 | FUEL TANK | |
| 120 | 4***2 | FUEL GAUGE HARNESS | |
| 201 | 8***3 | HEX SOCKET PIPE PLUG | |
| 202 | 9***1 | FITTING | |
| 203 | 8***1 | FITTING | |
| 204 | 8***7 | FITTING | |
| 301 | 0***2 | FILLER NECK ADAPTER | |
| 302 | 1***1 | FUEL CAP | |
| 303 | 3***0 | SET SCREW | |
| 304 | 1***8 | LOCTITE 641TM | |
| 401 | 0***3 | LOCTITE 30512TM | |
| 402 | 1***2 | FILLER NECK ADAPTER | |
| 403 | 1***7 | FUEL CAP |
