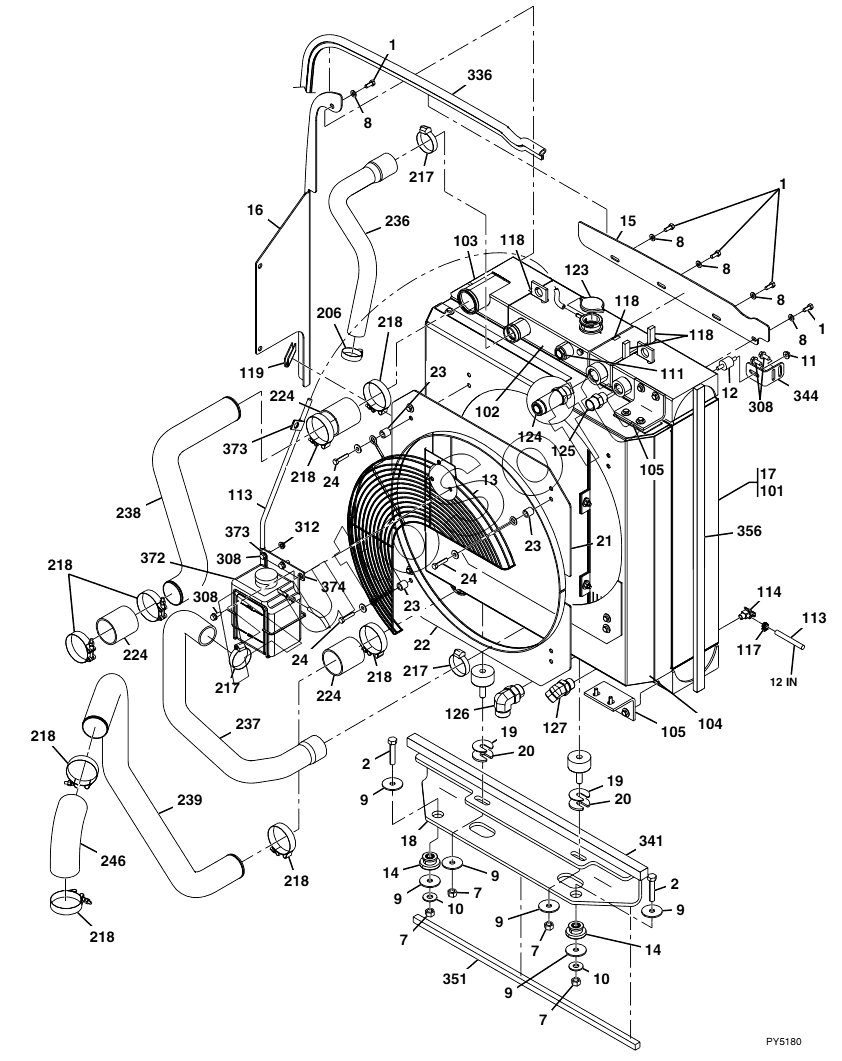

Каталог запасных частей к технике: JLG G9-43A (2014). Radiator Assembly - Engine S/N 0160040675 & After including 0160040468 & 0160040672
1
1
1
2
2
7
7
7
7
8
8
8
8
8
9
9
9
9
9
9
10
10
11
12
13
14
14
15
16
17
18
19
19
20
20
21
22
23
23
23
24
24
24
101
102
103
104
105
105
111
113
113
114
117
118
118
118
119
123
124
125
126
127
206
217
217
217
218
218
218
218
218
218
218
224
224
224
236
237
238
239
246
308
308
308
312
336
341
344
351
356
372
373
373
374
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1001120777 | 1***7 | RADIATOR ASSY | |
| 1 | 0***6 | HEX HD CAPSCREW | |
| 2 | 0***0 | HEX HD CAPSCREW | |
| 7 | 3***1 | HEX NUT | |
| 8 | 4***0 | FLAT WASHER | |
| 9 | 4***4 | SPECIAL WASHER | |
| 10 | 4***0 | WASHER | |
| 11 | 7***6 | WHIZ-LOCK NUT | |
| 12 | 9***7 | SHOCK MOUNT | |
| 13 | 1***0 | FAN GUARD GRILL | |
| 14 | 1***3 | ISOLATOR MOUNT | |
| 15 | 1***5 | TOP AIR DAM PLATE | |
| 16 | 1***6 | BOTTOM AIR DAM PLATE | |
| 17 | 1***1 | RADIATOR | |
| 18 | 1***7 | RADIATOR MOUNT BRACKET | |
| 19 | 1***6 | SHIM | |
| 20 | 1***7 | SHIM | |
| 21 | 1***5 | FAN SHROUD TOP PANEL | |
| 22 | 1***6 | FAN SHROUD BOTTOM PANEL | |
| 23 | 1***0 | FAN SPACER SLEEVE | |
| 24 | 0***2 | HEX HD CAPSCREW | |
| 101 | 7***1 | HYDRAULIC/TRANSMISSION OIL COOLER | |
| 102 | 7***2 | RADIATOR | |
| 103 | 7***1 | CHARGE AIR COOLER | |
| 104 | 7***2 | SHROUD | |
| 105 | 7***4 | MOUNTING ANGLE BRACKET | |
| 111 | 7***5 | SIGHT GAUGE | |
| 113 | 7***7 | DRAIN HOSE | |
| 114 | 7***8 | PETCOCK | |
| 117 | 7***6 | CLAMP | |
| 118 | 7***9 | FOAM RUBBER | |
| 119 | 7***0 | LOCKING RUBBER SEAL | |
| 123 | 7***6 | RADIATOR CAP | |
| 124 | 2***6 | CONNECTOR | |
| 125 | 2***2 | CONNECTOR | |
| 126 | 2***6 | ELBOW | |
| 127 | 2***6 | ELBOW | |
| 206 | 1***2 | CLAMP | |
| 217 | 8***4 | GEAR CLAMP | |
| 218 | 8***2 | T-BOLT CLAMP | |
| 224 | 1***1 | HOSE | |
| 236 | 1***1 | UPPER RADIATOR HOSE | |
| 237 | 1***2 | LOWER RADIATOR HOSE | |
| 238 | 1***3 | INLET PIPE | |
| 239 | 1***4 | OUTLET PIPE | |
| 246 | 1***6 | ELBOW | |
| 308 | 0***6 | WHIZ-LOCK SCREW | |
| 312 | 3***8 | HEX NUT | |
| 336 | 1***2 | BULB SEAL | |
| 341 | 1***2 | FOAM GASKET SEAL | |
| 344 | 1***8 | ISOLATOR MOUNT SUPPORT | |
| 351 | 1***0 | FOAM GASKET SEAL | |
| 356 | 1***7 | FOAM GASKET SEAL | |
| 372 | 4***3 | COOLANT RETURN RESERVOIR | |
| 373 | 8***0 | SUPPORT CLAMP | |
| 374 | 1***6 | COOLANT BOTTLE PLATE |
