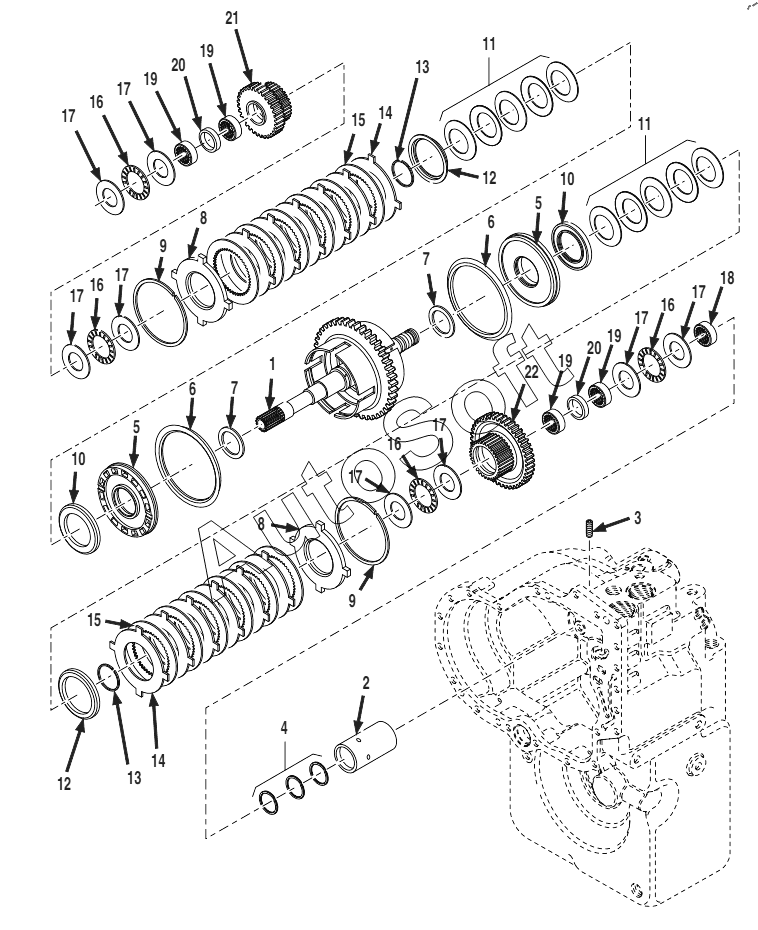

Каталог запасных частей к технике: JLG G9-43A (2014). DanaTransmission - Forward & Reverse Shaft Group Before S/N 0160040675 excluding 0160040468 & 0160040672
1
2
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
16
16
17
17
17
17
17
17
17
17
18
19
19
19
19
20
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***8 | TURBINE SHAFT DRUM & PLUG ASSY | |
| 2 | 9***4 | OIL DISTRIBUTOR SLEEVE | |
| 3 | 9***5 | RETAINER SCREW | |
| 4 | 1***0 | PISTON RING | |
| 5 | 9***7 | PISTON & SEAL ASSY | |
| 6 | 9***8 | OUTER SEAL | |
| 7 | 9***9 | INNER SEAL | |
| 8 | 9***0 | END PLATE | |
| 9 | 9***9 | SNAP RING | |
| 10 | 1***7 | WEAR PLATE | |
| 11 | 9***0 | DISC SPRING ASSY | |
| 12 | 9***4 | SNAP RING | |
| 13 | 9***5 | SNAP RING | |
| 14 | 9***6 | OUTER DISC | |
| 15 | 9***7 | INNER DISC | |
| 16 | 9***8 | BEARING | |
| 17 | 9***9 | THRUST WASHER | |
| 18 | 9***0 | BEARING | |
| 19 | B***G | BEARING | |
| 20 | S***R | SPACER | |
| 21 | G***R | GEAR | |
| 22 | G***R | GEAR |
