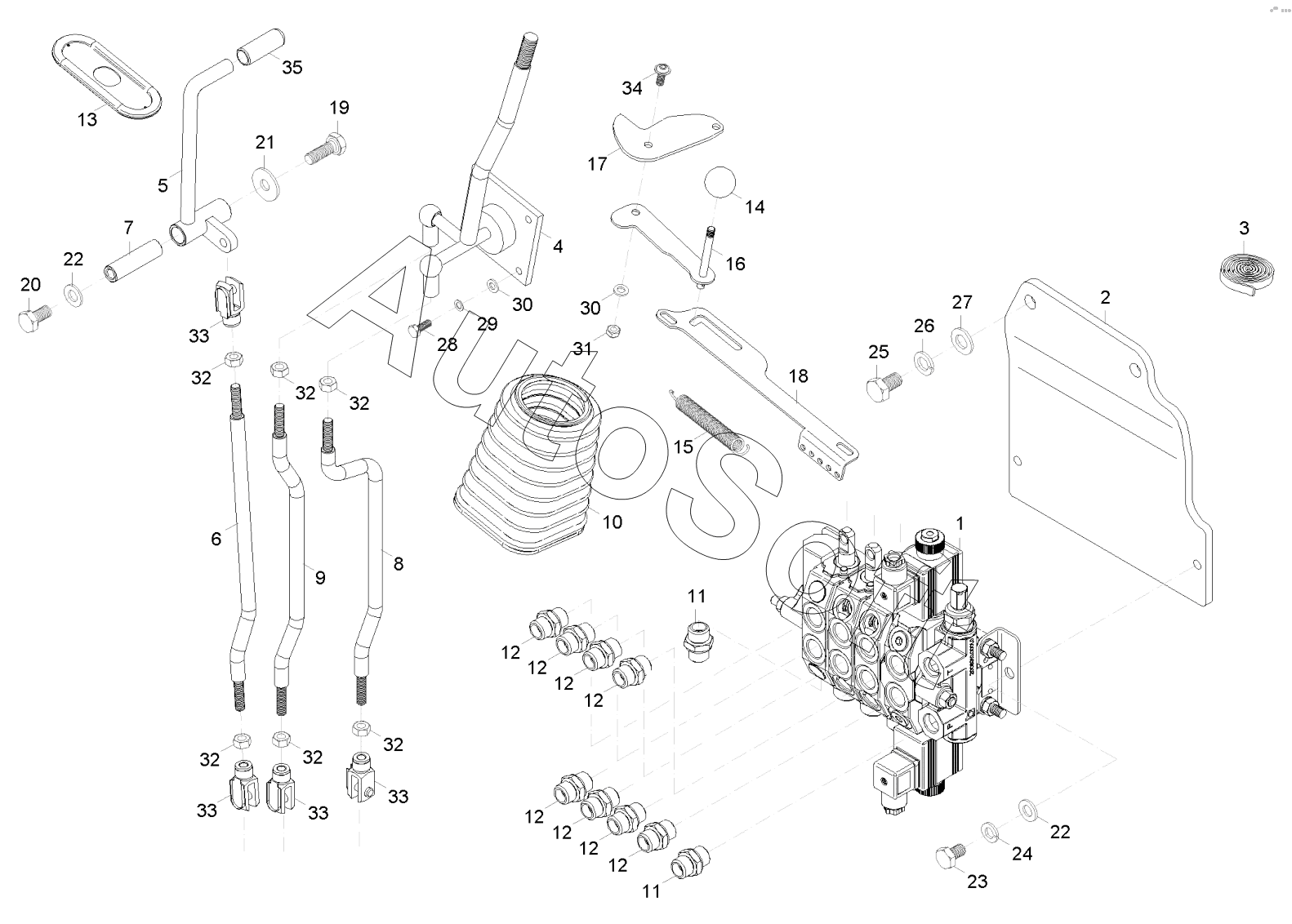

Каталог запасных частей к технике: Wacker Neuson Weidemann T4512 (2016). CONTROL VALVE with attachment parts
27
19
20
21
22
22
23
24
25
26
18
28
29
30
30
31
32
32
32
32
32
32
33
33
33
33
34
35
10
2
3
4
5
6
7
8
9
1
11
11
12
12
12
12
12
12
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | CONTROL VALVE | |
| 2 | 1***0 | BRACKET | |
| 3 | 1***1 | FOAM STRAP | |
| 4 | 1***6 | CONTROL LEVER | |
| 5 | 1***0 | LEVER | |
| 6 | 1***6 | LIKAGE | |
| 7 | 1***8 | PIN | |
| 8 | 1***5 | LIKAGE | |
| 9 | 1***4 | LIKAGE | |
| 10 | 1***4 | BELLOW | |
| 11 | 1***8 | SCREW CONNECTION | |
| 12 | 1***0 | SCREW CONNECTION | |
| 13 | 1***2 | SEAL | |
| 14 | 1***9 | BALL HANDLE | |
| 15 | 1***7 | TENSION SPRING | |
| 16 | 1***8 | LOCKING | |
| 17 | 1***4 | BLOCK | |
| 18 | 1***5 | BRACKET | |
| 19 | 1***4 | HEX SCREW | |
| 20 | 1***1 | HEX SCREW | |
| 21 | 1***2 | QUAD RING | |
| 22 | 1***2 | U-WASHER | |
| 23 | 1***9 | HEX SCREW | |
| 24 | 1***6 | SPRING WASHER | |
| 25 | 1***7 | HEX SCREW | |
| 26 | 1***7 | SPRING WASHER | |
| 27 | 1***3 | U-WASHER | |
| 28 | 1***7 | HEX SCREW | |
| 29 | 1***4 | SPRING WASHER | |
| 30 | 1***0 | WASHER | |
| 31 | 1***8 | HEXAGON NUT | |
| 32 | 1***6 | HEXAGON NUT | |
| 33 | 1***4 | FORK HEAD | |
| 34 | 1***6 | FLAT HEAD SCREW | |
| 35 | 1***8 | RUBBER SLEEVE |
