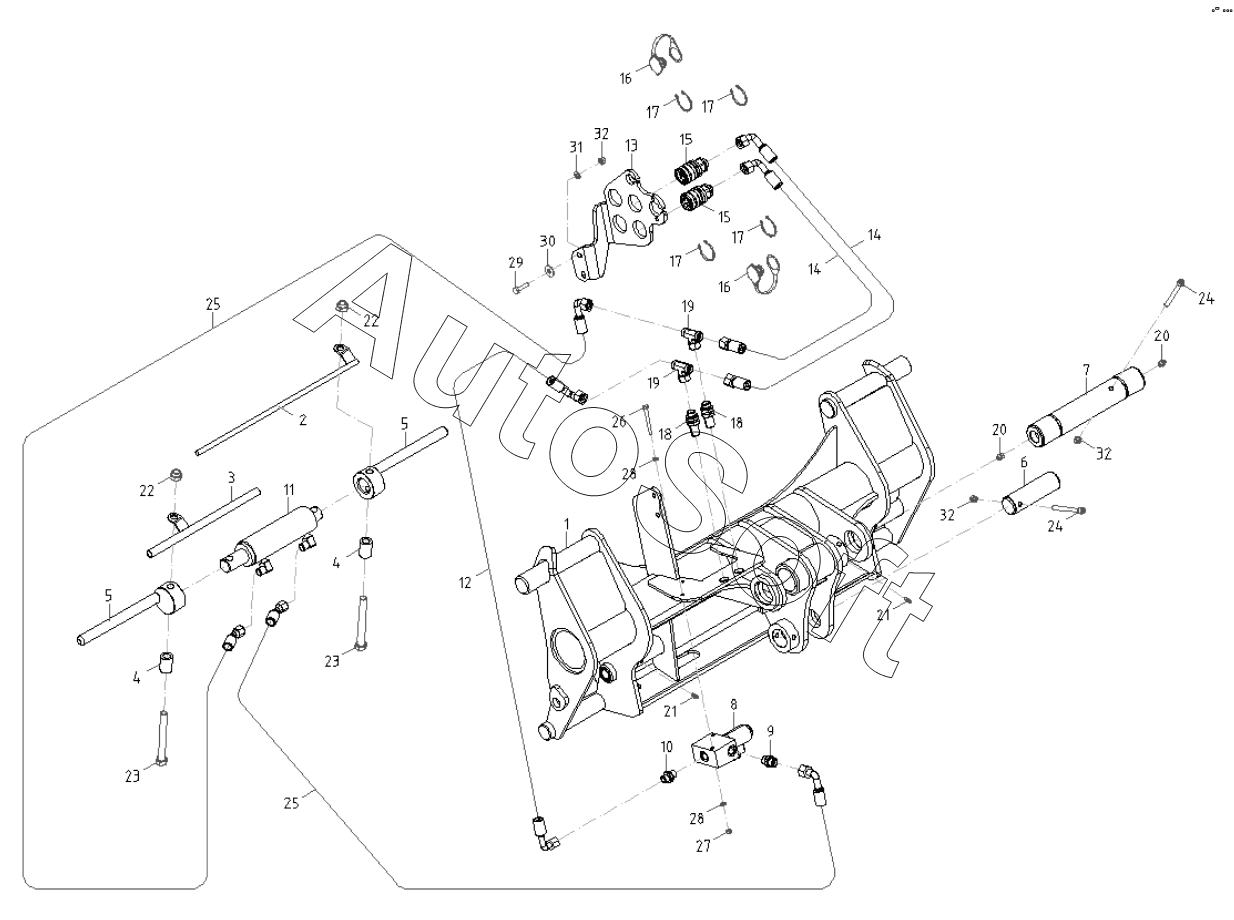

Каталог запасных частей к технике: Wacker Neuson Weidemann T4512 (2016). QUICKHITCH PLATE EUROKAT Ser.No. Лѓ3022392
26
18
18
19
19
20
20
21
21
22
22
23
23
24
24
25
25
17
17
17
17
27
28
28
29
30
31
32
32
32
1
16
16
15
15
14
14
13
12
11
10
9
8
7
6
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | ADAPTER FRAME | |
| 2 | 1***6 | LOCK INDICATOR | |
| 3 | 1***8 | GUIDE TUBE | |
| 4 | 1***0 | SLEEVE | |
| 5 | 1***5 | PIN | |
| 6 | 1***6 | PIN | |
| 7 | 1***7 | PIN | |
| 8 | 1***4 | SOLENOID VALVE | |
| 9 | 1***0 | SCREW CONNECTION | |
| 10 | 1***7 | SCREW CONNECTION | |
| 11 | 1***3 | LOCKING CYLINDER | |
| 12 | 1***2 | HOSE | |
| 13 | 1***8 | BRACKET | |
| 14 | 1***7 | HOSE | |
| 15 | 1***5 | QUICK LOCK COUPLING | |
| 16 | 1***7 | DUST CAP | |
| 17 | 1***0 | LOCK RING | |
| 18 | 1***0 | SCREW JOINT | |
| 19 | 1***9 | SCREW JOINT | |
| 20 | 1***9 | GREASE NIPPLE | |
| 21 | 1***6 | GREASE NIPPLE | |
| 22 | 1***0 | HEXAGON NUT | |
| 23 | 1***1 | HEX SCREW | |
| 24 | 1***1 | INNER HEXAGON SCREW | |
| 25 | 1***3 | HOSE | |
| 26 | 1***2 | HEX SCREW | |
| 27 | 1***8 | HEXAGON NUT | |
| 28 | 1***0 | WASHER | |
| 29 | 1***5 | HEX SCREW | |
| 30 | 1***2 | U-WASHER | |
| 31 | 1***9 | U-WASHER | |
| 32 | 1***2 | HEXAGON NUT | |
| 33 | 1***1 | DUST CAP |
