Каталог запасных частей к технике: Wacker Neuson Weidemann38Z3 (2010). LIFT ARM
36
36
36
25
25
25
26
26
26
27
27
27
28
28
28
29
30
31
32
32
33
33
34
34
35
35
24
37
37
37
38
38
38
39
39
39
40
41
42
43
44
45
46
47
13
13
13
2
3
4
5
6
7
8
9
9
10
10
10
10
11
11
11
12
12
12
1
14
14
14
15
16
16
16
17
18
19
20
20
21
22
23

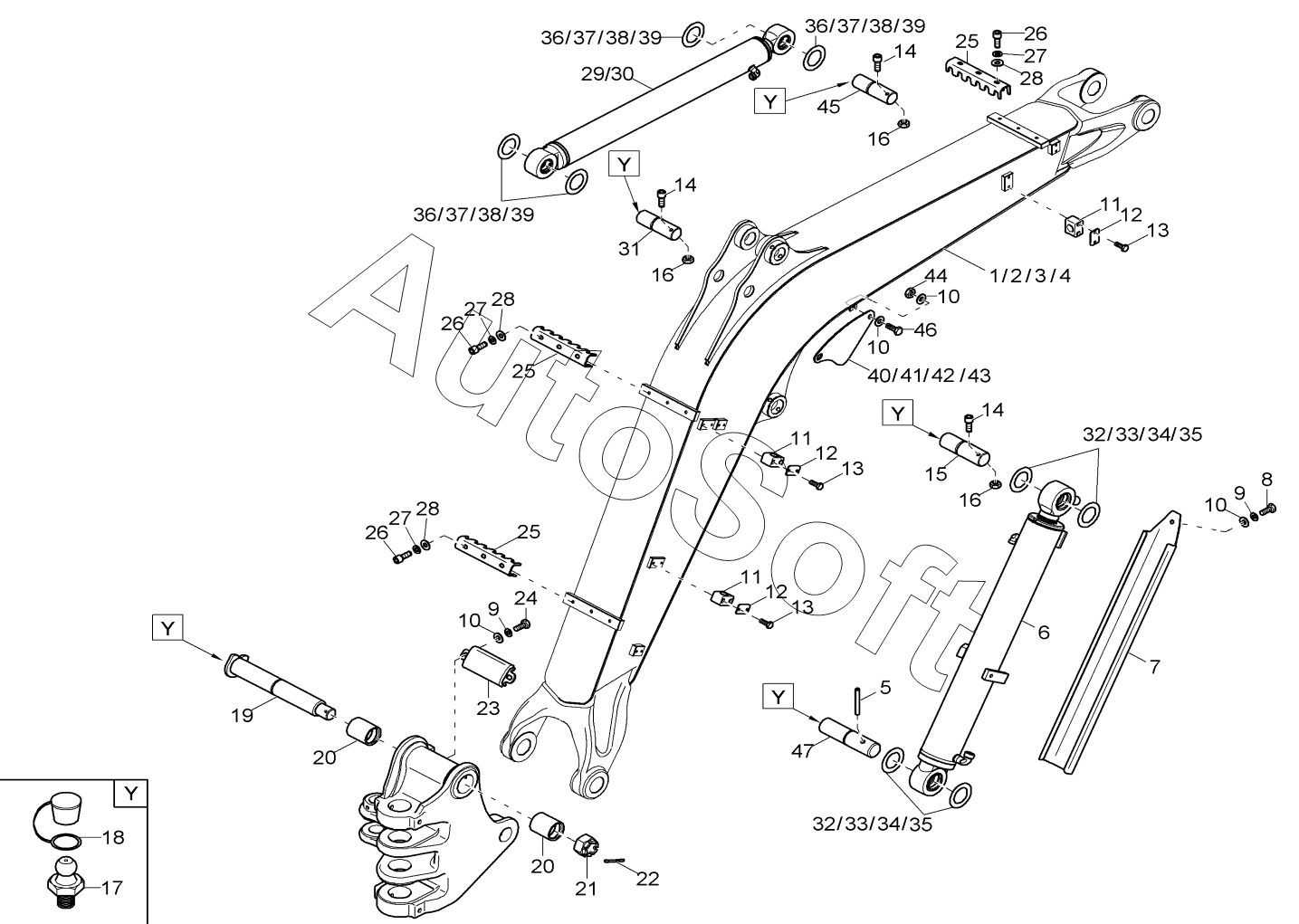

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***2 | LIFT ARM | |
| 2 | 1***5 | LIFT ARM | |
| 3 | 1***0 | LIFT ARM | |
| 4 | 1***2 | LIFT ARM | |
| 5 | 1***1 | COTTER PIN | |
| 6 | 1***5 | BOOM CYLINDER | |
| 7 | 1***6 | PROTECTING RAIL | |
| 8 | 1***1 | HEX SCREW | |
| 9 | 1***8 | LOCK WASHER | |
| 10 | 1***2 | U-WASHER | |
| 11 | 1***3 | CLAMP BODY | |
| 12 | 1***3 | COVER PLATE | |
| 13 | 1***0 | HEX SCREW | |
| 14 | 1***7 | CHEESE HEAD SCREW | |
| 15 | 1***8 | PIN | |
| 16 | 1***6 | HEXAGON NUT | |
| 17 | 1***6 | GREASE NIPPLE | |
| 18 | 1***0 | CAP GREASE NIPPLE | |
| 19 | 1***2 | PIN | |
| 20 | 1***4 | STEEL BUSHING | |
| 21 | 1***7 | CROWN NUT | |
| 22 | 1***3 | COTTERPIN | |
| 23 | 1***1 | CLAMP BAR | |
| 24 | 1***7 | HEX SCREW | |
| 25 | 1***2 | PIPE CLAMP | |
| 26 | 1***8 | CHEESE HEAD SCREW | |
| 27 | 1***7 | LOCK WASHER | |
| 28 | 1***1 | WASHER | |
| 29 | 1***6 | DIPPER ARM CYLINDER | |
| 30 | 1***8 | DIPPER ARM CYLINDER | |
| 31 | 1***9 | PIN | |
| 32 | 1***0 | SHIM | |
| 33 | 1***9 | SHIM | |
| 34 | 1***8 | SHIM | |
| 35 | 1***7 | SHIM | |
| 36 | 1***5 | SHIM | |
| 37 | 1***6 | SHIM | |
| 38 | 1***8 | SHIM | |
| 39 | 1***0 | SHIM | |
| 40 | 1***1 | PROTECTION PLATE | |
| 41 | 1***4 | PROTECTION PLATE | |
| 42 | 1***7 | PROTECTION PLATE | |
| 43 | 1***6 | PROTECTION PLATE | |
| 44 | 1***8 | HEXAGON NUT | |
| 45 | 1***4 | PIN | |
| 46 | 1***5 | HEX SCREW | |
| 47 | 1***7 | PIN |
