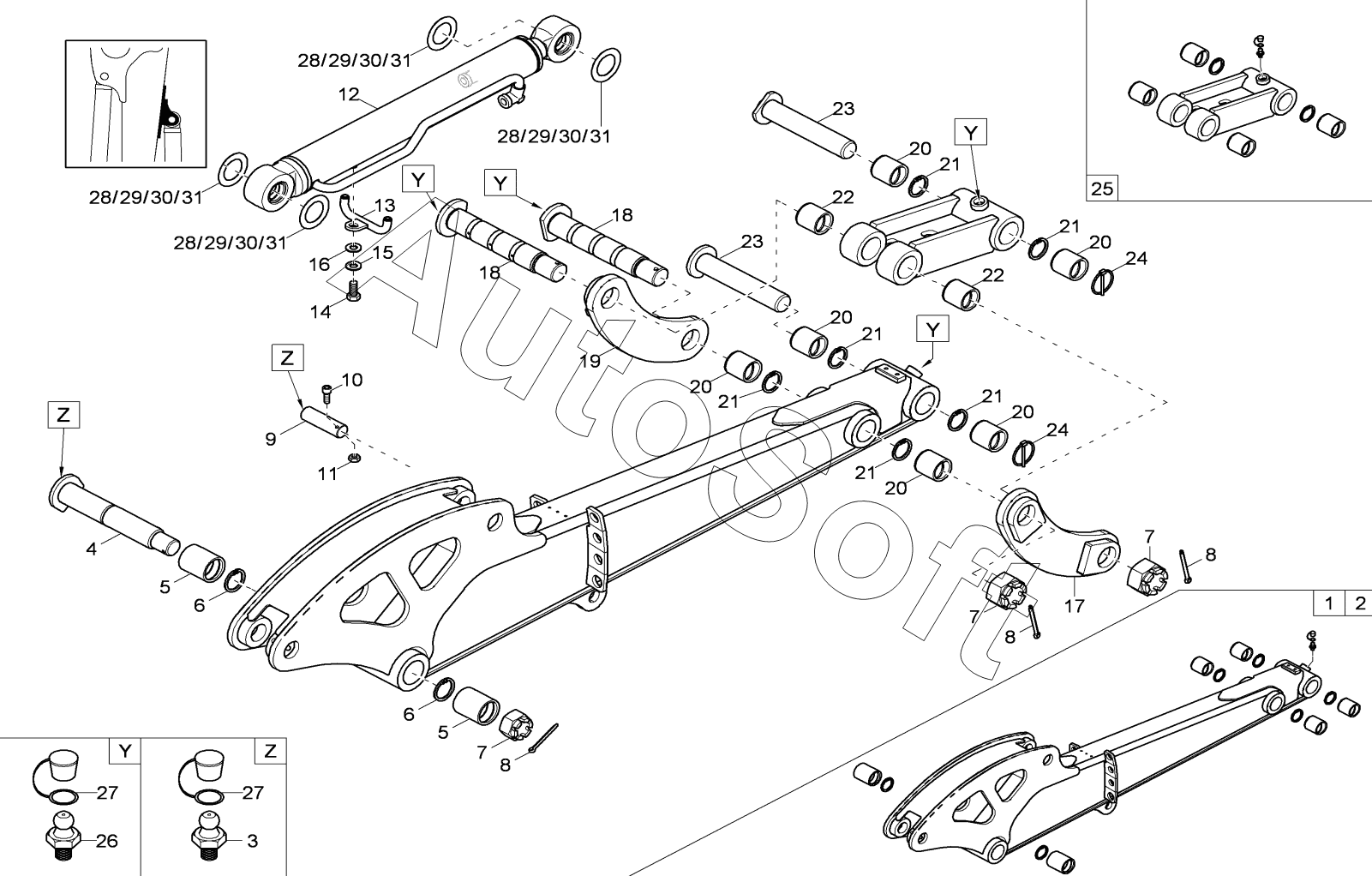

Каталог запасных частей к технике: Wacker Neuson Weidemann38Z3 (2010). DIPPER ARM (OPTION)
16
31
31
31
31
30
30
30
30
29
29
29
29
28
28
28
28
27
27
26
25
24
24
23
23
22
22
21
21
21
21
21
21
20
20
20
20
20
20
19
18
18
17
1
15
14
13
12
11
10
9
8
8
8
7
7
7
6
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | PRE-ASSEMBLED DIPPER ARM | |
| 2 | 1***4 | PRE-ASSEMBLED DIPPER ARM | |
| 3 | 1***6 | GREASE NIPPLE | |
| 4 | 1***1 | PIN | |
| 5 | 1***4 | STEEL BUSHING | |
| 6 | 1***5 | LOCK RING | |
| 7 | 1***7 | CROWN NUT | |
| 8 | 1***3 | COTTERPIN | |
| 9 | 1***4 | PIN | |
| 10 | 1***7 | CHEESE HEAD SCREW | |
| 11 | 1***6 | HEXAGON NUT | |
| 12 | 1***7 | BUCKET CYLINDER | |
| 13 | 1***4 | BRACKET HOSE | |
| 14 | 1***1 | HEX SCREW | |
| 15 | 1***8 | LOCK WASHER | |
| 16 | 1***2 | U-WASHER | |
| 17 | 1***3 | PIVOT PLATE | |
| 18 | 1***6 | PIN | |
| 19 | 1***2 | PIVOT PLATE | |
| 20 | 1***8 | STEEL BUSHING | |
| 21 | 1***1 | LOCK RING | |
| 22 | 1***7 | STEEL BUSHING | |
| 23 | 1***7 | PIN | |
| 24 | 1***9 | COTTERPIN | |
| 25 | 1***7 | ARTICULATION ROD | |
| 26 | 1***5 | GREASE NIPPLE | |
| 27 | 1***0 | CAP GREASE NIPPLE | |
| 28 | 1***5 | SHIM | |
| 29 | 1***6 | SHIM | |
| 30 | 1***8 | SHIM | |
| 31 | 1***0 | SHIM |
