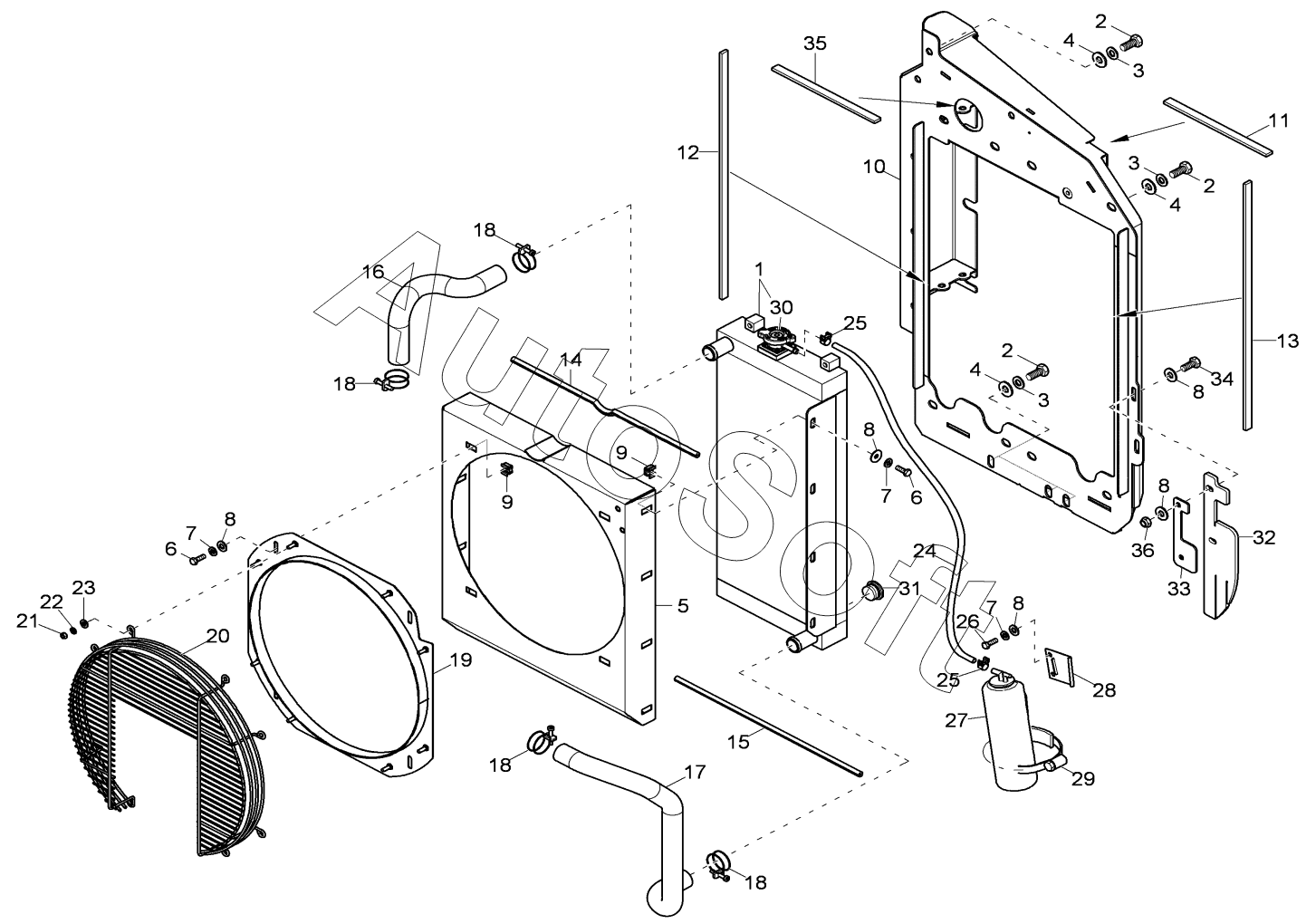

Каталог запасных частей к технике: Wacker Neuson Weidemann38Z3 (2010). WATER COOLER
28
20
21
22
23
24
25
25
26
27
19
29
30
31
32
33
34
35
36
10
2
2
2
3
3
3
4
4
4
5
6
6
7
7
7
8
8
8
8
8
9
9
1
11
12
13
14
15
16
17
18
18
18
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***0 | WATER COOLER | |
| 2 | 1***7 | HEX SCREW | |
| 3 | 1***8 | LOCK WASHER | |
| 4 | 1***2 | U-WASHER | |
| 5 | 1***5 | RADIATOR SCOOP | |
| 6 | 1***8 | HEX SCREW | |
| 7 | 1***7 | LOCK WASHER | |
| 8 | 1***4 | WASHER | |
| 9 | 1***5 | CAGE NUT | |
| 10 | 1***8 | SUPPORT | |
| 11 | 1***6 | SEAL STRAP FOAM | |
| 12 | 1***6 | SEAL STRAP FOAM | |
| 13 | 1***6 | SEAL STRAP FOAM | |
| 14 | 1***7 | SEAL | |
| 15 | 1***7 | SEAL | |
| 16 | 1***1 | COOLER WATER HOSE | |
| 17 | 1***0 | COOLER WATER HOSE | |
| 18 | 1***7 | HOSE CLAMP | |
| 19 | 1***8 | RING | |
| 20 | 1***2 | PROTECTING SCREEN | |
| 21 | 1***5 | HEXAGON NUT | |
| 22 | 1***0 | WASHER | |
| 23 | 1***6 | LOCK WASHER | |
| 24 | 1***6 | FUEL LINE | |
| 25 | 1***9 | HOSE CLAMP | |
| 26 | 1***6 | HEX SCREW | |
| 27 | 1***8 | REGULATION CONTAINER | |
| 28 | 1***9 | BRACKET REGULATION CONTAINER | |
| 29 | 1***6 | CLAMP | |
| 30 | 1***9 | COOLER CAP | |
| 31 | 1***7 | SCREW JOINT | |
| 32 | 1***8 | SEAL | |
| 33 | 1***9 | BRACKET | |
| 34 | 1***3 | HEX SCREW | |
| 35 | 1***2 | RUBBER PROFILE | |
| 36 | 1***6 | HEXAGON NUT |
