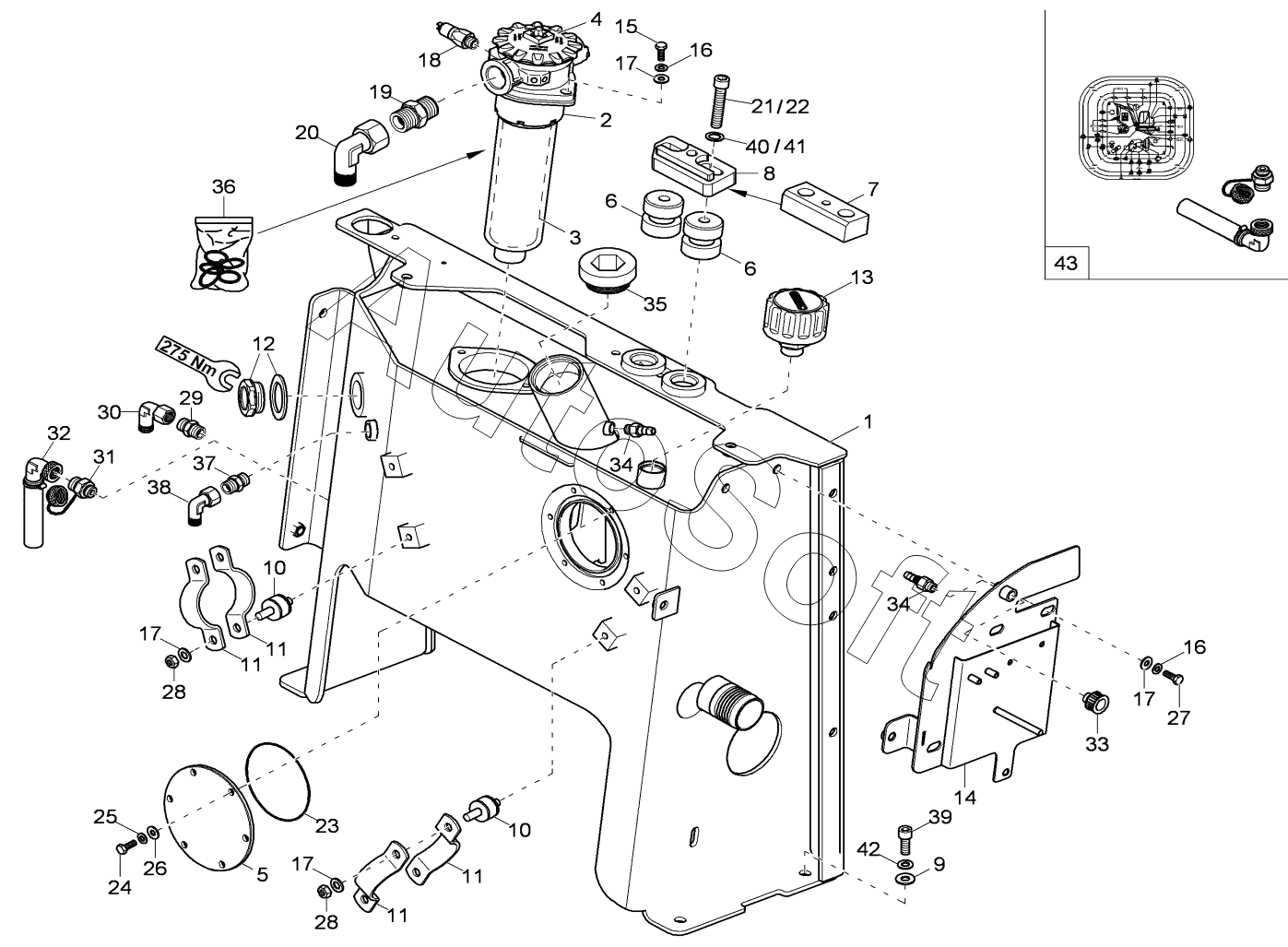

Каталог запасных частей к технике: Wacker Neuson Weidemann38Z3 (2010). HYDRAULIC TANK
33
23
24
25
26
27
28
28
29
30
31
32
22
34
34
35
36
37
38
39
40
41
42
43
12
2
3
4
5
6
6
7
8
9
10
10
11
11
11
11
1
13
14
15
16
16
17
17
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***4 | HYDRAULIC TANK | |
| 2 | 1***1 | REFLUX FILTER | |
| 3 | 1***6 | REFLUX FILTER INSERT | |
| 4 | 1***1 | COVER BACK FLOW FILTER | |
| 5 | 1***9 | OIL TANK CAP | |
| 6 | 1***5 | RUBBER BUFFER | |
| 7 | 1***9 | FASTENING PLATE | |
| 8 | 1***7 | FASTENING PLATE | |
| 9 | 1***3 | U-WASHER | |
| 10 | 1***8 | METAL-RUBBER BUFFER | |
| 11 | 1***7 | PIPE CLAMP | |
| 12 | 1***9 | VIEW GLASS | |
| 13 | 1***7 | VENTING FILTER | |
| 14 | 1***9 | AIR GUIDE PLATE | |
| 15 | 1***7 | HEX SCREW | |
| 16 | 1***8 | LOCK WASHER | |
| 17 | 1***2 | U-WASHER | |
| 18 | 1***5 | SWITCH HYDRAULIC FILTER | |
| 19 | 1***6 | SCREW JOINT | |
| 20 | 1***1 | SCREW JOINT | |
| 21 | 1***1 | CHEESE HEAD SCREW | |
| 22 | 1***1 | CHEESE HEAD SCREW | |
| 23 | 1***9 | O-RING | |
| 24 | 1***8 | HEX SCREW | |
| 25 | 1***7 | LOCK WASHER | |
| 26 | 1***1 | WASHER | |
| 27 | 1***5 | HEX SCREW | |
| 28 | 1***7 | HEXAGON NUT | |
| 29 | 1***2 | SCREW JOINT | |
| 30 | 1***3 | SCREW JOINT | |
| 31 | 1***5 | SERVICE VALVE | |
| 32 | 1***1 | DRAIN COUPLING | |
| 33 | 1***8 | PLUG | |
| 34 | 1***0 | SCREW JOINT | |
| 35 | 1***3 | SCREW JOINT | |
| 36 | 1***7 | SEAL KIT BACK FLOW FILTER | |
| 37 | 1***4 | SCREW JOINT | |
| 38 | 1***2 | SCREW JOINT | |
| 39 | 1***0 | CHEESE HEAD SCREW | |
| 40 | 1***9 | LOCK WASHER | |
| 41 | 1***3 | U-WASHER | |
| 42 | 1***9 | LOCK WASHER | |
| 43 | 1***1 | SERVICE VALVE MOTOR OIL |
