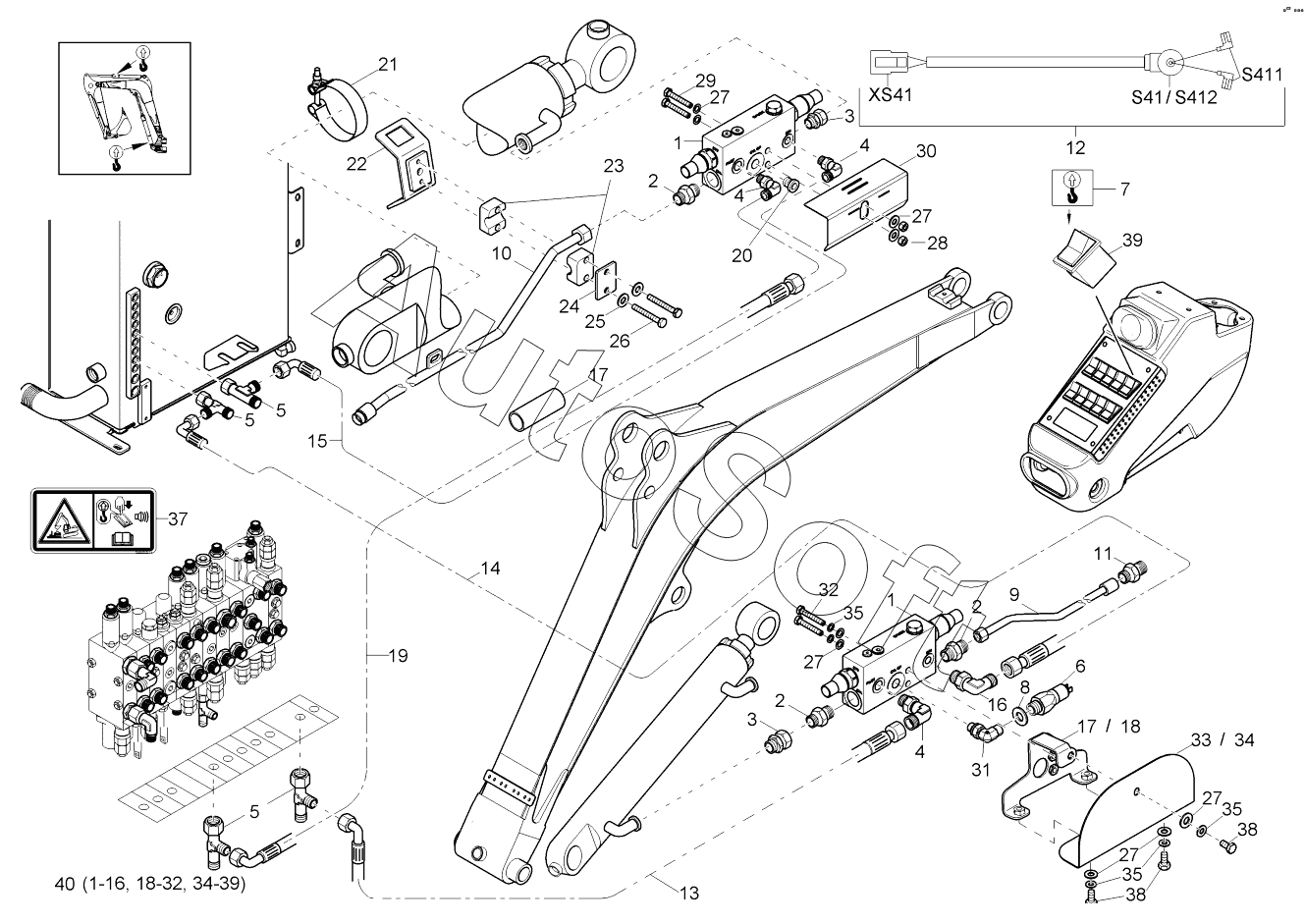

Каталог запасных частей к технике: Wacker Neuson 3503 (2014). OVERLOAD WARNING F E: AG03039/ A: AG04827
S41
S411
S412
XS41
1
1
1
2
2
2
3
3
4
4
4
5
5
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
18
19
20
21
22
23
24
25
26
27
27
27
27
27
28
29
30
31
32
32
33
34
34
35
35
35
37
38
38
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | HOSE BURST VALVE | |
| 10 | 1***2 | PIPE LINE | |
| 11 | 1***3 | SCREW JOINT | |
| 12 | 1***0 | CABLE OVERLOADWARNING | |
| 13 | 1***9 | HP HOSE | |
| 14 | 1***3 | HP HOSE | |
| 15 | 1***0 | HP HOSE | |
| 16 | 1***2 | SCREW JOINT | |
| 17 | 1***5 | PLATE | |
| 18 | 1***1 | PLATE | |
| 19 | 1***1 | HP HOSE | |
| 2 | 1***4 | SCREW JOINT | |
| 20 | 1***8 | SCREW JOINT | |
| 21 | 1***8 | PIPE CLAMP | |
| 22 | 1***8 | BRACKET | |
| 23 | 1***2 | CLAMP BODY | |
| 24 | 1***7 | COVER PLATE | |
| 25 | 1***6 | LOCK WASHER | |
| 26 | 1***6 | HEX SCREW | |
| 27 | 1***2 | WASHER | |
| 28 | 1***6 | HEXAGON NUT | |
| 29 | 1***7 | HEX SCREW | |
| 3 | 1***1 | SCREW JOINT | |
| 30 | 1***6 | PROTECTION PLATE | |
| 31 | 1***4 | SCREW JOINT | |
| 32 | 1***0 | HEX SCREW | |
| 33 | 1***7 | PROTECTION PLATE | |
| 34 | 1***9 | PROTECTION PLATE | |
| 35 | 1***7 | LOCK WASHER | |
| 36 | 1***1 | PLATE | |
| 37 | 1***4 | STICKER 'SECURITY' | |
| 38 | 1***6 | HEX SCREW | |
| 4 | 1***3 | SCREW JOINT | |
| 40 | 1***1 | OVERLOAD WARNING F | |
| 5 | 1***5 | SCREW JOINT | |
| 6 | 1***1 | PRESSURE SWITCH | |
| 7 | 1***8 | SYMBOL OVERLOAD WARNING | |
| 8 | 1***8 | DOWTY SEAL | |
| 9 | 1***2 | CYLINDER PIPES ASSY. | |
| S41 | 1***0 | SOCKET | |
| S411 | 1***3 | PLUG SLEEVE | |
| S412 | 1***0 | SOCKET | |
| XS41 | 1***8 | BUSHING HOUSING |
