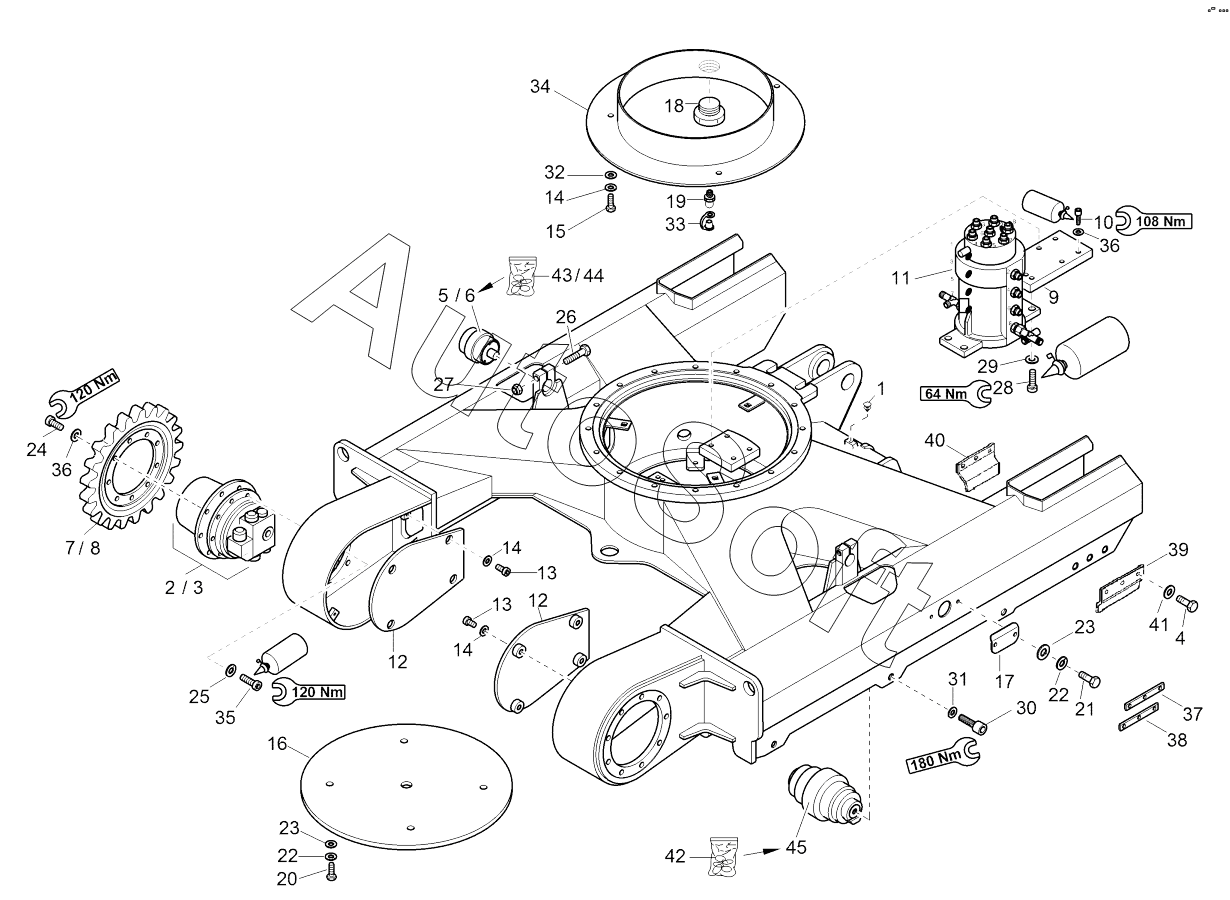

Каталог запасных частей к технике: Wacker Neuson 3503 (2014). TRACKLAYING GEAR (OPTION STEEL CHAIN)
35
24
25
26
27
28
29
30
31
32
33
34
23
23
36
36
37
38
39
40
41
42
43
44
45
12
12
2
3
4
5
6
7
8
9
10
11
1
13
13
14
14
14
15
16
17
18
19
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | PLUG | |
| 2 | 1***2 | DRIVE UNIT | |
| 3 | 1***5 | DRIVE UNIT | |
| 4 | 1***2 | HEX SCREW | |
| 5 | 1***2 | SUPPORT ROLLER | |
| 6 | 1***1 | SUPPORT ROLLER | |
| 7 | 1***3 | DRIVE WHEEL | |
| 8 | 1***1 | DRIVE WHEEL | |
| 9 | 1***0 | ADAPTER PLATE | |
| 10 | 1***0 | CHEESE HEAD SCREW | |
| 11 | 1***6 | ROTARY JUNCTION | |
| 12 | 1***6 | COVER UNDERCARRIAGE | |
| 13 | 1***3 | CHEESE HEAD SCREW | |
| 14 | 1***7 | LOCK WASHER | |
| 15 | 1***8 | HEX SCREW | |
| 16 | 1***4 | COVER UNDERCARRIAGE | |
| 17 | 1***6 | COVER CHAIN TENSIONER | |
| 18 | 1***6 | LOCK SCREW | |
| 19 | 1***6 | GREASE NIPPLE | |
| 20 | 1***1 | HEX SCREW | |
| 21 | 1***9 | HEX SCREW | |
| 22 | 1***8 | LOCK WASHER | |
| 23 | 1***2 | U-WASHER | |
| 24 | 1***6 | CHEESE HEAD SCREW | |
| 25 | 1***7 | SPRING WASHER | |
| 26 | 1***2 | CHEESE HEAD SCREW | |
| 27 | 1***7 | HEXAGON NUT | |
| 28 | 1***2 | CHEESE HEAD SCREW | |
| 29 | 1***9 | NORTHLOCK DISC | |
| 30 | 1***3 | HEX SCREW | |
| 31 | 1***3 | NORTHLOCK DISC | |
| 32 | 1***1 | WASHER | |
| 33 | 1***0 | CAP GREASE NIPPLE | |
| 34 | 1***9 | GREASE RING | |
| 35 | 1***3 | CHEESE HEAD SCREW | |
| 36 | 1***0 | NORTHLOCK DISC | |
| 37 | 1***5 | DISTANCE PLATE | |
| 38 | 1***6 | DISTANCE PLATE | |
| 39 | 1***7 | CHAIN PROTECTION | |
| 40 | 1***8 | CHAIN PROTECTION | |
| 41 | 1***1 | WASHER | |
| 42 | 1***6 | SEAL KIT | |
| 43 | 1***3 | SEAL KIT SUPPORT ROLLER | |
| 44 | 1***4 | SEAL KIT | |
| 45 | 1***0 | ROLLER |
